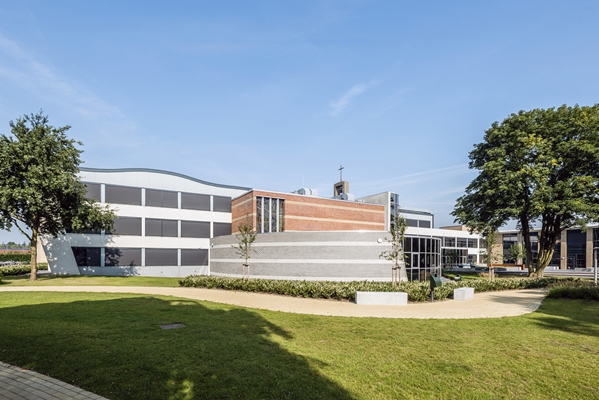

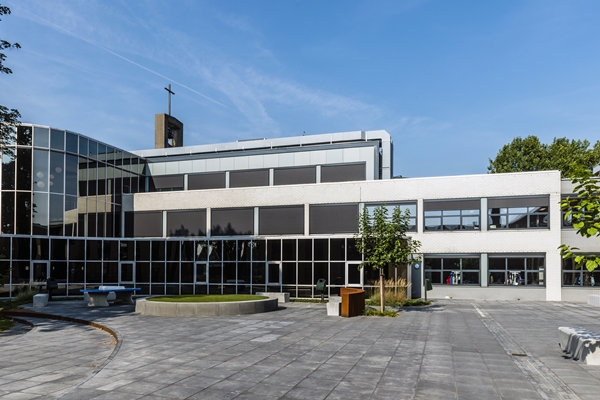

Gezond binnenklimaat in Marianum college Groenlo

12 juli
Een renovatie met een missie: Marianum College gaat voor klaslokalen met een gezond en comfortabel binnenklimaat

De renovatie van het oude schoolgebouw van het Marianum College in Groenlo moest dat terug geschikt maken voor hedendaags onderwijs en tegelijk de school te verduurzamen. In een vroeg stadium werd een testlokaal uitgerust met Renson raamventilatie met voorverwarming/-koeling en doekzonwering voor verbetering van het binnenklimaat. De positieve resultaten die deze test opleverde, zorgden er intussen al voor dat ook de rest van het schoolgebouw op dezelfde manier aangepakt werd.

Scholengemeenschap Marianum in Groenlo startte in de tweede helft van 2015 met haar grote ‘vernieuwbouw’. Daarbij werd het schoolgebouw deels gerenoveerd, deels gesloopt en voorzien van een nieuwe uitbreiding. Om daarbij te voldoen aan de hedendaagse onderwijsmethoden en standaarden voor bijvoorbeeld Frisse Scholen, ontwierp het installatietechnisch adviesbureau Dijkoraad in het voortraject een specifiek klimaatsysteem op maat van het ‘Programma van Eisen’ van de school. Belangrijke aandachtspunten bij de verbouwing waren namelijk naast ruimere lokalen vooral een gezonder binnenklimaat. Bij de verbouwing van scholengemeenschap Marianum werd hiervoor een oplossing van de firma Renson toegepast: het Renson Healthy School Concept, een totaaloplossing voor een gezond binnenklimaat gebaseerd op een combinatie van gecontroleerde basisventilatie én buitenzonwering.

Geïntegreerd systeem
De basisventilatie wordt verzorgd door natuurlijke toevoer van verse lucht via zelfregelende roosters boven de ramen, gecombineerd met de CO2- en temperatuur gestuurde mechanische afvoer van vervuilde lucht via de centrale ventilatie-unit. Doordat het systeem reageert op het gemeten CO2-gehalte en ruimtetemperatuur, wordt er nooit meer geventileerd dan strikt noodzakelijk is. Het systeem verspilt dus ook nooit meer energie dan nodig is. De natuurlijke ventilatie vraagt volgens Renson een minimum aan onderhoud, door het ontbreken van een uitgebreid luchtkanalennet komen geen hoog oplopende kosten voor onderhoud en het vervangen van filters om de hoek loeren: een economisch interessant punt voor een school.

Een bijkomend voordeel is dat de Fixvent ventilatieroosters, waarin ook de doekzonwering vervat zit, mooi geïntegreerd zijn in de ramen. Hier werden die op het RT 72 Reflex raamprofiel van Kawneer gemonteerd. De profielen van dit systeem zijn thermisch onderbroken en uitgevoerd met een speciale, gepatenteerde coating die zorgt voor een verbeterde isolatie. Het esthetische profiel heeft een diepte van slechts 72 mm. Dankzij de slanke raamstijlen kan men zo optimaal profiteren van het binnenvallende daglicht, wat mee bijdraagt aan een gezonde leef- en leeromgeving. Het RT 72 Reflex systeem van Kawneer is modulair ontworpen en het Fixvent ventilatierooster van Renson sluit hier naadloos op aan. Hierdoor ontstaat een optimale lucht- en waterdichtheid. Samen met het raam wordt die Fixvent namelijk als één systeem tegen het stelkozijn gemonteerd.

Bij het Marianum werd die Fixvent bovendien gecombineerd met Thermotune voorverwarmingselementen. Die laatste zorgen ervoor dat de toegevoerde lucht voorverwarmd wordt in ruimtes waar behoefte is aan grote toevoerdebieten en waar toch hoge comforteisen worden gesteld. De temperatuur van de binnenkomende lucht kan steeds op minimaal 16°C worden gehouden. Tijdens warme zomerdagen wordt de binnenkomende lucht dan weer (beperkt) gekoeld.

Doeltreffende ingreep

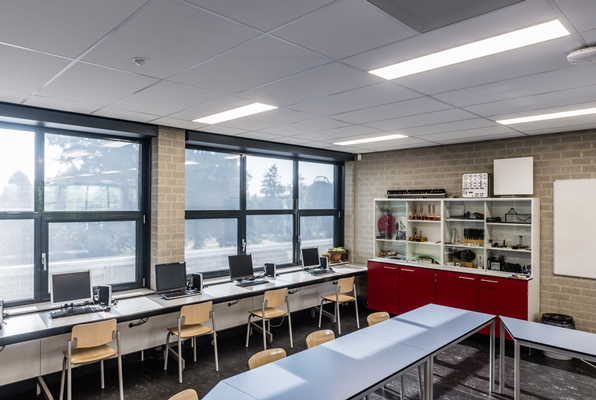

Bij wijze van test werd één klaslokaal uitgerust met Fixvent in combinatie met Thermotune. In een officieel testrapport blijkt intussen de doeltreffendheid van deze ingreep. Meer nog: de resultaten waren zelfs beter dan verwacht. Er werd dan ook al beslist om ook alle andere klaslokalen op dezelfde manier uit te rusten, waarvoor de werken intussen volledig uitgevoerd zijn.

Renson Healthy School Concept
Goede binnenluchtkwaliteit en thermisch comfort zorgen ontegensprekelijk voor betere leerprestaties en minder ziekteverzuim. Bij renovatie- of nieuwbouwplannen van scholen is het dan ook belangrijk om niet enkel te focussen op energiebesparende maatregelen, maar er ook voor te zorgen dat het comfort op alle vlakken gegarandeerd kan worden. De continue natuurlijke toevoer van verse lucht via zelfregelende ventilatieroosters is op dat vlak een basisvoorwaarde, net als de continue monitoring en gecontroleerde afvoer van de vervuilde binnenlucht via de Healthconnector. Die slimme fijnregelingsklep is uitgerust met vocht-, CO2- en temperatuursensoren om in combinatie met een drukgestuurde (dak)ventilator het ventilatieniveau af te stemmen op de behoeften van de aanwezigen.

Ook zonwering is een must om de binnentemperaturen onder controle te kunnen houden. Door de zon tegen te houden nog voor die het glas raakt, lopen klaslokalen niet het risico om broeierig heet te worden tijdens de zomer.

Stelkozijn maatoplossing voor Fixvent ventilatierooster/doekzonwering
Na afstemming tussen Renson en kozijnbouwer Gevel Design Beek BV werd speciaal voor dit project een mock-up gemaakt van een Fixvent raamventilatie/doekkast die aan drie zijden voorzien was van een doorlopende verdikte aanslag (gelijk aan het profiel met verborgen waterafvoer) en een doorlopende rubberopname. Hierdoor konden de Renson Fixvent en de pui als één geheel gemonteerd worden. Een pilot voor de Nederlandse markt, aangezien de meeste puien ingebouwd worden met een standaard hoeklijn als aanslag over het stelkozijn.

Projectteam:
  • Opdrachtgever: Marianum scholengroep Groenlo

  • Architect: Te Kiefte Architecten

  • Ingenieurs- en adviesbureau: Dijkoraad

  • Projectmanagement: SBM Bouw- en vastgoedmanagers B.V.

  • Leverancier ventilatieroosters met Thermotune voorverwarming: Renson

  • Installateur technieken: Alferink Installatietechniek

  • Raamconstructeur: Gevel Design Beek BV

  • Bouwkundig aannemer: Marku Bouw

  • Systeemleverancier: Kawneer Nederland BV
