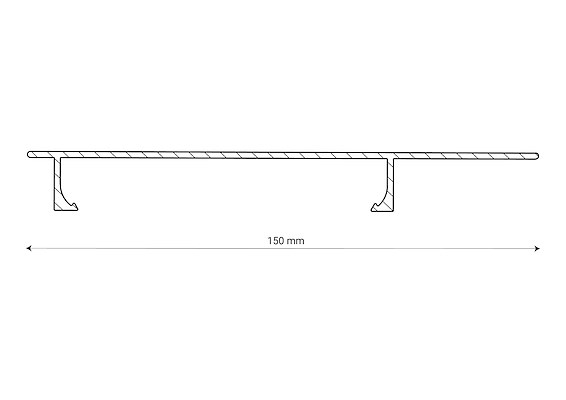

Profieltekening van de 150-E louver

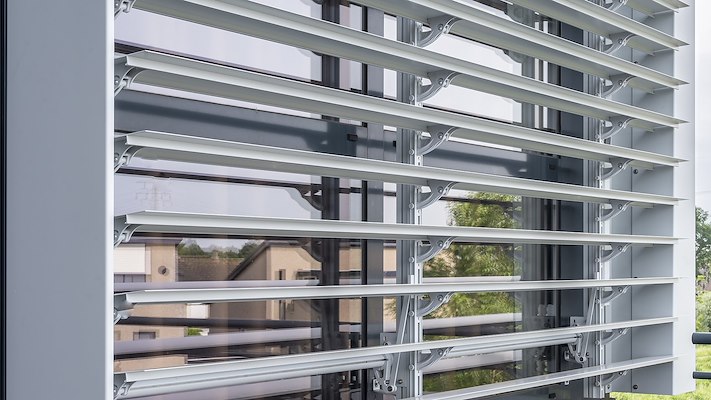

Project met de 150-E in Raamsdonksveer

Schematische weergave 150-E lamellensysteem

Kenmerken van de 150-E lamel, kort & bondig

Sunshield Aluminium Louver 150-E

Geëxtrudeerde kantelbare aluminium lamel, voor zonwering systemen in elke geometrische vorm

De 150-E louver is 150 mm breed en heeft een dikte van 1,8 mm. De stapgrootte is 140 mm, waardoor lamellen elkaar onder en boven 5 mm overlappen. Er komt dus geen (zon)licht door.

De voorzijde van de 150-E lamel heeft een moderne, strakke vormgeving. Het profiel aan de achterzijde wordt tijdens extrusie aangebracht en biedt optimale houvast voor de kunststof clips die de lamellen vasthouden.

Sunshield laat aluminium louvers standaard extruderen op lengtes van 6 meter. Profielen worden voor ieder project op maat gezaagd. Op projectbasis kan er worden geëxtrudeerd tot lengtes van 6900 mm.

Het 150-E lamellensysteem
Een lamellensysteem met de 150-E louver is geschikt voor uiteenlopende toepassingen voor zowel binnen als buiten. Een 150-E lamellensysteem kan horizontaal, verticaal, schuin en zelfs ondersteboven worden geïnstalleerd.

Een 150-E lamellensysteem is niet-intrekbaar, de dragers worden tijdens installatie aan het gebouw bevestigd, vaak aan de kozijnen. Als je van binnen naar buiten kijkt, dan zie je ze niet.

De 150-E louvers zijn kantelbaar, maar ze kunnen bij installatie ook in een vaste positie worden geplaatst. De lamellen staan dan altijd in dezelfde hoek van bijvoorbeeld 45 of 60 graden.

In de regel wordt een louver systeem uitgevoerd met kantelbare lamellen. De louvers kunnen dan in elke gewenste hoek tussen volledig dicht (0°) en volledig open (105°) worden gezet. Dit gaat traploos.

Staan de lamellen van een 150-E systeem helemaal open, dan is de doorkijk tussen de lamellen 14 centimeter. Dit komt inderdaad overeen met de stapgrootte van de louver.

Kenmerken van 150-E louver systeem
Een louver systeem bestaat uit minimaal twee dragers en een aantal lamellen van EN AW-6060 T66 aluminium.

De bijgaande afbeelding geeft een schematische weergave van een 150-E lamellensysteem. De dragers zijn hierin weergegeven als stippenlijnen, ze gaan verscholen achter de louvers.
Afhankelijk van de overspanning tussen de bevestigingspunten van een drager kan er worden gekozen uit twee typen. Dit zijn de L-65 en de L-120 drager.

Deze dragers zijn 65 resp. 120 mm hoog. De maximale afstand tussen twee steunpunten is dan 2250 en 4000 mm. En bij een interieurtoepassing 2500 en 5000 mm.

Het maakt hierbij niet uit of het een horizontale of een verticale installatie betreft. De combinatie van louver type en drager bepaalt de inbouwdiepte van het lamellensysteem.

De 150-E lamel maakt gebruik van het L-systeem. Bij een exterieur toepassing met 150-E louvers mag de maximale afstand tussen twee dragers (X) 1800 mm zijn. Bij een interieurapplicatie is dit maximaal 2000 mm.

Een lamel mag een overhang (Y) hebben, de louver loopt dan voorbij een drager en wordt maar aan één zijde ondersteunt. Bij een buitenproject is de maximale overhang 300 mm, bij een binnen situatie is dit 400 mm.

In principe zijn de breedte (W) en de hoogte (L) oneindig, je kunt altijd lamellen naast elkaar en dragers op elkaar plaatsen. In de praktijk wil men louver systemen vaak voor elke ruimte afzonderlijk aansturen.

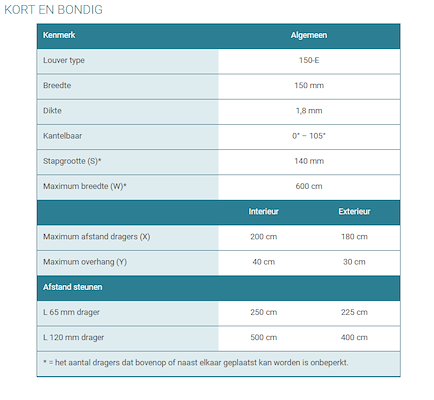

Beknopte weergave eigenschappen
De bovenstaande kenmerken worden in de afgebeelde tabel nog een keer samengevat.

Oppervlaktebehandelingen

Poedercoaten
Louver systemen worden meestal gecoat. Vaak in dezelfde RAL-kleur als de kozijnen. Donkergrijze kleuren en zwarttinten zijn dan ook erg populair. Soms kiest men bewust voor een contrasterende kleur. De lamellen in een andere kleur coaten dan de dragers is natuurlijk ook een optie.

Bij coaten heb je de keuze uit glansgraden van 30% en 70%. De eerste heeft een matte verschijning, de tweede is hoogglans. Een optionele toevoeging is fijnstructuur, met als resultaat een zichtbaar en voelbaar reliëf.

Anodiseren
In plaats van coaten kun je ook kiezen voor anodiseren. Je maakt dan gebruik van de kenmerkende glans van aluminium. Anodiseren kan in kleuren als zwart, rood, groen en blauw, maar ook in meer exclusieve tinten als brons, koper en goud bijvoorbeeld.

Anodiseren kent twee optionele voorbehandelingen, namelijk borstelen en polijsten. Met borstelen reduceer je de natuurlijke glans van aluminium, met polijsten versterk je deze juist.

Kortom, er is altijd een passend kleurensemble.
