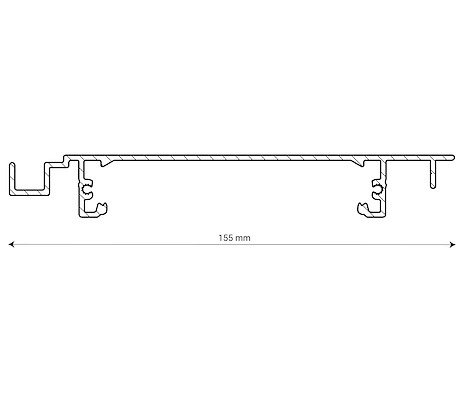

Profieltekening van de 155-E louver

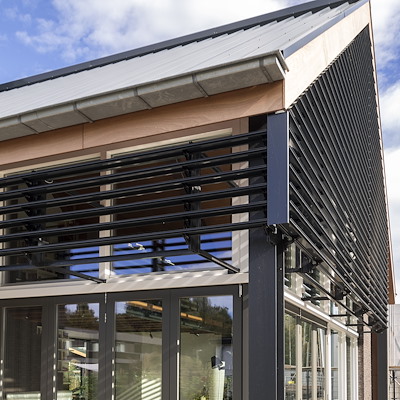

Project met de 155-E in Rotterdam

Schematische weergave 155-E lamellensysteem

Kenmerken van de 150-E lamel, kort & bondig

Sunshield Aluminium Louver 155-E

Geëxtrudeerde kantelbare aluminium lamel voor zonwering systemen in elke geometrische vorm

De 155-E louver is 155 mm breed en heeft een dikte van 1,8 mm. De voorzijde van de 155-E lamel is overwegend strak vormgegeven. Aan de bovenzijde bevindt zich echter er een verdieping.

Door dit specifieke profiel van de 155-E lamel, vallen de louvers niets alleen over elkaar, maar ook in elkaar. Er komt absoluut geen (zon)licht door.

Het profiel aan de achterzijde wordt tijdens extrusie aangebracht en biedt optimale houvast voor de kunststof clips die de lamellen vasthouden. De stapgrootte van de 155-E louver is 140 mm.

Sunshield laat aluminium louvers standaard extruderen op lengtes van 6 meter. Op projectbasis kan er worden geëxtrudeerd tot 6,90 meter. De profielen worden voor elk project op maat gezaagd.

Het 155-E lamellensysteem
Een lamellensysteem met de 155-E louver is geschikt voor uiteenlopende toepassingen voor zowel binnen als buiten en kan horizontaal, verticaal, schuin en zelfs ondersteboven worden geïnstalleerd.

Een 155-E lamellensysteem is niet intrekbaar. De dragers worden aan het gebouw bevestigd, meestal aan de kozijnen. Als je van binnen naar buiten kijkt, dan zie je de dragers niet.

Het grote voordeel van deze wijze van monteren is dat je elke vorm kunt realiseren. Een rechthoek uiteraard, maar ook een driehoek, trapezium, boog, cirkel, enz. Allemaal met kantelbare lamellen.

De 155-E louvers zijn kantelbaar, maar ze kunnen bij installatie ook in een vaste positie worden geplaatst. De lamellen staan dan altijd in dezelfde hoek van bijvoorbeeld 45 of 60 graden.

Uitgevoerd met kantelbare lamellen kunnen 155-E louvers in elke gewenste hoek tussen volledig dicht (0°) en volledig open (90°) worden gezet. Dat kan zelfs traploos.

Staan de lamellen van een 155-E systeem helemaal open, dan is de doorkijk tussen de lamellen 14 centimeter. Dit komt inderdaad overeen met de stapgrootte van de louver.

Kenmerken van 155-E louver systeem
Een louver systeem bestaat uit minimaal twee dragers en lamellen van EN AW-6060 T66 aluminium.

De bijgaande afbeelding toont een schematische weergave van een 155-E lamellensysteem. De dragers zijn hierin weergegeven als stippenlijnen, ze gaan verscholen achter de louvers.

Afhankelijk van de overspanning tussen de bevestigingspunten van een drager kan er worden gekozen uit twee verschillende typen. Dat zijn de L-65 en de L-120.

Deze dragers zijn 65 en 120 mm hoog. De maximale afstand tussen twee steunpunten is bij een buiteninstallatie 2250 en 4000 mm. En bij een interieurtoepassing 2500 en 5000 mm.

Het maakt hierbij niet uit of het een horizontale of een verticale installatie betreft. De combinatie van type louver en drager bepaalt de inbouwdiepte van het lamellensysteem.

De 155-E lamel maakt gebruik van het L-systeem. Bij een exterieur toepassing mag de maximale afstand tussen twee dragers (X) 1.800 mm zijn. Bij een interieurapplicatie is dit 2.000 mm.

Een lamel mag een overhang (Y) hebben waarbij de louver voorbij een drager loopt en maar aan één zijde wordt ondersteunt. Bij een buitenproject is dit maximaal 400 mm, bij een binnen situatie 500 mm.

In principe zijn de breedte (W) en de hoogte (L) oneindig, je kunt altijd lamellen naast elkaar en dragers op elkaar plaatsen. In de praktijk wil men louver systemen vaak per ruimte aansturen.

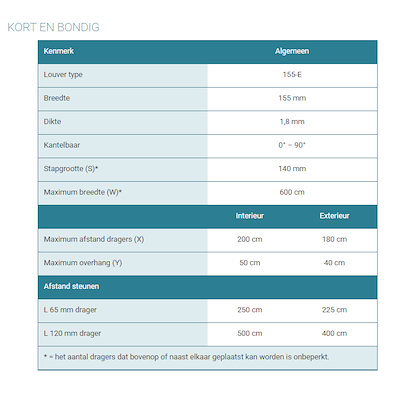

Beknopte weergave eigenschappen
De bovenstaande kenmerken zijn nog een keer samengevat in een tabel.

Oppervlaktebehandelingen

Poedercoaten
Louver systemen worden meestal gecoat. Vaak in dezelfde RAL-kleur als de kozijnen. Donkergrijze kleuren en zwarttinten zijn dan ook erg populair.

Soms kiest men bewust voor een contrasterende kleur. De lamellen in een andere kleur coaten dan de dragers is uiteraard ook mogelijk.

Bij coaten heb je de keuze uit glansgraden van 30% en 70%. De eerste heeft een matte verschijning, de tweede is in feite hoogglans.

Een optionele toevoeging is fijnstructuur, met als resultaat een zichtbaar en voelbaar reliëf. De toepassing van fijne structuur resulteert altijd in een matte glansgraad.

Anodiseren
In plaats van coaten kun je ook kiezen voor anodiseren. Je maakt dan gebruik van de kenmerkende glans van aluminium.

Anodiseren kan in de natuurlijke, blanke kleur van aluminium, maar ook in kleuren als zwart, rood, groen en blauw. En zelfs in meer exclusieve tinten zoals brons, koper en goud bijvoorbeeld.

Anodiseren kent twee optionele voorbehandelingen, namelijk borstelen en polijsten. Met borstelen reduceer je de natuurlijke glans van aluminium, met polijsten versterk je deze juist.

Er is altijd een passende oplossing.
