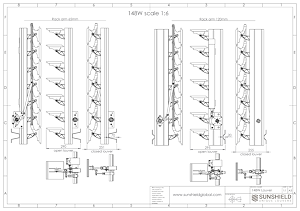

Profieltekening van de 148-W louver

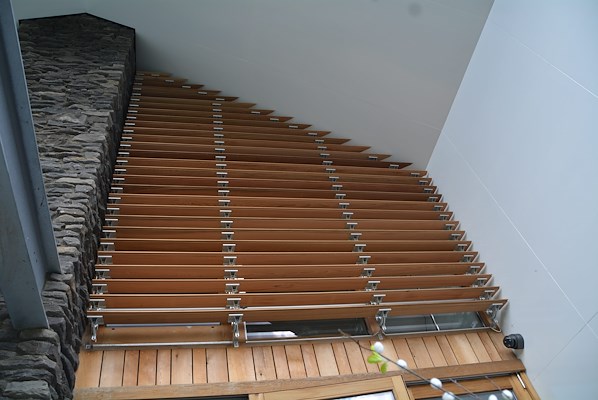

Project met de 150-E in Riel

Schematische weergave 148-W lamellensysteem

Kenmerken van de 148-W lamel, kort & bondig

Sunshield Houten Louver 148-W

Houten kantelbare lamel van Western Red Cedar hout, voor zonwering systemen in elk geometrische vorm

De 148-W louver is 148 mm breed en heeft een dikte van 16 mm. De onder- en bovenzijde van de 148-W zijn geschaafd, hierdoor heeft de lamel een Z-vormig profiel. De sponningen zijn 14 mm breed en 8,5 mm diep, de dikte is daar 7,5 mm.

De stapgrootte is 140 mm, door de breedte van 148 mm overlappen de lamellen elkaar onder en boven 4 mm. Er komt geen (zon)licht door. De 148-E lamel heeft een strak profiel. Voor de bevestiging van kunststof clips, worden aan de achterkant bevestigingsclips gemonteerd.

Het 148-W lamellensysteem
Een lamellensystem met de 148-W louver is geschikt voor uiteenlopende toepassing voor zowel binnen als buiten. Een 148-E louver systeem kan horizontaal, verticaal, schuin en zelfs ondersteboven worden geïnstalleerd.

Een 148-W lamellensysteem is niet intrekbaar, de dragers worden aan het gebouw bevestigd, vaak aan de kozijnen. Als je van binnen naar buiten kijkt, dan zie je de dragers niet. Met dit systeem kan elke vorm worden gerealiseerd; rechthoek, driehoek, trapezium, circkel, etc.

De 148-W louvers zijn kantelbaar, maar ze kunnen bij installatie ook in een vaste positie worden geplaatst. De lamellen staan dan altijd in dezelfde hoek van bijvoorbeeld 45 of 60 graden.

Meestal wordt een louver systeem uitgevoerd met kantelbare lamellen. De louvers kunnen dan in elke gewenste hoek tussen volledig dicht (0°) en volledig open (105°) worden gezet. Dit gaat traploos.

Staan de 148-W lamellen helemaal open, dan is de doorkijk tussen de lamellen 14 centimeter. Dit komt overeen met de stapgrootte van de louver. Veel ruimte voor daglicht en een uitzicht.

Kenmerken van 148-W louver systeem
Een louver systeem bestaat uit minimaal twee dragers en een aantal lamellen.

De getoonde afbeelding geeft een schematische weergave van een 148-W lamellensysteem. De dragers zijn hierin weergegeven als stippenlijnen, ze gaan verscholen achter de louvers.

Afhankelijk van de overspanning tussen de bevestigingspunten van een drager kan er worden gekozen uit twee typen. Dit zijn de L-65 en de L-120 drager.

Deze dragers zijn 65 resp. 120 mm hoog. De maximale afstand tussen twee steunpunten bij een buitentoepassing is dan 2250 en 4000 mm. Bij een interieurtoepassing is dat 2500 en 5000 mm.

Het maakt hierbij niet uit of het een horizontale of een verticale installatie betreft. De combinatie van louver type en drager bepaalt de inbouwdiepte van het lamellensysteem.

De 148-W lamel maakt gebruik van het L-systeem. Bij een exterieur toepassing met 148-W louvers mag de maximale afstand tussen twee dragers (X) 1200 mm zijn. Bij een interieurapplicatie is dit maximaal 1300 mm.

Een lamel mag een overhang (Y) hebben, de louver loopt dan voorbij een drager en wordt maar aan één zijde ondersteunt. De maximale overhang 300 mm, zowel bij een binnen- als buitenproject.

In principe zijn de breedte (W) en de hoogte (L) oneindig, je kunt altijd lamellen naast elkaar en dragers op elkaar plaatsen. In de praktijk wil men louver systemen vaak voor elke ruimte afzonderlijk aansturen.

Beknopte weergave eigenschappen

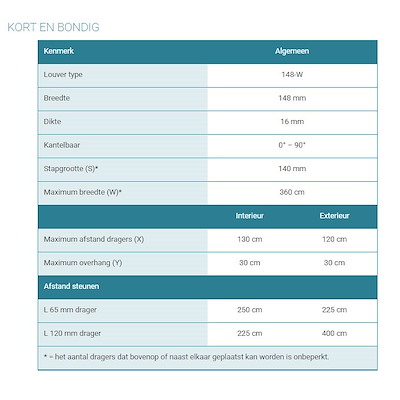

De bovenstaande kenmerken worden in de afgebeelde tabel nog een keer samengevat.

Oppervlaktebehandelingen
Western Red Cedar is een uitstekende keuze voor houten lamellen. Het heeft een rechte nerf, is lichtgewicht, stabiel en duurzaam. Sunshield biedt allerlei kleuren en behandelingen, ook voor de houten lamellen.

U kunt kiezen voor beitsen, oliën en verven. Ongeacht uw keuze, zal dit proces elke 2 tot 3 jaar moeten worden herhaald. Houten lamellen niet behandelen is ook een optie. Onbehandeld hout vergrijst na verloop van tijd onder invloed van zonlicht en weersinvloeden. Dit is een natuurlijk proces. Een groot voordeel is dat u er geen omkijken naar hebt.

Aluminium componenten kunnen in elke gewenste RAL-kleur worden gecoat of geanodiseerd. Dragers, steunen en kunststof componenten kunnen zelfs in verschillende kleuren worden uitgevoerd. Architect en klant hebben dus veel vrijheid bij het realiseren van de beoogde uitstraling.
