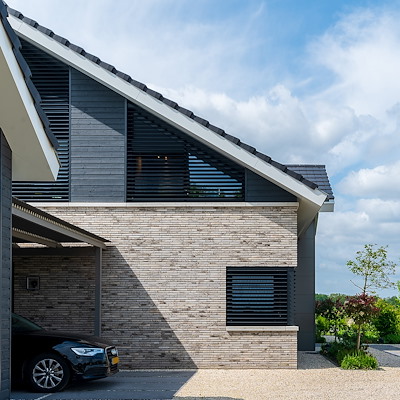

Project met de 107-E in Gemert

Schematische weergave 107-E lamellensysteem

Kort & bondige samenvatting 107-E lamel

Sunshield Aluminium Louver 107-E

Geëxtrudeerde kantelbare aluminium lamel voor zonwering systemen in elke geometrische vorm

De 107-E louver is 107 mm breed en heeft een dikte van 1,5 mm. De voorzijde van de 107-E lamel is overwegend strak vormgegeven. Aan de bovenzijde bevindt zich een verdieping.

Door dit specifieke profiel van de 107-E lamel, vallen de louvers niets alleen over elkaar, maar ook in elkaar. Er komt absoluut geen (zon)licht door.

Het profiel aan de achterzijde wordt tijdens extrusie aangebracht en biedt optimale houvast voor de kunststof clips die de lamellen vasthouden. De stapgrootte van de 107-E louver is 90 mm.

Sunshield laat aluminium louvers standaard extruderen op lengtes van 6 meter. Op projectbasis kan er worden geëxtrudeerd tot 6,90 meter. De profielen worden voor elk project op maat gezaagd.

Het 107-E lamellensysteem
Een lamellensysteem met de 107-E louver is geschikt voor uiteenlopende toepassingen voor zowel binnen als buiten en kan horizontaal, verticaal, schuin en zelfs ondersteboven worden geïnstalleerd.

Een 107-E lamellensysteem is niet intrekbaar. De dragers worden aan het gebouw bevestigd, meestal aan de kozijnen. Als je van binnen naar buiten kijkt, dan zie je de dragers niet.

Het grote voordeel van deze wijze van monteren is dat je elke vorm kunt realiseren. Een rechthoek uiteraard, maar ook een driehoek, trapezium, boog, cirkel, enz. Allemaal met kantelbare lamellen.

De 107-E louvers zijn kantelbaar, maar ze kunnen bij installatie ook in een vaste positie worden geplaatst. De lamellen staan dan altijd in dezelfde hoek van bijvoorbeeld 45 of 60 graden.

Uitgevoerd met kantelbare lamellen kunnen 107-E louvers in elke gewenste hoek tussen volledig dicht (0°) en volledig open (90°) worden gezet. Dat kan zelfs traploos.

Staan de lamellen van een 107-E systeem helemaal open, dan is de doorkijk tussen de lamellen 9 centimeter. Dit komt inderdaad overeen met de stapgrootte van de louver.

Kenmerken van 107-E louver systeem
Een louver systeem bestaat uit minimaal twee dragers en lamellen van EN AW-6060 T66 aluminium.

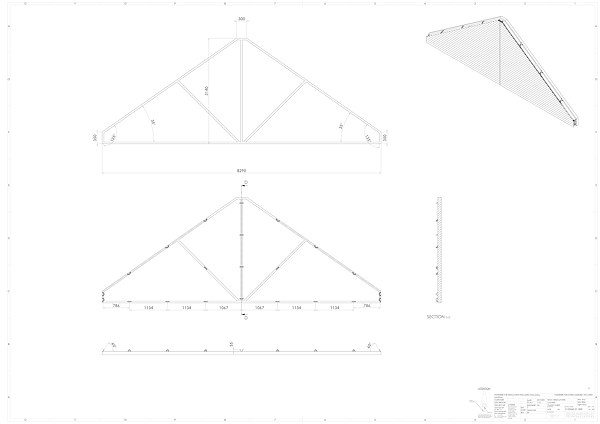

De bijgaande afbeelding toont een schematische weergave van een 107-E lamellensysteem. De dragers zijn hierin weergegeven als stippenlijnen, ze gaan verscholen achter de louvers.

Afhankelijk van de overspanning tussen de bevestigingspunten van een drager kan er worden gekozen uit drie verschillende typen. Dat zijn de S-35, de S-80 en de S-98 drager.

Deze dragers zijn 35, 80 en 98 mm hoog. De maximale afstand tussen twee steunpunten is bij een buiteninstallatie 1200, 2400 en 3500 mm. En bij een interieurtoepassing 1800, 3000 en 4200 mm.

Het maakt hierbij niet uit of het een horizontale of een verticale installatie betreft. De combinatie van type louver en drager bepaalt de inbouwdiepte van het lamellensysteem.

De 107-E lamel maakt gebruik van het S-systeem. Bij een exterieur toepassing mag de maximale afstand tussen twee dragers (X) 1.300 mm zijn. Bij een interieurapplicatie is dit 1.400 mm.

Een lamel mag een overhang (Y) hebben waarbij de louver voorbij een drager loopt en maar aan één zijde wordt ondersteunt. Bij een buitenproject is dit maximaal 300 mm, bij een binnen situatie 400 mm.

In principe zijn de breedte (W) en de hoogte (L) oneindig, je kunt altijd lamellen naast elkaar en dragers op elkaar plaatsen. In de praktijk wil men louver systemen vaak per ruimte aansturen.

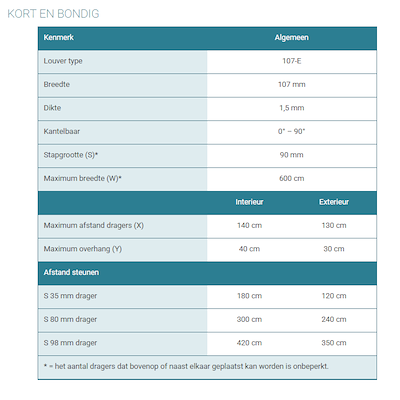

Beknopte weergave eigenschappen
De bovenstaande kenmerken zijn nog een keer samengevat in een tabel.

Oppervlaktebehandelingen
Louver systemen worden meestal gecoat. Vaak in dezelfde RAL-kleur als de kozijnen. Donkergrijze kleuren en zwarttinten zijn dan ook erg populair.

Soms kiest men bewust voor een contrasterende kleur. De lamellen in een andere kleur coaten dan de dragers is uiteraard ook mogelijk.

Bij coaten heb je de keuze uit glansgraden van 30% en 70%. De eerste heeft een matte verschijning, de tweede is in feite hoogglans.

Een optionele toevoeging is fijnstructuur, met als resultaat een zichtbaar en voelbaar reliëf. De toepassing van fijne structuur resulteert altijd in een matte glansgraad.

In plaats van coaten kun je ook kiezen voor anodiseren. Je maakt dan gebruik van de kenmerkende glans van aluminium.

Anodiseren kan in de natuurlijke, blanke kleur van aluminium, maar ook in kleuren als zwart, rood, groen en blauw. En zelfs in meer exclusieve tinten zoals brons, koper en goud bijvoorbeeld.

Anodiseren kent twee optionele voorbehandelingen, namelijk borstelen en polijsten. Met borstelen reduceer je de natuurlijke glans van aluminium, met polijsten versterk je deze juist.

Er is altijd een passende oplossing.
