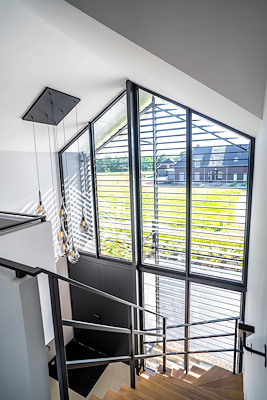

Vide

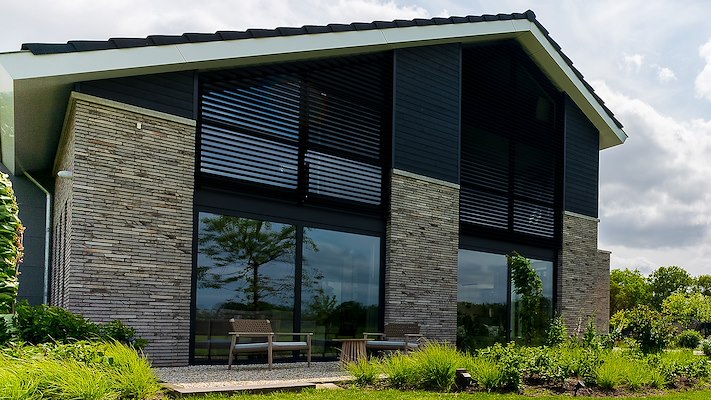

Achterzijde

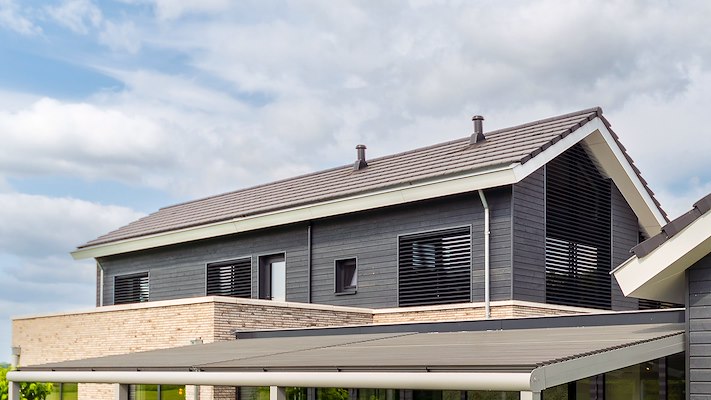

Rechtergevel

Badkamer

Architecturale lamellen completeren compositie

24 oktober 2024

Een landelijk gelegen villa in de gemeente Gemert-Bakel is voorzien van louver systemen met kantelbare lamellen. Sommige hebben de vorm van een trapezium. Andere zijn rechthoekig en drie volgen de contouren van de overstek en eindigen met een punt in de nok van het dak.

Volop daglicht

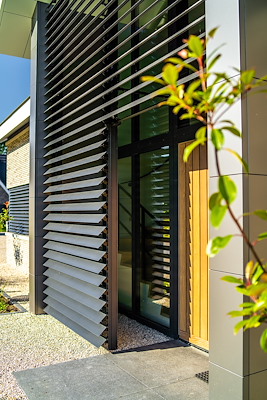

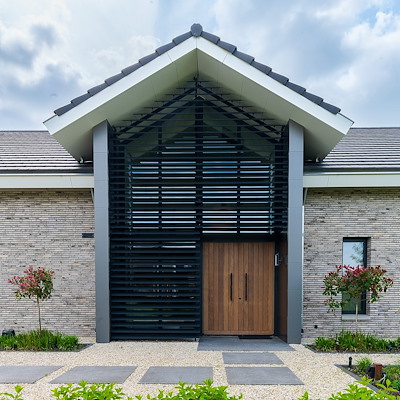

Het eerste louver systeem is bij de entree van het landhuis geplaatst. Niet zoals gebruikelijk aan de gevel, maar 75 centimeter ervoor. Hierdoor is een vestibule ontstaan tussen de lamellen en de glasgevel. Handig voor het wegzetten van pakjes en bij een regenbui sta je lekker beschut.

Links van de residentie staat een bijgebouw waar het thuiskantoor is gevestigd. De voor- en achtergevel van dit kantoor zijn op eenzelfde wijze vormgegeven als de entree van het woonhuis, op een kleinere schaal. Ook deze façades zijn voorzien van kantelbare louver systemen.

Voor deze drie lamellensystemen hebben de bewoners gekozen voor de 150-E louver. Een lamel met een breedte van 150 mm. De stapgrootte van de 150-E is 140 mm. Dat wil zeggen dat als de louvers helemaal openstaan, dan is de doorkijk tussen de lamellen 14 centimeter. Volop daglicht dus.

Ook in de zomer. De zon staat dan namelijk hoog, waardoor de zonnestralen ook bij geopende louvers worden geblokkeerd. Dit is een groot voordeel van kantelbare lamellen. Zo behoud je uitzicht en de airconditioning hoeft niet aan of kan op een lagere stand.

Goed verduisterd

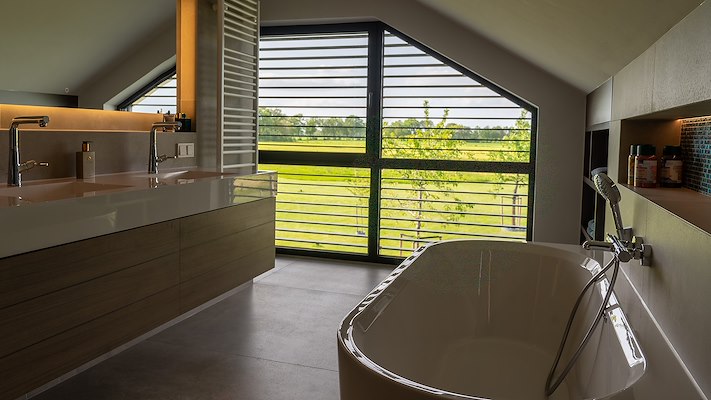

Voor de lamellensystemen bij de slaapkamers en badkamers is de 107-E louver gebruikt. Die lamellen vallen niet alleen over elkaar, maar ook in elkaar. Juist daarom wordt dit louver type vaak toegepast in combinatie met borstels. Deze borstels sluiten de kier af tussen de lamellen en het gebouw.

Deze kier is nodig zodat de lamellen vrij kunnen kantelen. Mensen die overdag moeten kunnen slapen omdat ze in ploegendiensten werken vinden het prettig als de lichtinval langs de zijkanten wordt geminimaliseerd. Dat kan dus met borstels.

De 107-E is, zoals naam aanduidt, 107 mm breed. De stapgrootte van deze lamel is 90 mm. De keuze voor het combineren van twee verschillende lameltypen is hier ingegeven door de proporties van de gevels en ramen van het landhuis en de voorkeur voor borstels.

Een bredere lamel komt beter tot zijn recht bij een grotere glaspartij. Bij een kleiner raam is een smallere lamel meestal beter op zijn plek. Daarom is hier de 150-E toegepast bij de drie gevels en de 107-E voor de ramen. De 96-E was trouwens ook uitstekende keuze geweest.

Alle lamellensystemen zijn op gelijke wijze afgewerkt. De aluminium onderdelen zijn gecoat in RAL 7021, zwartgrijs. Daarbij is gekozen voor een matte glansgraad gecombineerd met een fijnstructuur. Dit is een zichtbaar en voelbaar reliëf in de coating dat de exclusieve uitstraling verder versterkt.

Download brochures

CAD 150-E louver systeem

Brochure

CAD 107-E louver systeem

Brochure

Sunshield Unieke Louvers

Brochure

Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.

Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen. Heb je nog geen account? Maak dan hier een gratis account aan.

Voornaam

Achternaam

E-mailadres

Downloaden

Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons privacybeleid.

Brochure

Download BIM modellen

DWG SUNSHIELD 107-E louver en installatiediepte

DWG SUNSHIELD 150-E louver en installatiediepte

Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.

Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen.

Heb je nog geen account? Maak dan hier een gratis account aan.

Voornaam

Achternaam

E-mailadres

Downloaden

Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons privacybeleid.

SUNSHIELD

Download brochures (3)Download BIM modellen (2)Neem contact op

Staat van realisatie Voltooid

Start ontwerpproces 2020

Start bouw 2021

Oplevering 2022

Ingebruikname 2022

Meewerkende partijen

ArchitectLXARCHITECTENAannemerVersteegden bouw

Leveranciers

107-E louver, ZonweringSUNSHIELD
