Getoogde ramen voorzien van kantelbare lamellen

12 juni 2024

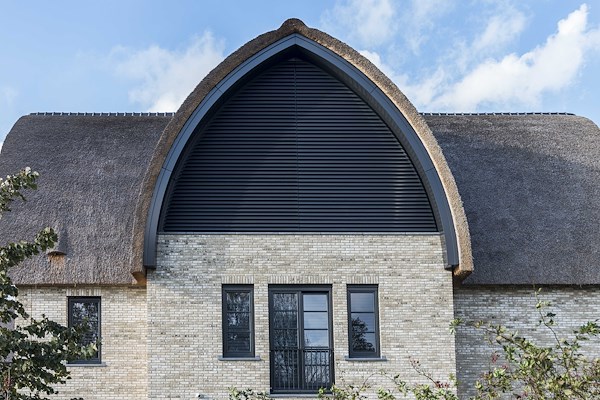

In Badhoevedorp zijn vrijstaande huizen met een groot getoogd raam gerealiseerd. Deze boogvormige ramen bieden een fantastisch panorama. Op zonnige dagen hadden de bewoners wel snel last van de zon. Dit uitte zich in een overdaad aan licht en een flinke opwarming van de ruimte.

Dit is opgelost met op maat gemaakt kantelbare louver systemen van Sunshield. Het grappige is dat alle huiseigenaren hebben gekozen voor lamellen met een vergelijkbare strakke vormgeving. Sommigen hebben gekozen voor de 96-E louver, anderen voor de 150-E lamel.

De 96-E heeft een breedte van 96 mm en een stapgrootte van 90 mm. De 150-E heeft inderdaad een breedte van 150 mm en een stap van 140 mm. De stapgrootte geeft aan hoeveel ruimte er ontstaat tussen de lamellen als ze helemaal openstaan. Bij de een dus 9, bij de ander 14 centimeter.

De foto's bij dit bericht tonen aan dat de breedte van de lamel ook bijdraagt aan de uitstraling van het huis. Hoewel geldt hoe breder de lamel, hoe meer doorkijk, is het goed als de afmetingen van het raam en de breedte van de lamel in proportie zijn.

In beide gevallen hebben de bewoners gekozen voor RAL 7021, zwartgrijs. Dat is namelijk ook de kleur van de kozijnen. Donkergrijs- en zwarttinten zijn op dit moment erg populair. Anodiseren in plaats van coaten is ook mogelijk. In een exclusieve kleur zoals brons bijvoorbeeld.

Wat alle lamellensystemen met elkaar gemeen hebben, is dat ze zijn uitgevoerd in twee delen. Daar zijn twee redenen voor. De boogramen hebben aan de basis een breedte van 6,60 meter. De standaard profiellengtes zijn echter 6 meter. Daarom is de breedte hier opgedeeld.

Voor een soepele werking van motoren geldt bovendien een limiet aan maximale oppervlaktes. Deze oppervlakte is afhankelijk van het lameltype en de geometrisch vorm van het systeem. In de meeste gevallen is gekozen voor aparte motoren voor het linker- en rechterdeel van het louver systeem.

Op een paar uitzonderingen na. Daar is de deling niet verticaal, maar horizontaal. Je hebt daar dus twee systemen boven elkaar. Daar bedient één motor het onderste deel en een andere motor het bovenste deel. De boogvorm van het raam is beide gevallen geen belemmering.
