De Sphinx komt weer tot leven
17 november 2017
0
0
0
0

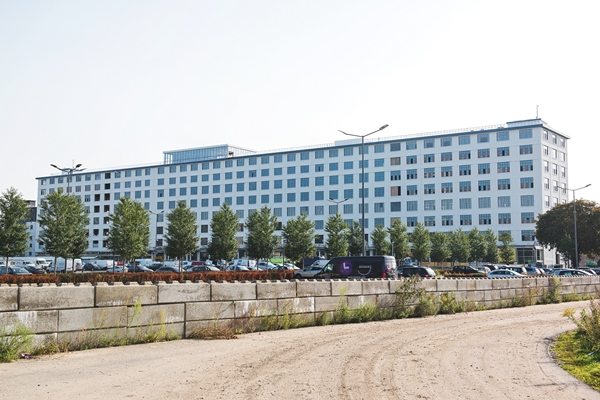

De Eiffel, het iconische fabriekscomplex van sanitairfabrikant Koninklijke Sphinx in Maastricht, wordt getransformeerd tot een multifunctioneel gebouw voor onder andere wonen en werken. Een bouwwerk met een authentieke uitstraling en modern comfort, mede dankzij Mview+.Het voormalige industriële Sphinxkwartier en de wijk Belvédère in het stadscentrum van Maastricht worden de komende jaren omgevormd tot een nieuwe, bruisende stadswijk. Onderdeel van deze metamorfose is de transformatie van Het Eiffelgebouw, een ensemble van drie geschakelde
gebouwen dat tussen 1928 en 1941 is gebouwd en tot 2006 deel uitmaakte van sanitairfabriek Koninklijk Sphinx. Inmiddels wordt dit imposante Rijksmonument getransformeerd tot een hotel, loftwoningen, kantoorruimten en andere publiekstoegankelijke functies.

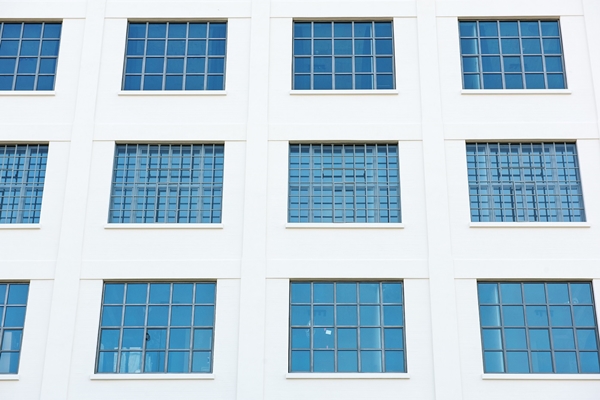

Buitengevelisolatie
Om ‘De Eiffel’ te herbestemmen moet de vervallen gevel van het tochtige fabrieksgebouw grondig worden gerenoveerd. Braaksma & Roos Architectenbureau koos ervoor de buitenkant te isoleren en de binnenkant ongemoeid te laten. ‘We vonden het belangrijker om karakteristieke elementen binnen intact te houden, zoals de beton-staalconstructie, stempels op de kolommen, nummers van productieafdelingen en oude vloeren en plafonds. Daarom hebben we gekozen om de buitenzijde te isoleren’, licht architect Olivier Graeven de ontwerpkeuze toe. De buitengevel is geïsoleerd met 15 centimeter EPS en voorzien van wit stucwerk waarin de oorspronkelijke gevelbanden en metselwerk zijn aangebracht. Hiervoor is een 3d-scan gemaakt van het reliëf van de oude gevel. Graeven: ‘Op deze manier hebben we een herinterpretatie gemaakt van het oude exterieur; het monumentale, industriële silhouet van het gebouw is behouden.’

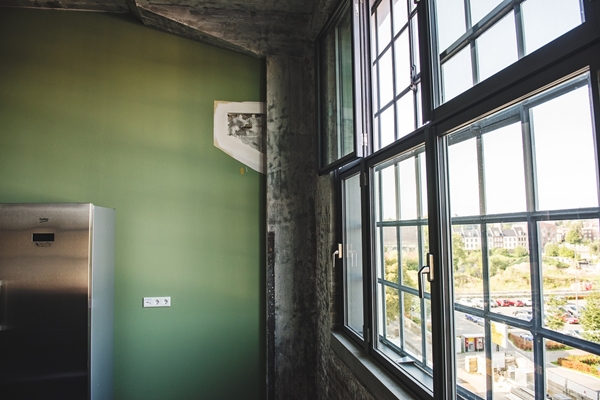

Achterzetramen
De Eiffel is 180 meter lang, 18 meter breed, 7 verdiepingen hoog en telt circa 700 ramen. Deze waren oorspronkelijk van gietijzer en zijn opgebouwd uit meerdere ruiten. Vanaf de jaren zestig zijn de ramen merendeels vervangen door stalen ramen. Een kleine tachtig gietijzeren ramen zijn bewaard gebleven en worden gerestaureerd. ‘De ruiten worden vervangen door monumentaal glas. De isolatie hebben we opgelost met MetaPlus achterzetramen’, legt Graeven uit. ‘Ze zijn aan de binnenkant zichtbaar als een nieuw element en ogen ook industrieel, net als gietijzer.’
Sensoren
Veertig van de tachtig gerestaureerde ramen bevinden zich op twee verdiepingen van The Student Hotel, een van de toekomstige exploitanten van De Eiffel. ‘De achterzetramen zijn gekoppeld aan de radiatoren. In de ramen zitten sensoren die het openzetten van het raam waarnemen. Als het raam open wordt gezet terwijl de radiator aan staat, dan schakelt het raam de verwarming in de hotelkamer automatisch uit. Zo helpen ze de energiekosten voor de exploitant te beheersen.’ Mview+ leverde alle MetaPlus achterzetramen op maat en heeft volgens Graeven veel energie gestoken in de montage. ‘Vrijwel alle vensters waren in de loop der jaren krom en schuin getrokken, wat Mview+ hoofdbrekens heeft bezorgd ten aanzien van de maatvoering van de ramen. Ze hebben dit opgelost door in één maat te produceren die met behulp van passtukken in elk venster kon worden gesteld. Een zeer intensieve klus maar het resultaat is er dan ook naar.
Locatie
Trefwoorden
eiffelgebouw
metaplus achterzetramen
mviewplus
achterzetramen
transformatie
maastricht
mview+
de sphinx
Mview+
Download brochures (1)
Neem contact op
Projectdata
Start bouw
In ontwikkeling
Plaats
Maastricht
Meewerkende partijen
Architect
Braaksma & Roos Architecten (restauratie architect)
Fotograaf
Jonathan Vos
Download Brochures
Brochure achterzetramen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Neem contact op met
Mview+
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van Mview+
Een uniek gevelbeeld!
Mview+
Silent Air geluidsschermen
Mview+
De Regentesse: niet zo streng als het lijkt
Mview+
Nieuw modehuis Blijdesteijn
Mview+
Onzichtbare geluidswering
Mview+
Riant wonen in een rijksmonument
Mview+
Van glasportaal tot droomwoning
Mview+
Een transparante en inspirerende leeromgeving
Mview+
Zwembad Den Uyt heeft zijn eigen DNA
Mview+
Akoestische metamorfose van voormalige CMG-kantoor
Mview+
‘Groene huurders’ aan Karel de Grotelaan
Mview+
MetaPlus achterzetramen geeft Eiffelgebouw warmte
Mview+
Renovatie Zeeuws Museum
Mview+
Kaai Nieuw Zuid, Antwerpen
Mview+
Kunstwerk aan de waal
Mview+
New Babylon: achterhaald gebouw nu ultramoderne ‘stad in een
Mview+
Energieneutraal kantoor in monumentaal Flevogebouw
Mview+
Castor & Pollux minder massief dankzij glazen toevoegingen
Mview+
Geinzicht transformeert dankzij prefab glazen balkons
Mview+
Zes monumenten, één architectonische schil
Mview+
Andere Projecten
Lumen Scheveningen
OZ
De Baak Amsterdam
OZ
Watervilla's Vuré Noir
Houthandel van Dam
Oostenburg Amsterdam
OZ
KARSP Amsterdam
OZ
The Joan Amsterdam
OZ
The Terraced Tower Rotterdam
OZ
Het Gildenhof Zwolle
OZ
High Five Utrecht
OZ
BOLD Amsterdam
OZ
Het Cornelium Amsterdam
OZ
OurDomain Amsterdam
OZ
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
