Draaibrug met pyloon als contragewicht

11 april 2019, 17:20

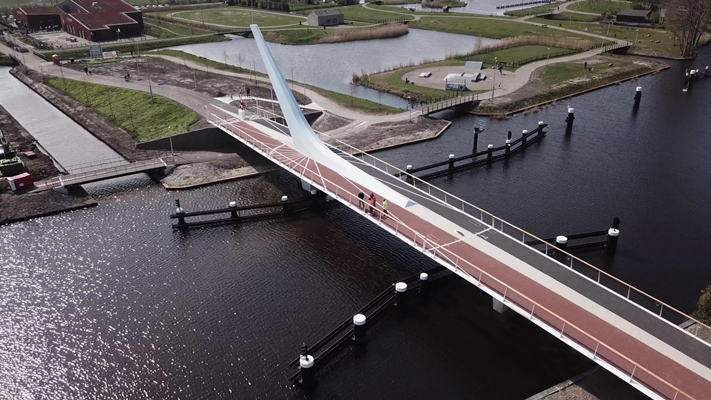

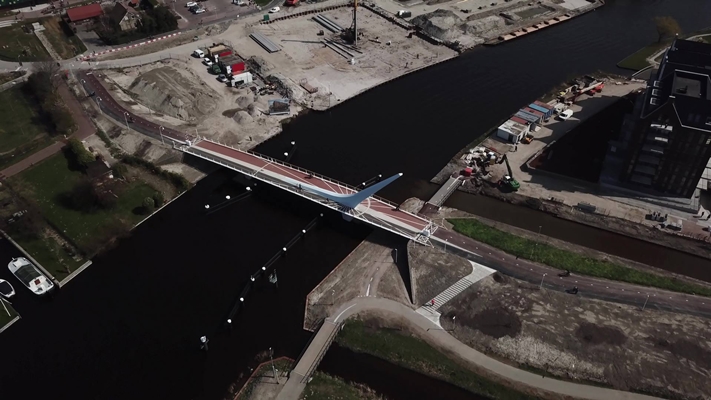

Tussen twee nieuwbouwlocaties in Katwijk en Oegstgeest is een draaibrug naar ontwerp van Syb van Breda & Co Architects geplaatst. Het bijzondere aan de brug is het hooggelegen contragewicht in de pyloon, dat het gewicht van het grote stuk dek dat boven het water zweeft compenseert. Volgens het architectenbureau is zo’n concept nog niet eerder gerealiseerd.

Het scharnierpunt bevindt zich direct achter de pyloon, waardoor deze in gedraaide toestand van de brug het gewicht van bijna het gehele brugdek moet compenseren. De pyloon bevat daarom voor 22 kubieke meter aan staal en beton. Ondanks het grote gewicht dat de pyloon met zich meetorst, is hij voorzien van een slank en sculpturaal ontwerp.

Mede dankzij een verjonging naar de randen toe is het dek van de langzaamverkeersbrug (fietsers en voetgangers) eveneens slank gehouden. De flinterdunne gaasborstwering en slanke balusters maken de brugleuning zeer transparant. Het horizontale deel van de hoofdconstructie op het dek is aanzienlijk lager dan de leuning en heeft zo geen invloed op het uitzicht vanaf de brug.

De handrail van de leuning is van een op maat gemaakte staalplaat, waarbij ervoor is gezorgd dat de verlichting richting het dek straalt en niet naar de omgeving. Hierdoor ondervinden vleermuizen die onder de brug doorvliegen geen hinder van het licht.

Machinekamer
De machinekamer van de brug is aan de Katwijkse zijde onzichtbaar onder de aanlanding geplaatst. Het draaimechanisme is onzichtbaar opgenomen in de pyloon. In het brugdek zijn verwijzingen opgenomen naar het draamechanisme van de brug en naar het zeegaande imago van Katwijk, gebaseerd op nautische instrumenten zoals de kaartplotter.

Voor fietsers is de brug over de Oude Rijn primair bedoeld voor de wat langere afstand, tussen Katwijk, Leiden, Rijnsburg en Oegstgeest. Voor voetgangers heeft de brug daarnaast en vooral ook een lokale functie, met aan de Katwijkse zijde een directe verbinding naar de kade en een park.

De ontwikkeling van de nieuwbouwlocaties aan beide zijden van de brug (‘t Duyfrak in Katwijk en Nieuw Rhijngeest in Oegstgeest) heeft door de crisis lang stilgelegen, maar bevindt zich inmiddels in de laatste fase.
