Functioneel brugontwerp in ecologisch landschap

11 september 2014, 11:58

Bij Alphen aan den Rijn wordt de Má?ximabrug gerealiseerd. De brug en de inpassing in de omgeving zijn ontworpen vanuit het oogpunt van duurzaamheid en leefbaarheid.

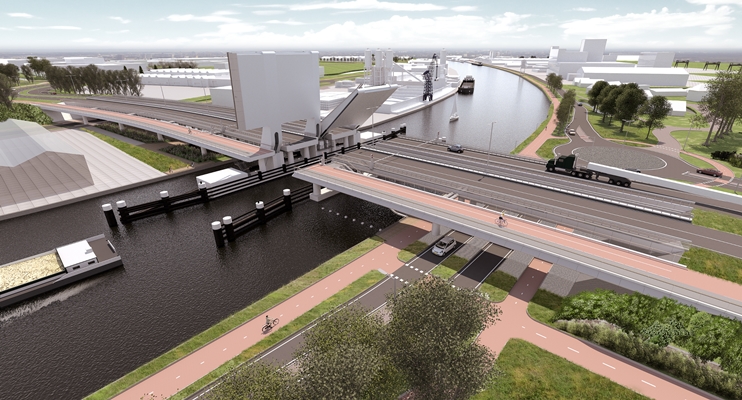

De Máximabrug strekt bij Alphen aan den Rijn over de Oude Rijn en de toeleidende wegen. Architectenbureau Syb van Breda & Co heeft de brug en de toeleidende wegen als een zo autonoom mogelijk element ontworpen, om de gelaagdheid van het bestaande landschap zichtbaar te houden. Nieuwe landschapselementen zijn ontworpen door wUrck.

Functioneel
Het ontwerp is ook "uitgesproken functioneel", aldus Van Breda. "Elk onderdeel van de brug is nuttig, maar tegelijk zo ontworpen dat het op een aantrekkelijke wijze laat zien wat het doet."

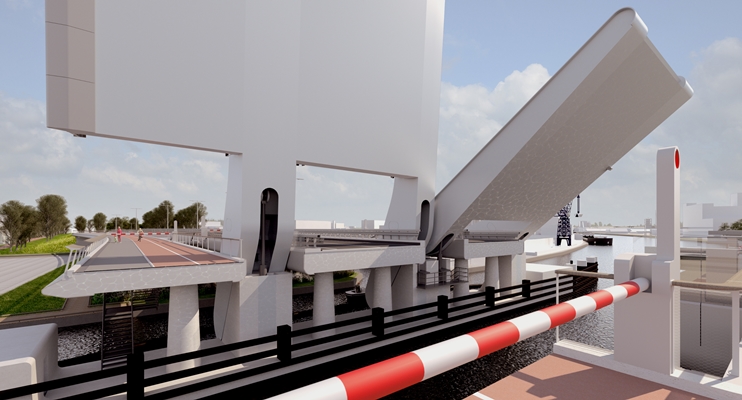

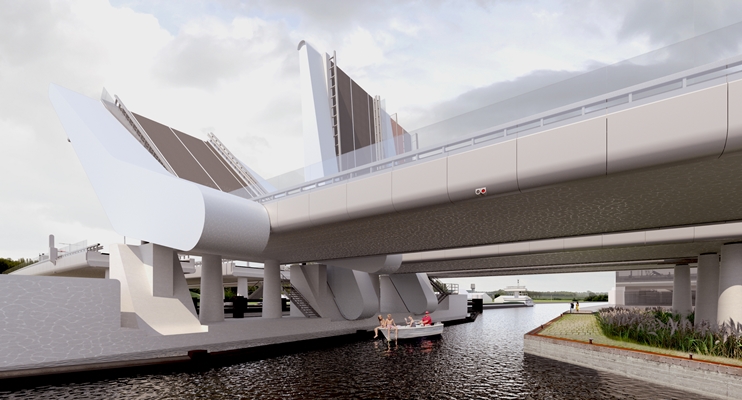

De hooggelegen staarten bevatten het contragewicht waardoor de brug soepel open en dicht gaat met een minimaal energiegebruik, tegelijkertijd dragen ze bij aan het opvallende profiel. De staarten zijn dun en slank waar ze weinig hoeven te dragen (aan het einde van de opening) en robuust aan het andere uiteinde, waar ze vele tonnen contragewicht torsen. Op eenzelfde wijze volgt de vormgeving van de ondersteunende kolommen uit constructieve logica.

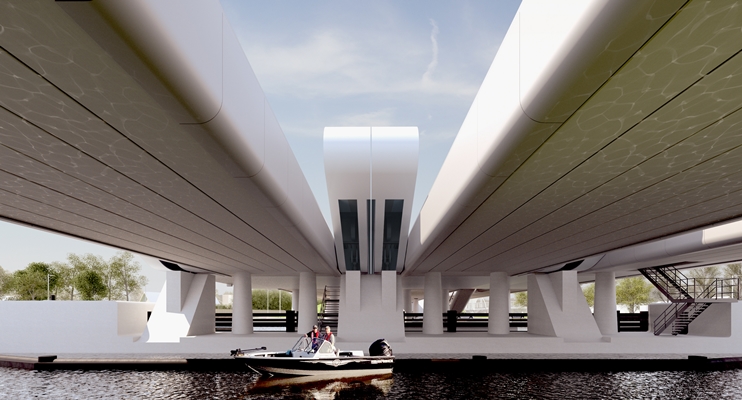

De aanbruggen en het val zijn over de gehele lengte waterpas en lopen naadloos in elkaar over, ook aan de onderzijde, aldus de architect. Dankzij natte knopen boven de steunpunten zijn geen onderslagen nodig. Een gefacetteerde detaillering van de randafwerking geeft de brug een gebogen vorm. Deze en andere elementen zorgen voor een slanke belijning van de brug en een transparant gebied onder de aanbruggen.

Leefbaarheid

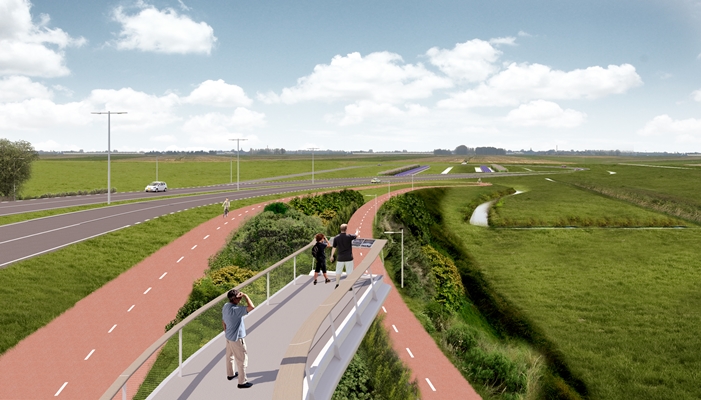

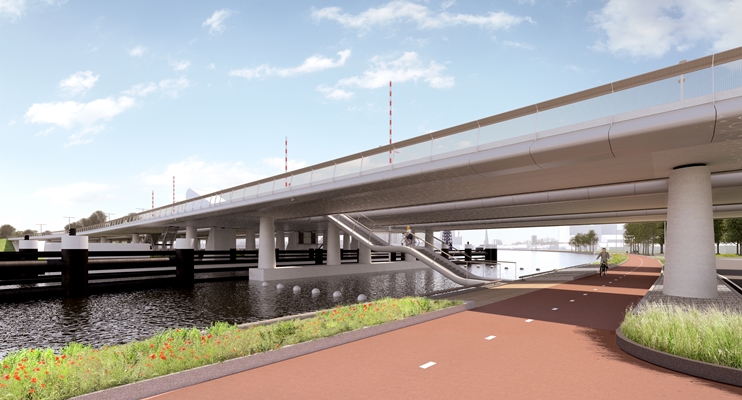

Leefbaarheid in de omgeving heeft, op verschillende vlakken, een belangrijke rol gespeeld in het ontwerp. Passanten kunnen het omringende landschap beleven op de rustpunten op en onder de brug. In aanvulling op de trappen bij de landhoofden, extra trappen in het midden van de brug ontworpen. Deze zorgen voor een directe bereikbaarheid en beleving van het gebied onder de aanbruggen.

Er wordt een uitgekiend lichtplan toegepast. Een laag walletje in de bocht voorkomt dat fauna in de omgeving geen lichthinder ondervindt van koplampen van de auto’s. Oriëntatieverlichting voorkomt niet alleen lichthinder maar vergroot ook de verkeersveiligheid en verbruikt minder energie.

Duurzaamheid

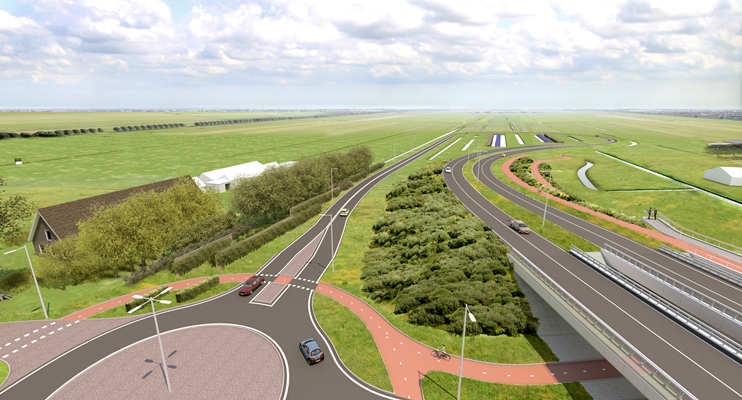

Drijvende zonnepanelen in de lus van de toeleidende weg naar de brug dragen er onder meer toe bij dat de Maximabrug energieneutraal is. In de lus wordt de structuur van de polder doorgezet met watergangen voor de nodige waterberging. Pompen worden aangedreven door windenergie.

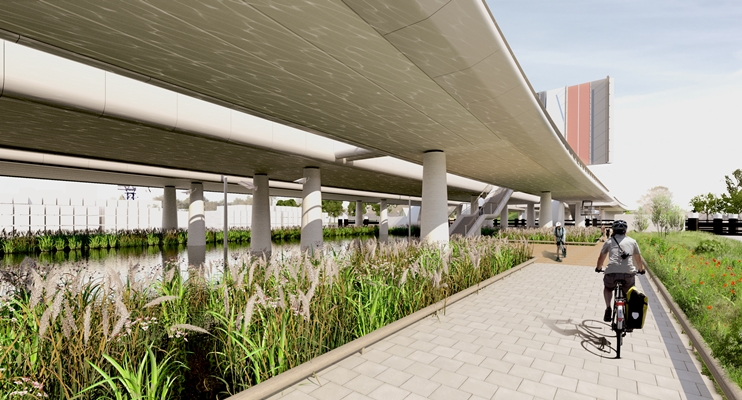

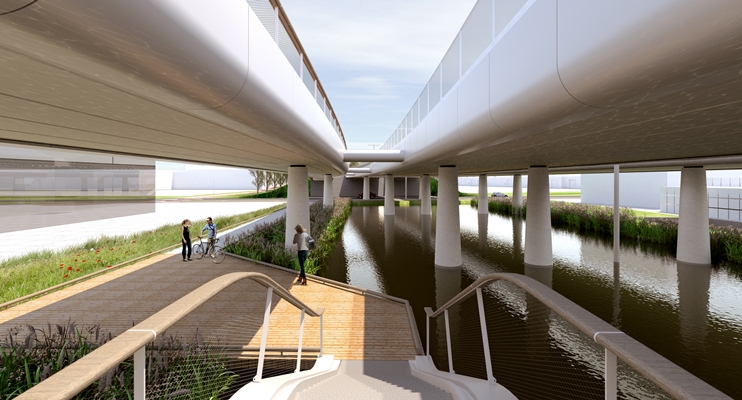

De splitsing van de brugdekken maakt het waterrijke gebied onder de brug levensvatbaar. Met name aan de zuidkant wordt een bijzondere wereld van water en planten gecreëerd. Zonlicht kan doordringen tot op de grond, waar watervegetatie het van de brug afstromende water filtert.

Zo ontstaat een ecologisch waardevol gebied met schoon water. De waterpartij staat via een kleine duiker in verbinding met de Oude Rijn. De bestaande insteekhaven en de oude kade worden als cultuurhistorische relicten gespaard.

Realisatie
De Máximabrug wordt gebouwd door Mobilis, onderdeel van TBI. De aanbesteding vindt plaats via een Design & Construct-opdracht. De werkzaamheden starten in januari 2015; de brug zal het vierde kwartaal van 2016 in gebruik worden genomen.
