Katwijk kiest fietsbrug met verrassende beweging

9 mei 2017, 16:09

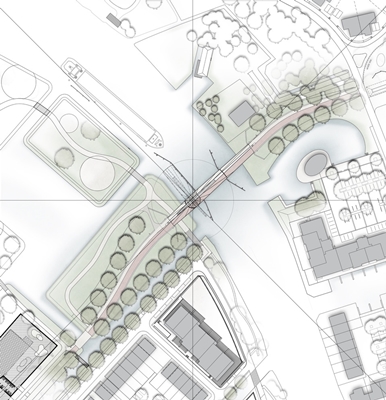

Door de gestage uitbreiding met nieuwe woonwijken is een voet-fietsverbinding over de Oude Rijn tussen Katwijk en Oegstgeest van belang geworden. Uit vier inzendingen is het ontwerp 'de Navigator' van Syb van Breda & Co gekozen, dat robuustheid combineert met een transparant silhouet.

De gemeente Katwijk wilde ontwerp en bouw van een langzaamverkeerbrug in een integraal contract aanbesteden, waartoe ze een competitie uitschreef. De inzending van het team met onder meer Syb van Breda & Co, Strukton Infratechnieken en BSB Staalbouw scoorde op alle onderdelen het hoogst: vormgeving, onderhoud en risicobeheersing, aldus het architectenbureau.

Verrassende beweging
Syb van Breda & Co heeft een draaibrug met een hooggelegen contragewicht ontworpen, een concept dat volgens het architectenbureau nog nergens in Nederland is toegepast. Echter, het ontwerp is robuust en betrouwbaar: “We maken gebruik van bewezen technieken.”

Het resultaat is een sculpturale en slanke brug, met zowel in horizontale als verticale richting subtiel gevouwen en gebogen vlakken. De rijzige pyloon – met een ranke beëindiging – en de remmingwerken in de rivier maken duidelijk dat het een beweegbare brug betreft. Echter, dat 'de Navigator' opent door een horizontale draaiing is in gesloten situatie haast niet te voorspellen.

De leuningen lopen visueel ononderbroken door en de pyloon suggereert eerder een verticale dan een horizontale opening. De draaibeweging van pyloon en brugdek rond een onzichtbare as is dan ook een verrassing.

Slank
De pyloon is schuin geplaatst omdat hij het gewicht van de val moet compenseren tijdens de draaibeweging. Tegelijkertijd draagt het silhouet bij aan de door de gemeente Katwijk gewenste lange lijn in het landschap.

Het brugdek verjongt naar de randen, wat bijdraagt aan de slanke uitstraling van de brug. De brugleuning is bijzonder transparant dankzij de slanke balusters en de dunne gaasborstwering. Het horizontale deel van de hoofdconstructie op het dek is aanzienlijk lager dan de leuning en heeft dan ook geen invloed op het uitzicht vanaf de brug, legt het architectenbureau uit.

Verborgen techniek
De techniek is dermate zorgvuldig geïntegreerd, dat ze nauwelijks zichtbaar is. Zo is de machinekamer van de brug aan de Katwijkse zijde onzichtbaar onder de aanbrug geplaatst. Het draaimechanisme is opgenomen in de pyloon.

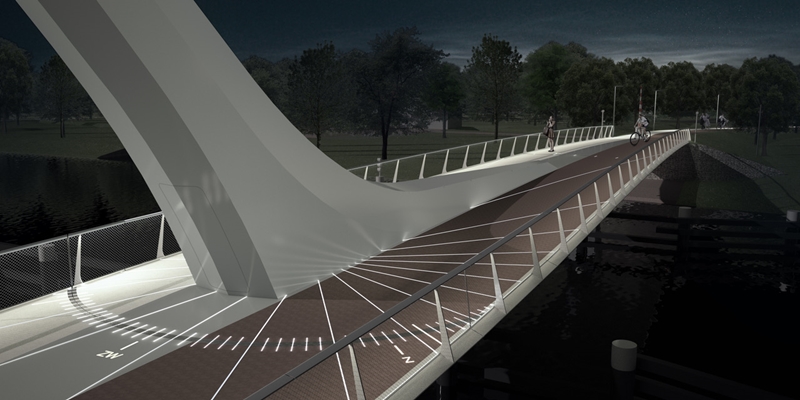

De handrail van de brugleuning is een op maat gebogen staalplaat. Door de vorm straalt de verlichting naar het dek en niet naar de omgeving. Op die manier hebben de gebruikers van 'de Navigator' profijt van de verlichting, terwijl de vleermuizen die onder de brug doorvliegen er geen hinder van ondervinden.

Balusters en dekrand worden als componenten in de fabriek samengesteld en met verzonken bouten aan het brugdek bevestigd. Hiermee wordt een hoge afwerkkwaliteit gegarandeerd, aldus Syb van Breda & Co, en kan een beschadigd deel van de leuning eenvoudig worden vervangen.

Navigatie
In het dek combineert Syb van Breda & Co verwijzingen naar het draaimechanisme van de brug en “het zeegaande imago van Katwijk”, meldt het bureau, “gebaseerd op nautische instrumenten zoals de kaartplotter.” Dat heeft ook de naam van de brug opgeleverd.

https://vimeo.com/215166340
