Generatief ontwerpproces

Parametrisch model

Productie

Element

Digitaal ontworpen zaalwanden bieden optimaal geluid en visueel spektakel

18 mei 2020, 10:48

Het nieuwe Theater Zuidplein in Rotterdam, ontworpen door De Zwarte Hond, is afgelopen vrijdag gepresenteerd. Voor de grote zaal van het theater heeft Studio RAP de akoestische wanden parametrisch ontworpen, wat naast een bijzonder goede akoestiek heeft geresulteerd in een visueel spel van duizenden driehoeken.

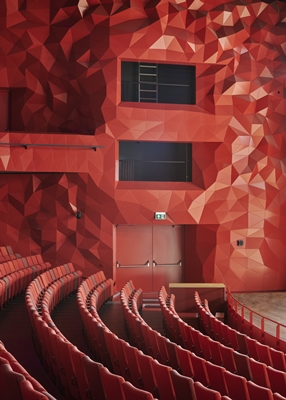

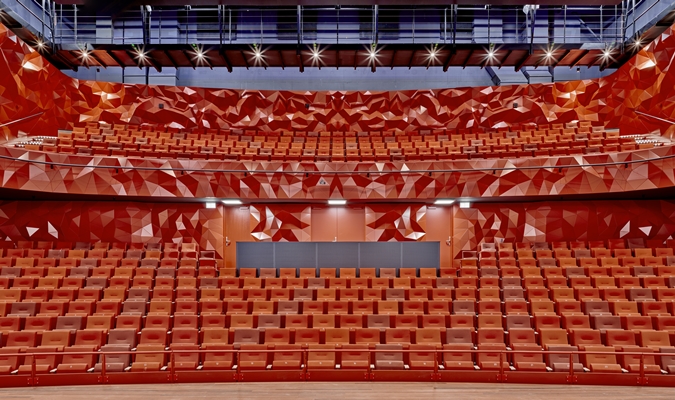

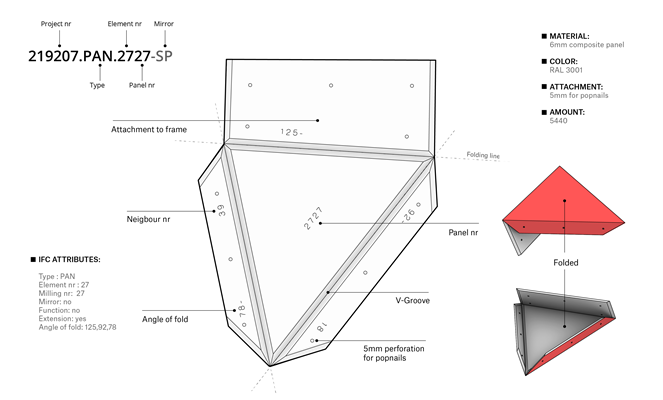

In opdracht van de gemeente Rotterdam heeft Studio Rap het interieur van de grote zaal in het nieuwe theatergebouw ontworpen. De akoestische wanden omarmen in een vloeiende beweging publiek en artiesten, als een rode, gestileerde rotspartij. “Een puzzel uit 6.000 panelen van aluminium-composiet, elk paneel met een unieke vorm”, legt het architectenbureau uit.

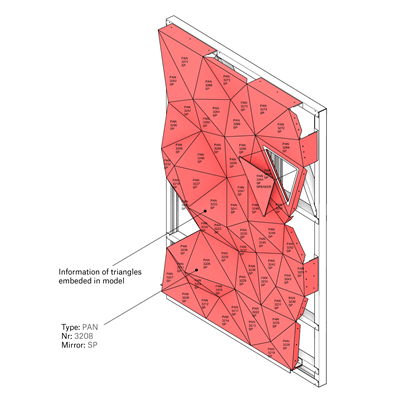

Het project heeft RAP volledig digitaal met zelf ontwikkelde algoritmes uitgewerkt, van ontwerp tot en met de realisatie, vertelt het bureau. Via het algoritmisch ontwerp van Studio RAP hebben de ingenieurs van Arup hun akoestische en constructieve berekeningen gemaakt en genereerde RAP alle productiedata voor de aannemer Aldowa.

Digitaal kneden

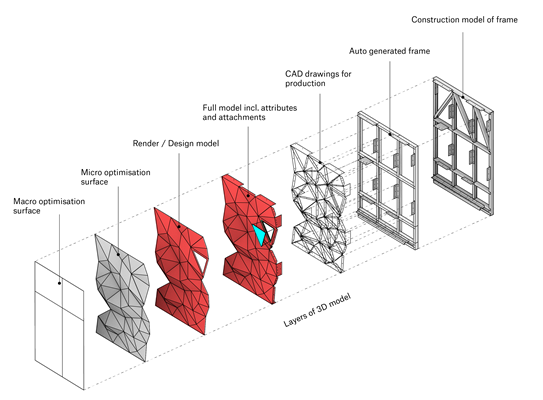

Het voordeel van de digitale werkwijze is dat alles variabel blijft, legt RAP uit; daardoor zijn tot laat in het realisatieproces probleemloos wijzingen door te voeren. Ook kunnen op deze manier eenvoudig verschillende ontwerpscenario’s worden getoetst op planning en technische- en financiële haalbaarheid, aldus het architectenbureau.

Zo simuleerden Studio RAP en Arup virtueel ontelbare zaalvarianten. “De zaal werd als het ware digitaal gekneed, waarna de beste variant werd gekozen”, legt RAP uit.

Zuiver of diffuus

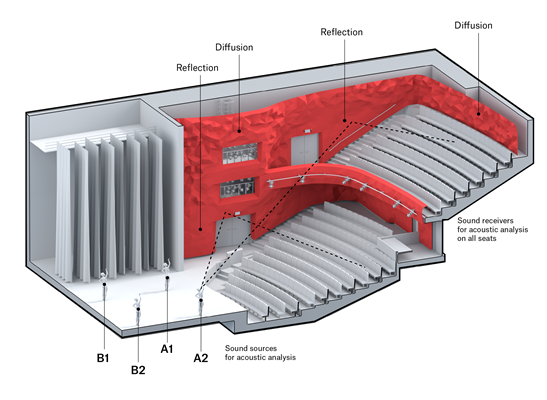

“Met software is berekend welk effect een bepaalde kromming in het ontwerp heeft op de weerkaatsing van het geluid van een spreker of muzikant op het podium. Daarna is deze hoofdvorm vertaald naar kleinere driehoeken die op hun beurt weer aangepast worden.”

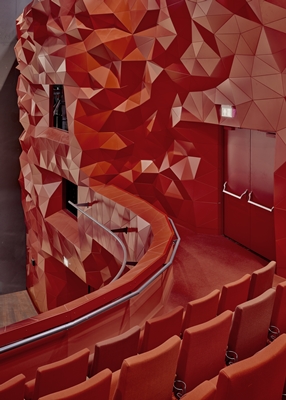

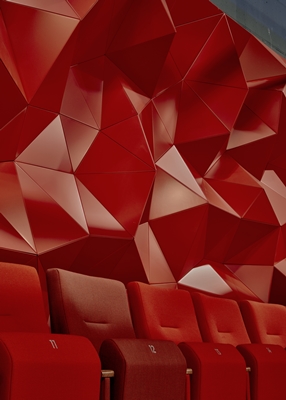

Daar waar de akoestiek om zuivere weerkaatsingen vraagt, zijn driehoeken vlak. Waar juist diffuse weerkaatsingen gewenst zijn, vormen de driehoeken een gevouwen oppervlakte. Dit resulteert in een gelijkmatige verdeling van het geluid over de hele zaal, zodat iedere toeschouwer optimaal kan genieten van een voorstelling of concert, aldus RAP. Daarnaast breken de wanden met hun duizenden unieke vouwen het licht in tal van roodtinten. Dit zorgt voor een even dynamisch als warm kleurenspel.

Volgens planning
Met de volledig digitale aanpak van Studio RAP kon het project bovendien binnen het krappe budget en de strakke tijdsplanning worden gerealiseerd, aldus het Rotterdamse architectenbureau.
