Verplaatsbaar paviljoen met flexibel bouwsysteem

19 september 2016, 14:00

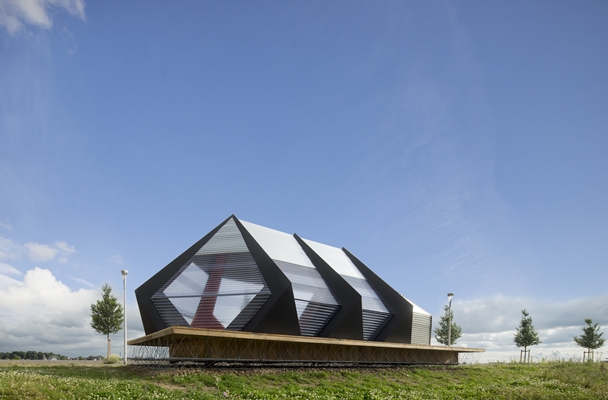

In opdracht van Stichting Fabrikaat heeft Studio Frank Havermans een verplaatsbaar paviljoen ontworpen. KAPKAR/SF – P7S staat prominent op BouwLab, een proefveld voor ontwikkelingen in wonen, in Nijmegen.

De Nijmeegse organisatie Stichting Fabrikaat wil het paviljoen gebruiken voor debatten, presentaties en tentoonstellingen. Het beknopte programma van eisen dat Havermans meekreeg, vroeg om een ruimte voor circa vijftig personen, met ruim invallend daglicht.

Verder had de stichting de uitdrukkelijke wens om het gebouw later te kunnen verplaatsen en een bijzondere verschijningsvorm van het paviljoen. Tot slot vroeg de opdrachtgever aan Havermans om samen te werken met MCT, een bedrijf in oprichting dat een nieuw flexibel bouwsysteem heeft ontwikkeld: KNØP.

Opengevouwen spanten
Voor het ontwerp heeft Havermans uitgegaan van een gebint, het samenstel van balken dat de dragende constructie van bijvoorbeeld een boerderij vormt. De hoofdconstructie heeft hij naar buiten geplaatst. De spanten zijn op een ruimtelijke manier onderdeel van de wand gemaakt; de constructie manifesteert zich nadrukkelijk als integraal onderdeel van het gebouw.

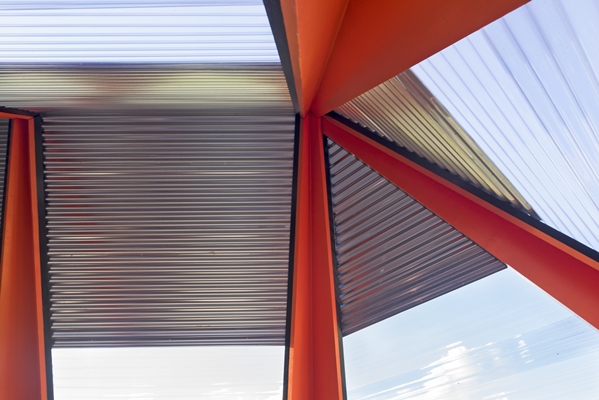

De hoofdconstructie bestaat uit zeven dezelfde spantbenen. Zes daarvan zijn naast elkaar in drie paren opgesteld, de zevende staat daar haaks op en vormt de constructieve beëindiging. De invulling tussen de spanten bestaat uit golfplaat.

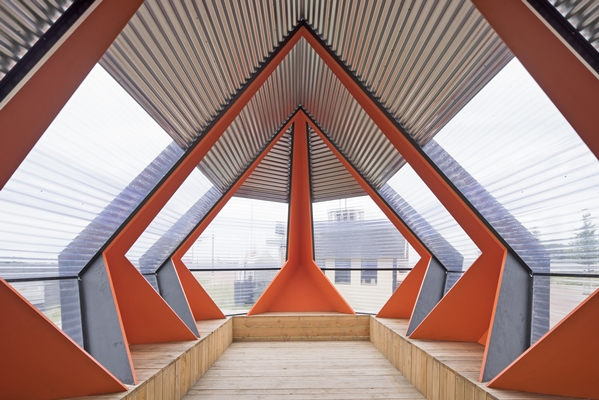

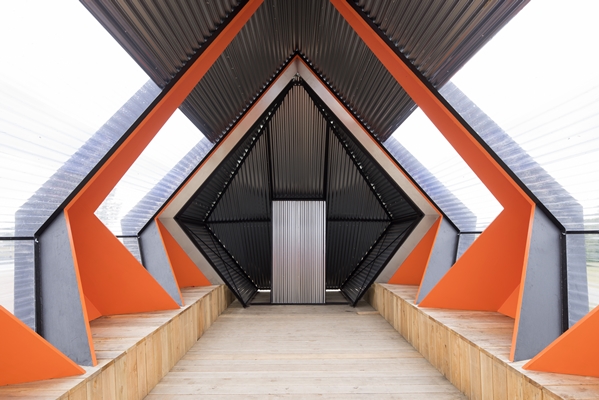

“Door de spanten open te vouwen komt het constructieve moment onder aan het basement te liggen”, legt de kunstenaar-ontwerper uit. “In het interieur heeft het openvouwen een verassend effect.” Daar blijken de spanten holle ruimtes waar drie personen in kunnen zitten.

Segmenten

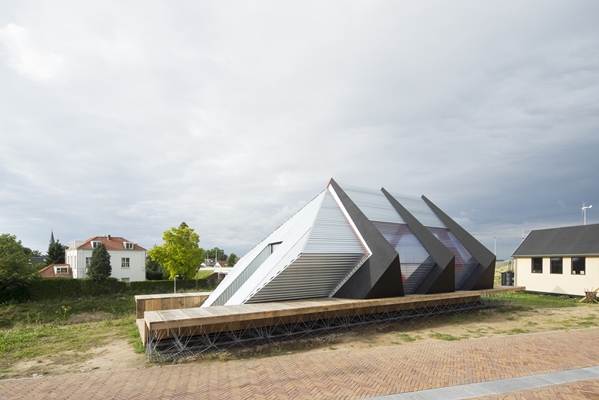

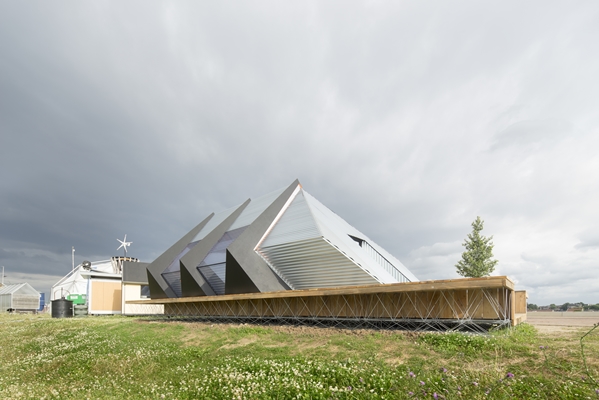

Deze constructie is geplaatst op een verhoogde vloer van ruwe douglas-houten planken, die weer zijn gemonteerd op het KNØP-bouwsysteem. Dit systeem is aan de buitenzijde bewust niet afgedekt om de schoonheid van de ingenieursconstructie te benadrukken.

Het hele paviljoen is in segmenten opgebouwd en kan redelijk eenvoudig weer worden herplaatst, aldus Havermans. Met het experimentele bouwwerk en zijn dynamische verschijningsvorm heeft Havermans “een krachtig signaal” willen afgeven, dat “architectuur ook vanuit een eenvoudige situatie kan worden gecreëerd.”

BouwLab en GR#D
Het paviljoen is gerealiseerd op BouwLab, een tijdelijk proefveld waar wordt geëxperimenteerd met nieuwe vormen van wonen, bouwen en ontwerpen. De bezoeker vindt er, naast de KAPKAR/SF – P7S bijvoorbeeld het zelfvoorzienende expeditiestation de MIR, een tijdelijk op te bouwen watertoren en het Single Tiny House.

Na BouwLab, dat 23 september 2016 afloopt, start Stichting Fabrikaat een volgend experiment met nieuwe vormen van ontwerpen, bouwen en wonen. Ook bij dit project, GR#D, wordt de KAPKAR/SF – P7S opgebouwd.
