Vleugelschild inspireert tot paviljoendak

23 mei 2016, 12:40

Het Victoria and Albert Museum in Londen heeft in zijn tuin een paviljoen onthuld, dat architectuur, constructietechniek en biomimicry integreert.

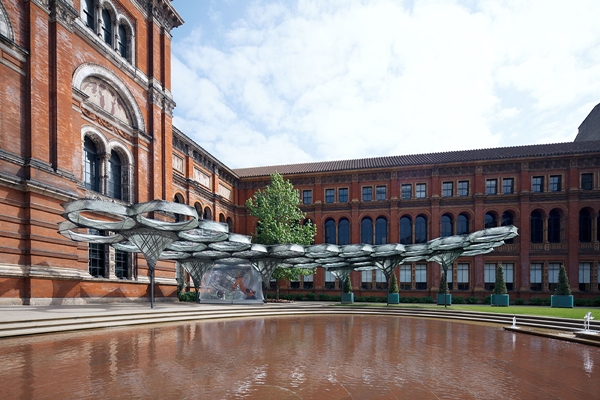

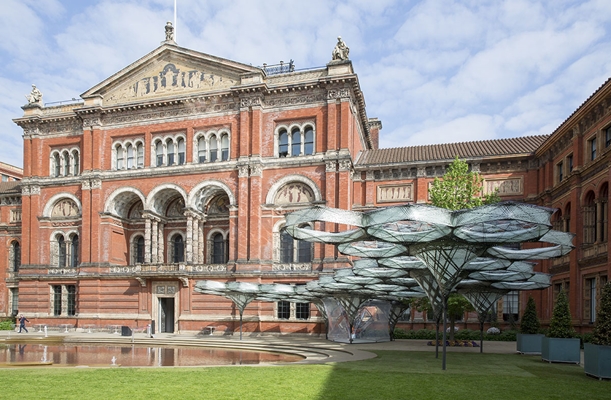

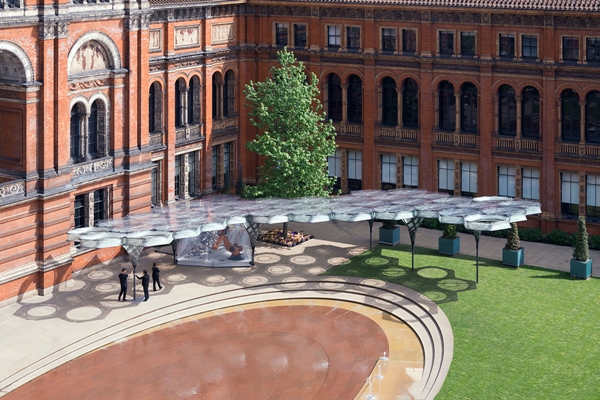

Het zogenoemde Elytra Filament Pavilion is de uitkomst van een onderzoek naar de vertaling van een biologische vezelstructuur naar architectuur. Het bouwwerk in de tuin van het Victoria and Albert Museum (V&A) is geïnspireerd op de lichtgewicht constructie van de elytra – de dekschilden of verharde voorvleugels – van vliegende keversoorten.

Het paviljoen is ontworpen en ontwikkeld door de architect Achim Menges, in samenwerking met Moritz Dörstelmann en de ingenieurs Jan Knippers en Thomas Auer. Ze hebben gebruik gemaakt van een fabricagetechniek met een robot, die is ontwikkeld door het Institute of Computational Design (ICD) en Insititute of Building Structures and Structural Design (ITKE) van de universiteit van Stuttgart.

Gevlochten componenten

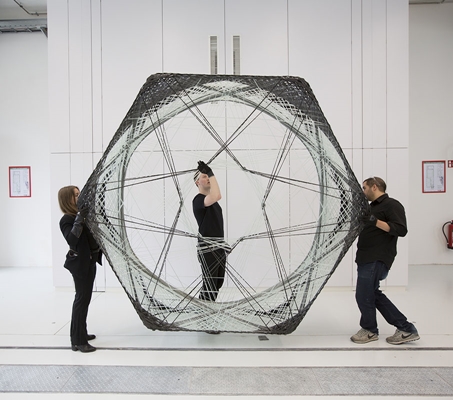

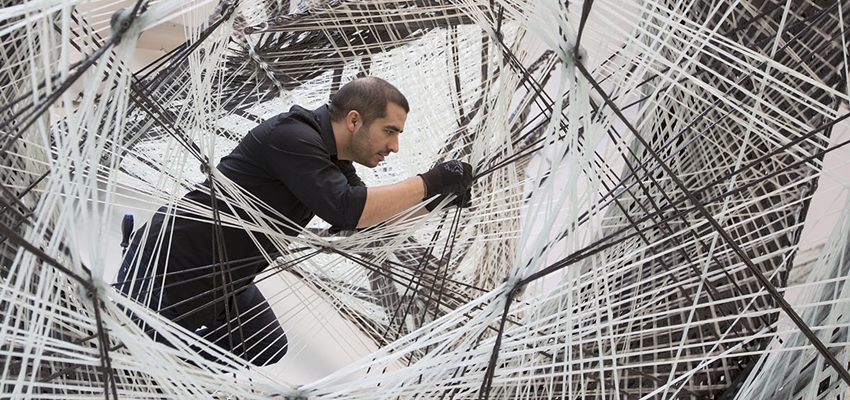

In vier voorafgaande jaren van onderzoek heeft het team een nieuwe wijze van het vlechten van composietmateriaal door een robotarm ontwikkeld. Koolstof- en glasvezeldraden worden verweven tot celachtige modules die zijn te gebruiken als componenten voor grotere constructies. De draden zijn verzadigd van een hars, dat uithardt nadat de draden rond een hexagonale stellage zijn gevlochten.

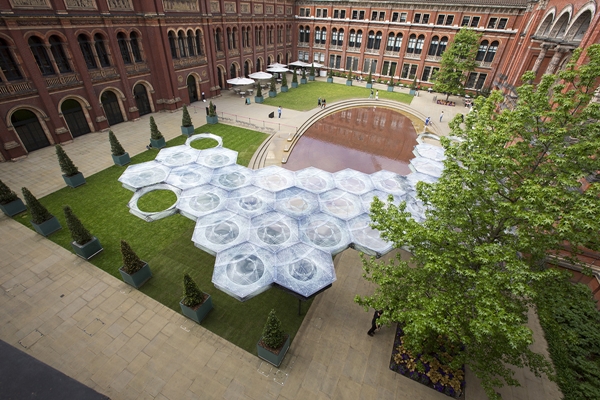

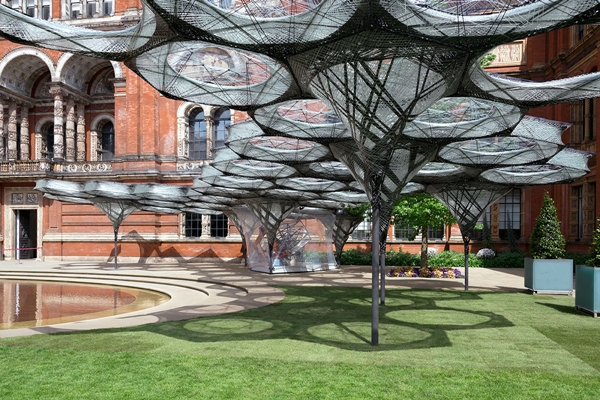

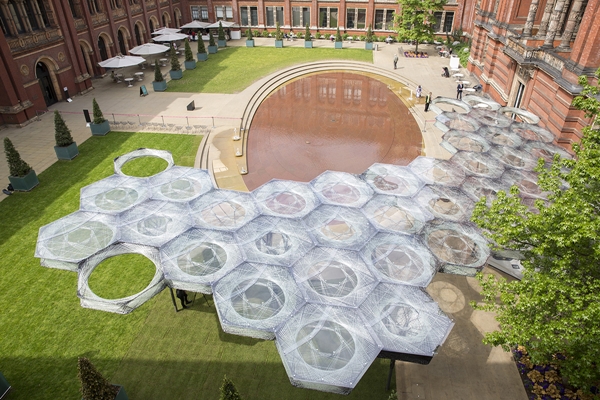

Het dak van het Elytra Filament Pavilion, met een grootte van 200 m2, bestaat uit veertig hexagonale componenten. Elk component weegt gemiddeld 45 kg en wordt vervaardigd in circa drie uur. De celachtige componenten rusten op in totaal negen, eveneens gevlochten kolommen.

Groeiend paviljoen
De onthulling van het paviljoen markeert de opening van het eerste ‘Engineering Season’ dat V&A organiseert. Het Elytra Filament Pavilion is gedurende het hele seizoen te zien en zal bovendien groeien in reactie op het gebruik door bezoekers.

Sensoren registeren de bewegingen en het gebruik van mensen onder het dak. Op basis van de verzamelde gegevens zal de robotarm ter plekke op een aantal dagen in september het paviljoen uitbreiden. Het Engineering Season is vorige week gestart en duurt tot 6 november.
