Royal3D en ArchiTech realiseren 3D geprint werkpaviljoen uit afval

4 maart 2021, 10:07

In het Rotterdam Makers District gevestigde ondernemers Royal3D en ArchiTech Company hebben een modulaire, demontabele en circulaire werkplaats ontworpen, die met gerecycled materiaal 3D wordt geprint. De eerste R-Iglo, gemaakt in opdracht van het Havenbedrijf Rotterdam, is in tien dagen geprint.

Veel bedrijfsloodsen in de haven bieden zeeën aan ruimte, maar het ontbreekt er nog wel eens aan een comfortabele werkplek, zo weet Havenbedrijf Rotterdam. Het bedrijf gaf een aantal ondernemingen in het Rotterdam Makers District opdracht om daarvoor een slimme, flexibele en duurzame oplossing te bedenken.

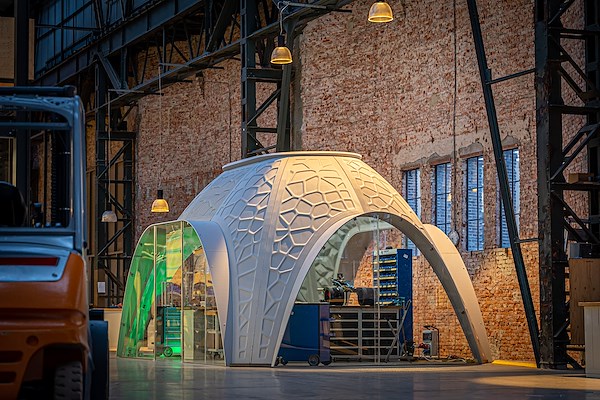

Royal3D en ArchiTech Company ontwikkelden het concept R-Iglo, een paviljoen dat binnen een grote ruimte kan worden opgebouwd. De constructie wordt opgebouwd uit kleinere en grotere losse elementen. Het modulaire karakter maakt het paviljoen makkelijk op te bouwen, maar even eenvoudig te demonteren om vervolgens te verplaatsen of op te slaan.

Vezelversterkt
De onderdelen worden geprint door Royal3D met, aldus de onderneming, “één van ’s werelds grootste CFAM-printers”. De afkorting staat voor ‘Continuous Fibre Additive Manufacturing’, wat inhoudt dat bij de printer in staat is om korte vezels mee te printen, die het basismateriaal versterken.

Voor de R-Iglo gebruiken de makers glasvezels ter versterking en gerecycled Post Industrial PETG (PIPG) als printmateriaal. Het hier gebruikte PET-materiaal is als afval afkomstig uit de industrie. Het is 100% herbruikbaar en bijzonder geschikt voor de 3D-printtechniek, leggen de ontwerpers van het paviljoen uit. “Als een print mislukt, is het te hergebruiken voor een nieuwe print.”

De R-Iglo bestaat uit 81% gerecyclede PIPG en 19% glasvezeltoevoeging. De toevoeging van glasvezels maakt het materiaal stijver en beter bestand tegen mechanische impact. Daardoor is in dit ontwerp minder materiaal nodig; er wordt 44% materiaal bespaard ten opzichte van het gebruik van reguliere PET, aldus Royal3D en ArchiTech Company.

Parametrisch model
Met het oog op een maximale materiaalbesparing (en daarmee verduurzaming van het ontwerp) hebben de ontwerpers ‘computational design’ ingezet. Aan de hand van een parametrisch model kon het materiaalgebruik worden geoptimaliseerd, met behoud van maximaal comfort: een behagelijke, functionele werkplek met voldoende daglicht.

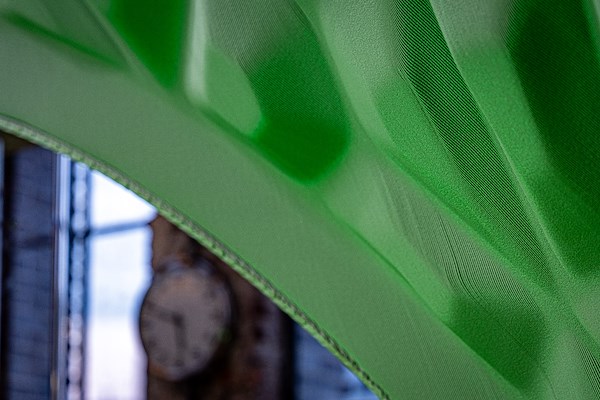

De opvallende voronoi-structuur die met het parametrisch model is gecreëerd heeft een esthetische kwaliteit, maar geeft de constructie ook zijn sterkte en stijfheid. Aan de binnenzijde zorgt het voorts voor een diffuus oppervlak dat bijdraagt aan een aangename akoestiek, vertellen de ontwerpers.

De 3D-printer van Royal3D, opgesteld in ‘De Werkplaats’ aan de Merwehaven in M4H, is volgens de onderneming op dit moment een van de snelste printers die grote objecten kan afleveren. De maximale grootte van een te printen object is 4 x 2 x 1,5 meter. Met de printcapaciteit van 15 kilo per uur kon het hele paviljoen in tien dagen worden geprint, aldus Royal3D.

Complete en comfortabele werkplek

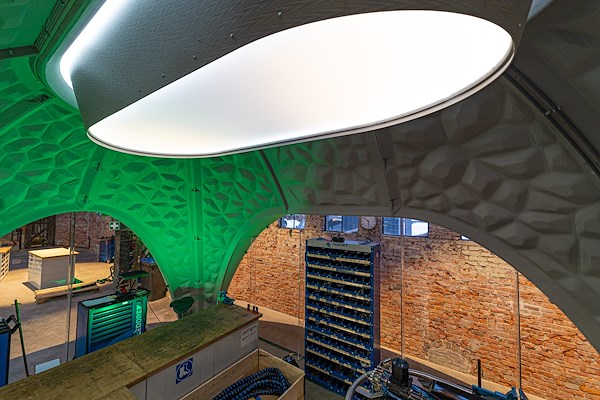

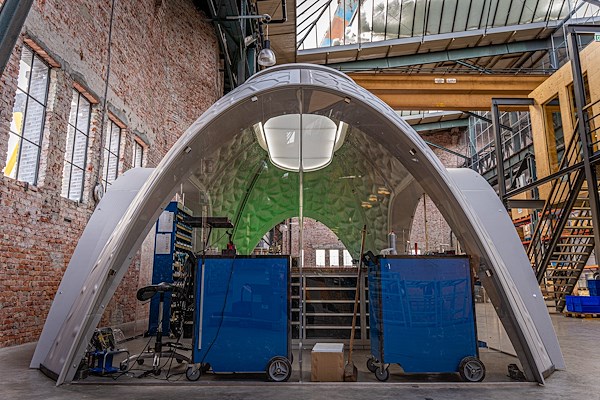

Om aan alle eventuele gebruikerswensen te kunnen voldoen is een familie van bouwdelen ontworpen, die op tal van manieren kunnen worden samengesteld tot een werkplek van 25 tot 200m². Een zogenoemd keystone-element in de top van de R-Iglo verbindt de delen en bevat de installaties.

De R-Iglo is voorzien van stopcontacten, verlichting, ventilatie en verwarming. De CO₂-footprint van het modulaire werkpaviljoen is klein, aldus de makers, door het gebruik van duurzame, lokaal opgewekte elektriciteit en de gekozen productieprocessen.

Pilot

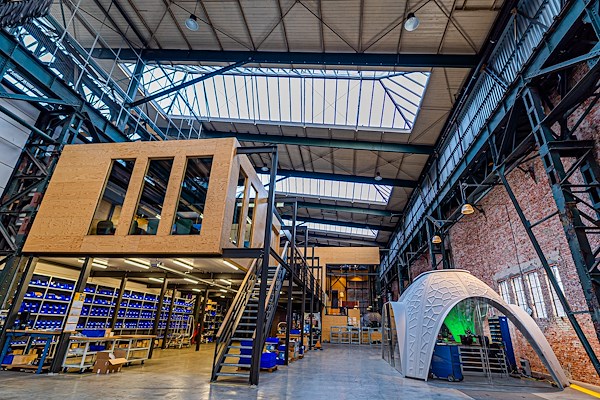

Op dit moment is de R-Iglo een pilotproject. Het eerste paviljoen is nu in gebruik bij een van de huurders van Havenbedrijf Rotterdam. Onderstaande video gaat daar over. Als het ontwerp goed blijkt te functioneren, wil de afdeling Real Estate van het Havenbedrijf de R-Iglo in haar aanbod opnemen, zodat huurders een comfortabele werkplek in de grote hallen kunnen plaatsen.

De naam van het paviljoen is, zo melden Royal3D en ArchiTech Company, afgeleid van de vorm, met de letter R van Reusable, Recycled en Rotterdam.

https://vimeo.com/518099593
