Ingetogen brug voor lokaal verkeer Muiden

20 november 2015, 11:26

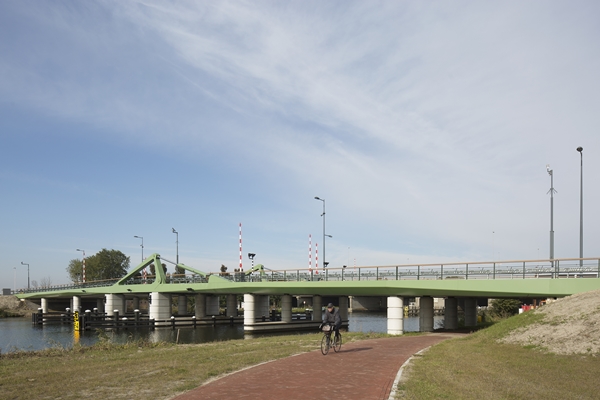

Dit najaar is over de Vecht bij Muiden de Spieringbrug geopend. De door Quist Wintermans Architekten (QWA) ontworpen brug voor lokaal was noodzakelijk vanwege de verplaatsing van de snelweg. Het brugdek van kunststof heeft een mosgroene kleur, zodat het bouwwerk aansluit bij het ingetogen karakter van de omgeving, het water en de met bomen begroeide oevers.

Door zo weinig mogelijk obstakels in het water te plaatsen, is het doorzicht zowel boven als onder het brugdek grotendeels behouden. Zo ontbreekt een basculekelder en is het aantal pijlers onder de brug beperkt gehouden. In de ronde betonnen pijlers zijn horizontale, diepe groeven opgenomen. Deze geven de suggestie van gestapelde natuurstenen blokken, aldus QWA.

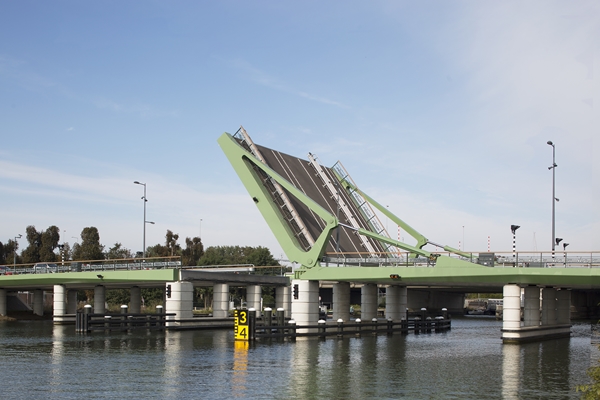

De zichtbare constructie van het openingsmechanisme laat zien hoe deze functioneert. Het mechanisme bestaat uit twee stalen armen in de vorm van driehoeken en grote hydraulische cilinders. Met behulp van oliedruk trekken deze als spieren aan de armen waar het beweegbare deel van de brug aan vastzit.

Het is een ongebalanceerde brug. Om zoveel mogelijk gewicht te besparen is het bewegende deel zo klein mogelijk gemaakt. Het kunststof dek is ten opzichte van staal ongeveer de helft lichter. De krachtbron voor de aandrijving is een hydraulische pomp. Deze installatie staat in een kelder onder het landhoofd.

Als ornament dient een geschreven letter, gemaakt van stripstaal. In de zijkant van het brugdek is in een horizontale band de naam Muiden achter elkaar geplaatst. Als het twaalf bij zestien meter grote dek wordt geopend, kunnen wachtende automobilisten een ‘handgeschreven’ gedicht over de Vecht lezen. Na jaren kennen ze het misschien van buiten, zegt QWA.
