Nieuwe fietsbrug ingehangen bij Tilburg

17 juli 2013, 14:48

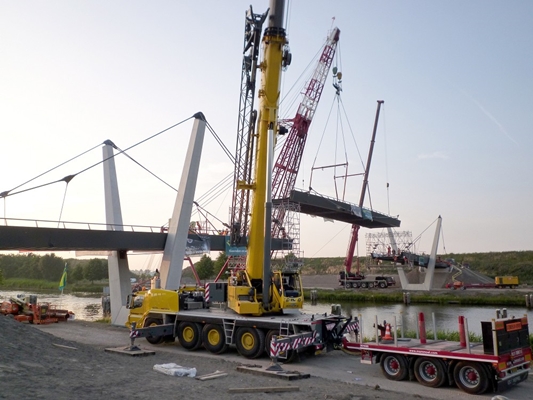

Afgelopen weekend is de nieuwe fietsbrug Voldijk in Tilburg op zijn plek gehangen. Quist Wintermans Architekten

(QWA) heeft het bouwwerk naar het principe van een hangbrug ontworpen met een vrije overspanning van zeventig meter.

De nieuwe fietsbrug hangt over het Wilhelminakanaal ten westen van Tilburg. De brug zal dienst doen als verbinding voor het woon-werkverkeer tussen de woonwijk Reeshof en bedrijventerrein Vossenberg. Vanwege de mooie omgeving met het kanaal, groene oevers en bomenrijen is het brugontwerp ingetogen gehouden, aldus QWA.

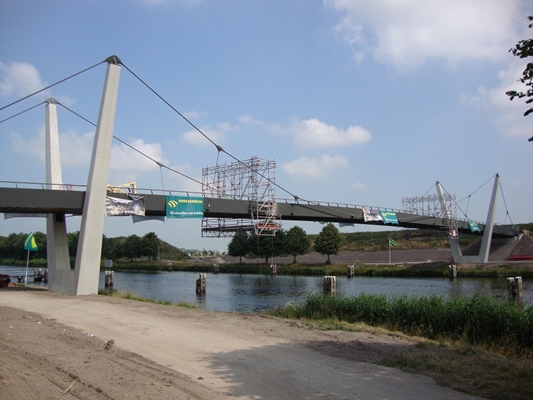

De brug is in drie delen gemonteerd en heeft een totale lengte van ruim honderd meter. Op beide oevers staan betonnen pylonen tussen de bomenrijen. De pylonen zijn zo laag mogelijk zodat ze minimaal opvallen, terwijl ze hoog genoeg zijn om de trekkrachten in de kabels beheersbaar te houden. De uiteindes van de v-vormige pylonen lopen taps toe waardoor ze slank ogen.

Vanwege de beperkte breedte van het brugdek was het mogelijk om een trogligger van staal toe te passen, aldus QWA. Hierdoor kan het rijdek vrij dun gehouden worden en is de helling zo gering mogelijk. Doordat de dichte borstweringen van de trog stijfheid geven aan het dek, zijn slechts om de tien meter hangers nodig.

Fietsers hebben een vrij uitzicht over het kanaal. Voor optimale veiligheid is boven de gesloten borstwering een minimaal hekwerk met ingebouwde verlichting ontworpen. Verlichting in het liggende vlak van de pylonen zorgt voor een zacht schijnsel omhoog ter oriëntatie van fietsers en schippers.

De oplevering van de brug staat gepland voor eind september 2013. De brug wordt uitgevoerd door Dura Vermeer in opdracht van de gemeente Tilburg.
