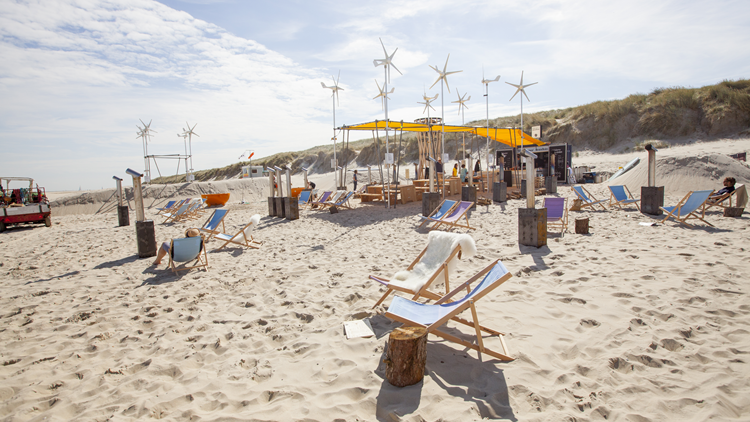

Strandtuin, Vlieland.

'Shukhoviaanse' watertoren voor tijdelijk gebruik

29 oktober 2015, 15:44

Op de binnenplaats van de Kazerne in Eindhoven stond tijdens de Dutch Design Week een meer dan zeven meter hoge watertoren. De constructie is een ontwerp van productontwerper Rick Tegelaar en architect Arno Geesink.

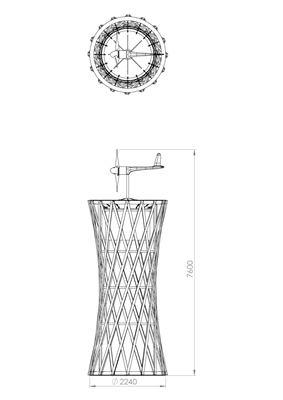

De watertoren is een hyperbolische constructie (een soort dubbelgekromd vlak) uit houten latten en stalen verbindingen, met bovenin een reservoir voor duizend liter water. Door de hoogte (met de reservoirbodem op zo'n vier meter) ontstaat voldoende waterdruk om water te kunnen distribueren.

Een kleine windturbine in de top levert energie voor een elektrische pomp die opgevangen regenwater vanuit filterbakken naar het reservoir brengt. Voor het ontwerp hebben de ontwerpers intensief samengewerkt met ingenieursbureau ABT uit Velp.

Lichtgewicht en stabiel
De constructie van de watertoren is gebaseerd op de Shukhov Tower in Moskou. De zendtoren is tussen 1920 en 1922 gerealiseerd naar ontwerp van de ingenieur Vladimir Shukhov; de kegelvormige structuur met een (gedraaid) grid van balken maakt de toren licht maar stevig en in hoge mate ongevoelig voor windbelasting.

Tegelaar en Geesink zagen nog een aantal voordelen. De constructie is eenvoudig zelf op te bouwen en af te breken, met mankracht en gangbaar gereedschap. De onderdelen kunnen als een lichtgewicht, plat pakket worden vervoerd; "Afgezien van het reservoir", geeft Geesink toe. "Daar willen we nog een passend alternatief voor bedenken."

Tijdelijke constructie
Doordat de toren eenvoudig in onderdelen is te vervoeren en eenvoudig kan worden opgebouwd en ontmanteld, is hij geschikt om op de meest uiteenlopende locaties te worden ingezet. Bij evenementen is de toren een geschikt tijdelijk watersysteem.

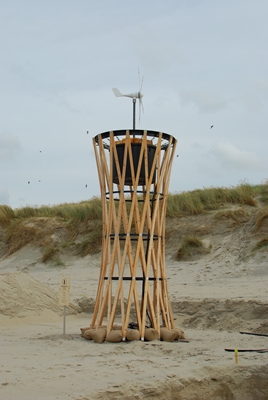

De watertoren is aanvankelijk door Tegelaar en Geesink ontwikkeld voor het festival Roof Garden Arnhem. Nadat het daar als irrigatiesysteem afgelopen zomer functioneerde, is de watertoren tijdelijk gebruikt tijdens de Strandtuin van Weltevree op het Vlielandse festival Into The Great Wide Open. In Eindhoven verscheen de toren voor de derde maal.

Trefwoorden

arno geesink shukov tower tijdelijke bouw vladimir shukhov dutch design week rick tegelaar kraft architectuur watertoren
