Everton Stadium Liverpool

Staande naalddak voor het nieuwe Everton Stadium

2 uur geleden

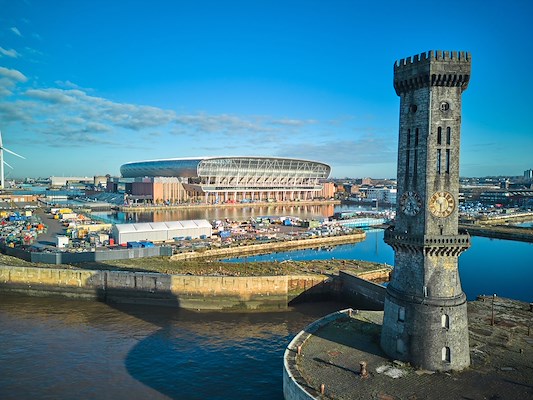

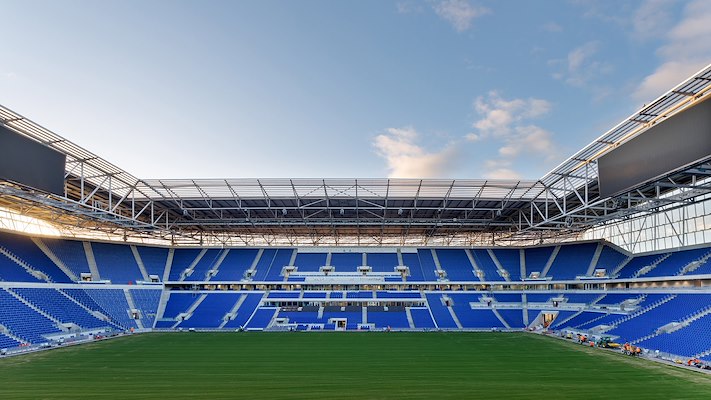

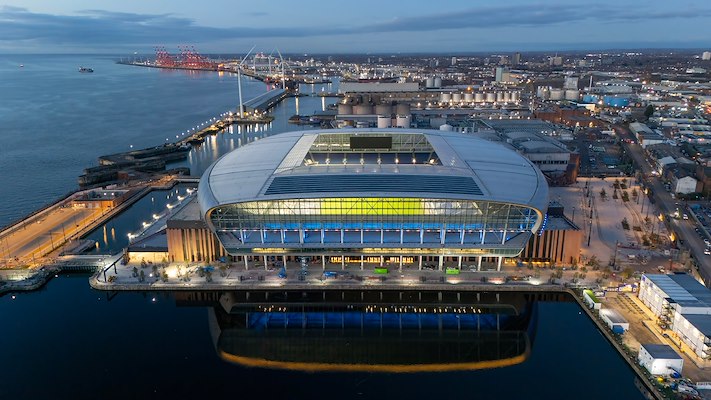

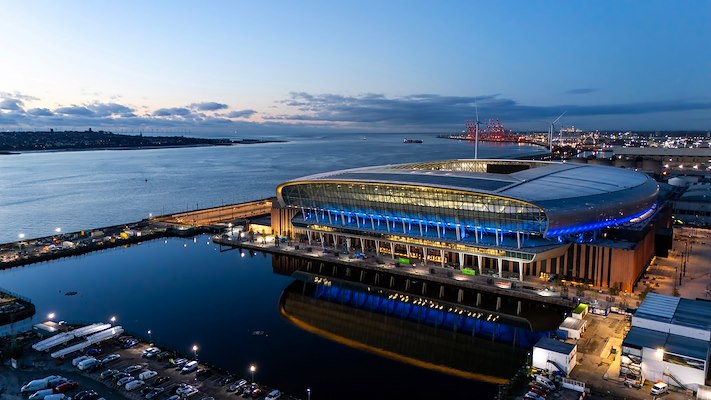

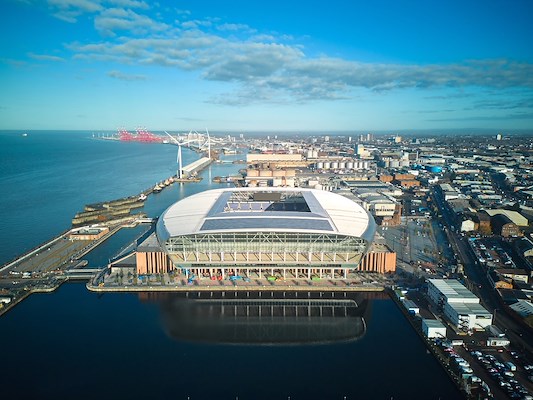

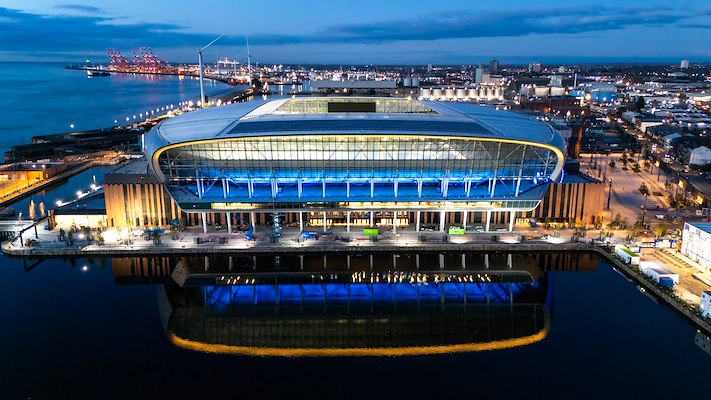

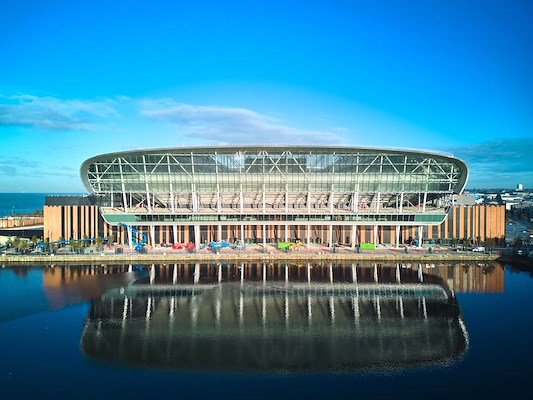

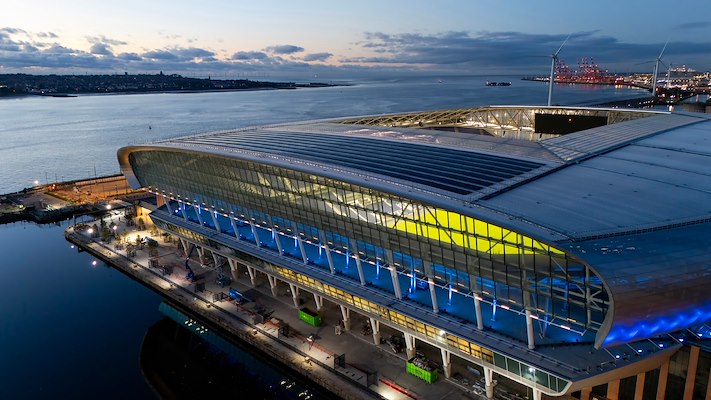

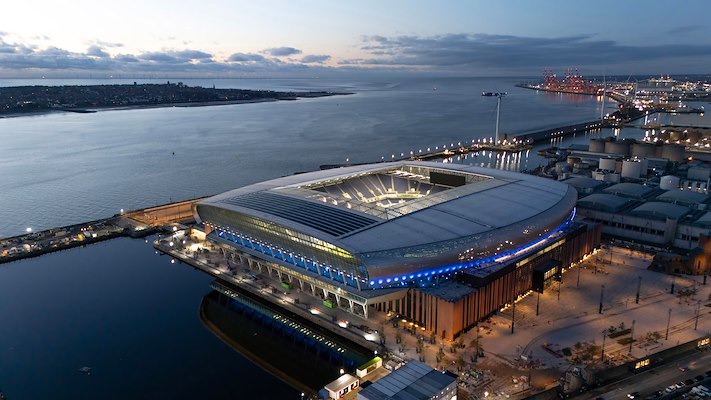

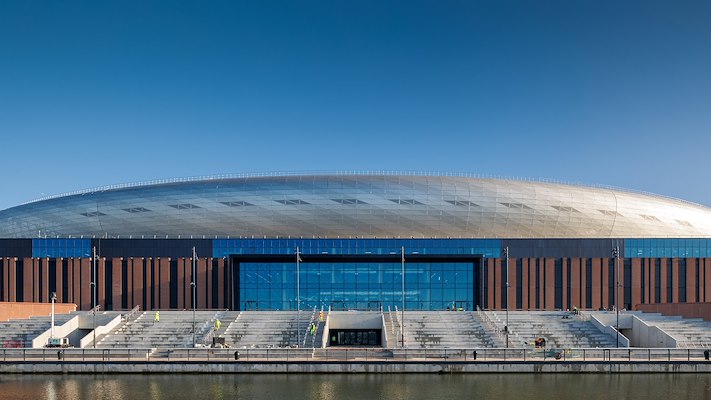

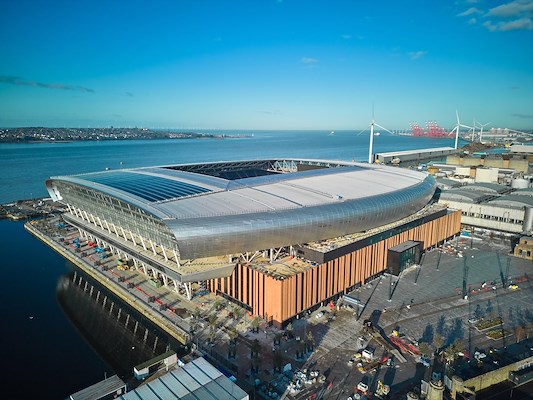

Met het nieuwe Everton Stadium aan het Bramley-Moore Dock ontstaat een architectonisch monument in het hart van Liverpool. Het ontwerp van het internationaal gerenommeerde bureau BDP Pattern grijpt terug op de industriële geschiedenis van het havengebied en interpreteert deze op een eigentijdse manier met een heldere vormentaal en expressieve materialen. Het stadion combineert techniek, traditie en sfeer – met een capaciteit van 52.888 zitplaatsen, een indrukwekkende bakstenen gevel en een steile tribunevorm die nabijheid en emotie voelbaar maakt. BEMO mocht aan het project meewerken en realiseerde het wijd overspannen, dynamisch gevormde staande naad dak – technisch veeleisend, visueel krachtig en een integraal onderdeel van de totale architectuur.

Uitdaging stadiondak: complexe geometrieën en maritiem klimaat

Voor het nieuwe Everton Stadium in Liverpool werkte BEMO UK in de beginfase nauw samen met BDP Pattern Architects om een op maat gemaakte dakoplossing te ontwikkelen. De iconische dakconstructie aan de historische havenpromenade vereiste niet alleen ontwerpgevoeligheid, maar ook de hoogste technische precisie – met name met betrekking tot geometrie, materiaalgedrag en weersbestendigheid in een maritieme omgeving.

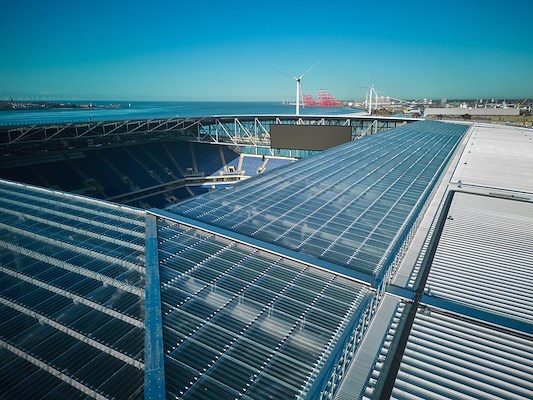

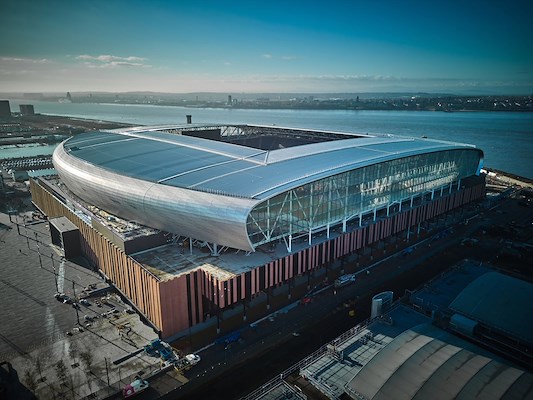

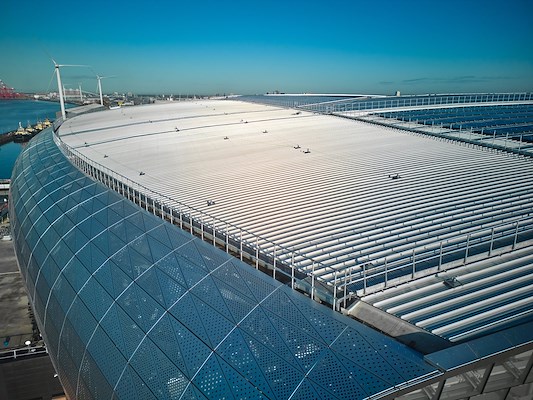

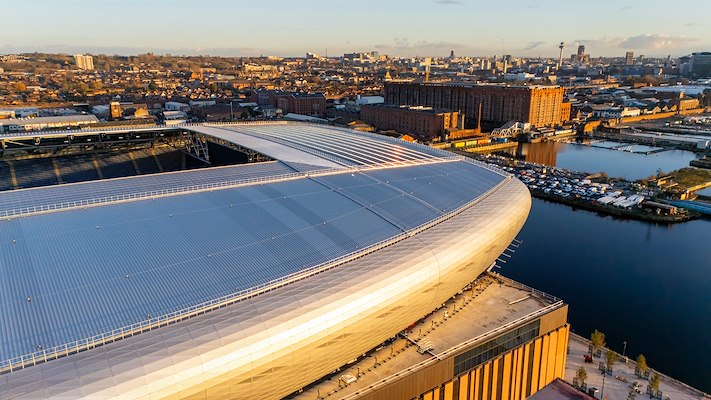

Het stadiondak heeft complexe, in twee richtingen gebogen oppervlakken, waardoor de onderconstructie op maat moest worden aangepast aan de geometrie van het gebouw. Het gebruikte BEMO-systeem werd speciaal op de dakvorm afgestemd, waarbij bijzondere aandacht werd besteed aan de vlakke rondingen en geringe dakhellingen in het centrale gedeelte van de noord- en zuiddaken. Om risico's van negatieve dakhellingen te vermijden, werden gedetailleerde bewegings- en tolerantieanalyses in het systeemontwerp geïntegreerd. Het vaste punt werd strategisch op het hoogste punt van de curve geplaatst om thermische uitzettingen effectief te controleren. Bovendien werd in deze gevoelige zones de BEMO-wulstvouwafdichting gebruikt voor maximale veiligheid.

Precisie door 3D-metingen en digitaal model

Een essentieel onderdeel van de planningsdienst was de inventarisatie door het eigen planningsbureau, die werd vastgelegd in een uiterst nauwkeurig 3D-model. Dankzij deze digitale inventarisgegevens konden alle bouwtoleranties vooraf worden gecompenseerd – nog voordat de onderconstructie in productie ging. Alle geometrische aanpassingen konden op basis van het model worden uitgevoerd, wat een exacte pasnauwkeurigheid op de bouwplaats garandeerde.
Het ontwerpteam gaf de gemodelleerde informatie rechtstreeks door aan de onderaannemers voor de uitvoering – een cruciale bijdrage aan de BIM-gebaseerde implementatie en het voorkomen van nabewerkingen ter plaatse.

Efficiënte bouwplaatslogistiek en productie ter plaatse

De dakprofielen zijn aan de noord- en zuidzijde 172 m lang en aan de oost- en westzijde ongeveer 45 m. De tot 172 m lange staande naadbanen werden direct op het dakoppervlak geproduceerd om transportwegen te minimaliseren en materiaalscheuren te voorkomen. De positionering van de rolvormer werd zorgvuldig gepland, zowel vanuit het oogpunt van efficiëntie als veiligheid (weer, windbelasting, enz.). Onder optimale omstandigheden kon een baan van 172 m (met een oppervlakte van 68 m²) in minder dan vier minuten worden geproduceerd – een bewijs van de hoge procesbetrouwbaarheid en precisie ter plaatse.

Download brochures

BEMO Metalen Daken

Brochure

Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.

Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen. Heb je nog geen account? Maak dan hier een gratis account aan.

Voornaam

Achternaam

E-mailadres

Downloaden

Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons privacybeleid.

Brochure

Locatie

Trefwoorden

felsbaan felsbanen felsprofielen daken aluminium felsdak aluminium fesldak

BEMO SYSTEMS GmbH

Download brochures (1)Neem contact op

Staat van realisatie Voltooid

Start ontwerpproces 2017

Start bouw 2021

Oplevering 2024

Ingebruikname 2025

Plaats Liverpool

Kosten 750000000

Meewerkende partijen

ArchitectMeis Architects (stages 1–3), BDP Pattern (design development and delivery)OntwerpteamDan MeisOpdrachtgeverEverton Football ClubAannemerLaing O’RourkeConstructeurLaing O’Rourke, Buro HappoldLandschapsarchitectPlanit-IE
