Vouwwandsysteem CF 77

19 september 2012

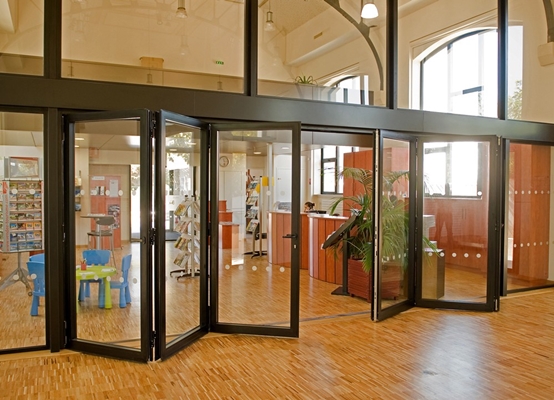

Slanke aluminium vouwwand van Reynaers

Verdiepingshoog, slank, WKII en een uitstekende isolatie: het aluminium vouwwandsysteem CF 77 van Reynaers voldoet aan alle moderne eisen. Het slanke profiel heeft een esthetische uitstraling die tot zijn recht komt bij zowel nieuwbouw als renovatie.

Het nieuwe vouwwandsysteem CF 77 beschikt over een aantal unieke eigenschappen:

Esthetisch
Het slanke vouwwandsysteem sluit naadloos aan op de vormgeving van het raam- en deursysteem CS 38-SL. Afhankelijk van de situatie kan gekozen worden uit drie verschillende dorpel-detailleringen: van vlak tot een opstaande dorpel die volledige waterdichtheid tot 600 Pa garandeert.

Afmeting en prestaties
De vouwwand is omkeerbaar zodat men de keuze heeft of de elementen bij opening binnen of buiten geplaatst worden. Het is ook mogelijk om het buitenste element als loopdeur uit te voeren. De deurelementen kunnen tot een hoogte van 3 meter worden uitgevoerd, hiervoor is het mogelijk beglazing tot 120 kg toe te passen per deurelement. De maximale totale breedte bedraagt 6,8 meter. Uitstekende technische prestaties met veel comfort (isolatiewaarde bedieningsgemak) en veiligheid (WKII)

De vouwwand in de praktijk
De CF 77-vouwwanden van Reynaers zijn toegepast in het Nedinsco-complex in Venlo. Hier is het vlakke systeem gebruikt als vervanging van de stalen ramen die in dit monumentale gebouw zaten, maar die niet meer voldeden aan de hedendaagse eisen. Nedinsco is een bijzonder voorbeeld van industriële architectuur, de Nieuwe Zakelijkheid, net als de Van Nellefabriek in Rotterdam. Het is van oorsprong een fabriekscomplex voor fabricage van de periscopen van Carl Zeiss Jena en werd rond 1920 ontworpen door de Duitse architect Hans Schlag. Als onderdeel van plan Maaswaard wordt het gebouw in 2012 naar plannen van Diederen Dirrix architecten uit Eindhoven volledig gerenoveerd en gerestaureerd.

Strijp-S
Een andere toepassing van het CF 77-systeem van Reynaers is in gebouw SBP (gebouw Anton), één van de voormalige Philipsfabrieken op Strijp-S in Eindhoven. Bij dit project zijn de oorspronkelijke stalen ramen in de gevel aan de spoorzijde vervangen worden door vouwwanden van de slanke SL-variant van het systeem. Strijp-S wordt getransformeerd van een afgesloten industriële enclave naar een bruisende nieuwe wijk in het hart van de stad. Naar de ontwerpen van Diederen Dirrix architecten uit Eindhoven krijgt gebouw Anton een combinatie van functies als wonen, werken en recreëren.

Kijk voor meer informatie en technische specificaties op de website van Reynaers.
