Spoorbrug over A1 'uitzonderlijke ontwerpopgave'

11 mei 2016, 14:36

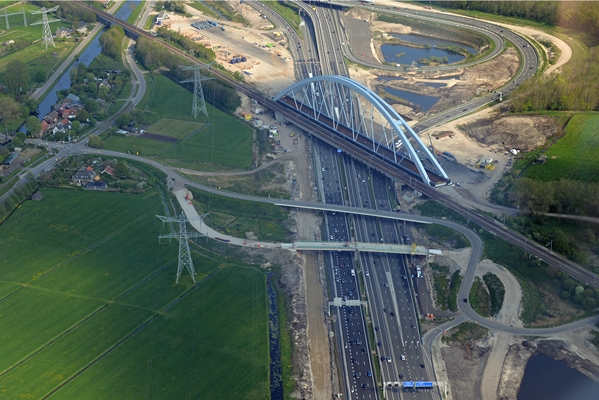

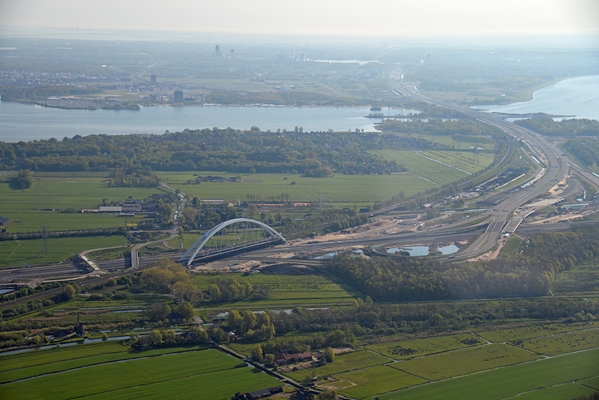

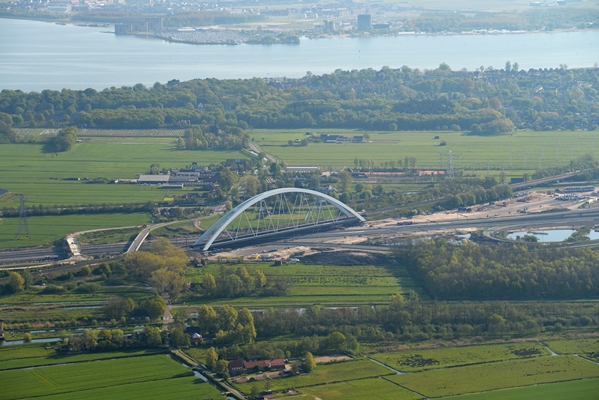

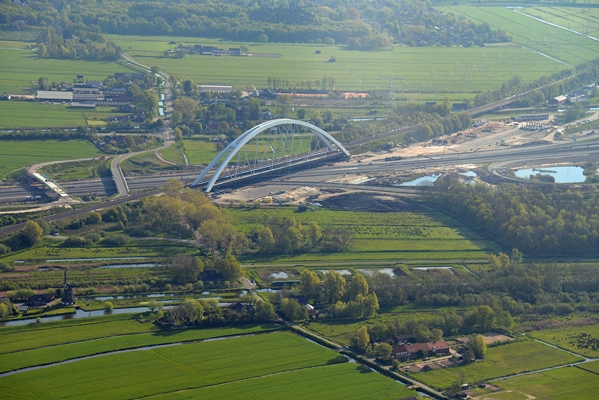

Afgelopen weekend is op succesvolle wijze de nieuwe spoorbrug in het knooppunt Muiderberg naar zijn tijdelijke nieuwe locatie verplaatst. Met behulp van SPMT’s (Self Propelled Modular Transporter) heeft het imposante bouwwerk een afstand van ongeveer vierhonderd meter afgelegd. De spoorbrug ligt nog enkele maanden naast de bestaande brug.

Deze zal in augustus worden gesloopt, waarna de nieuwe spoorbrug op zijn definitieve plek kan worden geschoven. De door Zwarts & Jansma Architects ontworpen brug is volgens Rijkswaterstaat het grootste object dat ooit door mensen is verplaatst. Het is met een hoofdoverspanning van ongeveer 255 meter tevens de grootste spoorbrug van Nederland.

Niet alleen dit gegeven maakte de brug tot een uitzonderlijke ontwerpopgave, meldt Zwarts & Jansma. De spoorbrug overspant in één keer snelweg A1, onder een zeer schuine hoek van 27 graden. De brug is het resultaat van een integraal ontwerpproces, waarin architectuur, landschap, constructie en de lokale assemblagemogelijkheden samenhangen.

Het architectonisch en landschappelijk ontwerp is afgestemd op het ambitiedocument, dat een ranke brug met een luchtige en transparante vormgeving vereiste. In het ontwerp is onderscheid gemaakt tussen de hoofdonderdelen van de brug; de bogen en het dek. De bogen bepalen het beeld vanuit de verte, het dek is daaraan ondergeschikt en krijgt pas bij benadering de aandacht.

De brug heeft een stalen hoofddraagconstructie. Doordat de twee kokervormige bogen raken elkaar aan de bovenkant net niet raken, is het vereiste ‘luchtige’ beeld ontstaan. Doordat het zijvlak van de bogen niet loodrecht op de snelweg staat, maar enigszins schuin, reflecteert het de weersomstandigheden. Het bovenste schuine vlak vangt zonlicht, het deel onder de knik ligt in de schaduw.

Zandhazenbrug
De spoorbrug heeft als naam de Zandhazenbrug gekregen, naar de bijnaam van de inwoners van het op een zandrug gelegen Muiderberg. De brug werd sinds 2014 opgebouwd naast de snelweg en zal in de komende maanden worden afgebouwd door de aannemer. De realisatie is in handen van consortium SAAone, dat is belast met de realisatie van het project A1/A6 Diemen-Almere Havendreef.

Laatstgenoemde project is onderdeel van de weguitbreiding Schiphol-Amsterdam-Almere. De komende jaren worden de drukke snelwegen in dit gebied verbreed met een of meerdere rijstroken, wat de doorstroming en bereikbaarheid van de noordelijke Randstad moet verbeteren. Een goede inpassing in het landschap en diverse geluidmaatregelen moeten de kwaliteit van de omgeving vergroten.

https://youtu.be/7L32wC2qNAY

https://youtu.be/fems01oUWX4

Trefwoorden

spoorbrug muiderberg zwarts & jansma saaone

1	Vijf nominaties voor de prijs voor Architect van het Jaar 2026 dinsdag, 1 september
2	Nominaties Woongebouw van het Jaar 2026 bekend donderdag, 3 september
3	HA-HA transformeert Rotterdamse Julianakerk tot JUUL woensdag, 2 september
4	Hoogbouwcomplex KJ Den Haag opgeleverd vrijdag, 4 september
5	BNLA architecten voorziet Kauwgomballenfabriek van optopping met 65 woningen dinsdag, 1 september

Gerelateerde nieuwsberichten

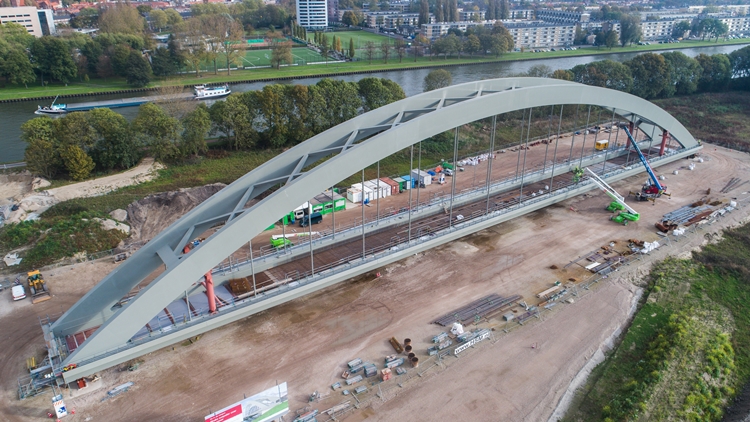

Een ensemble van bruggen over Amsterdam-Rijnkanaal

20 november 2017

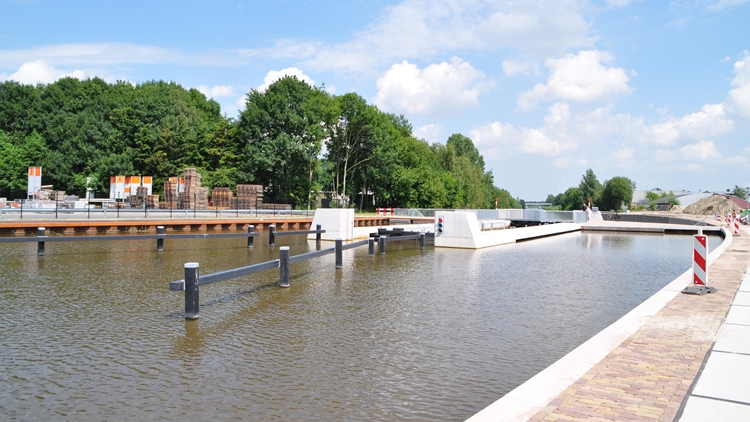

ZJA maakt van sluis een waterpoort voor de stad

30 augustus 2017

Nieuw leven voor Diamantbeurs als Capital C

24 november 2016

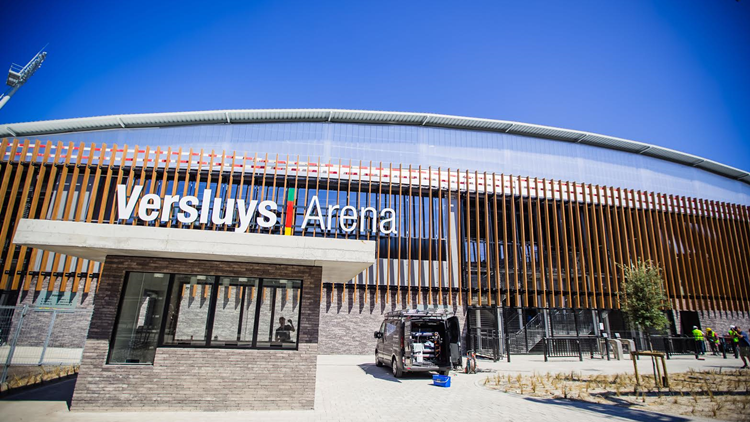

Nieuwe hoofdtribune visitekaartje KV Oostende
