De Nieuwe Herdgang
23 juni 2022
1
0
0
0

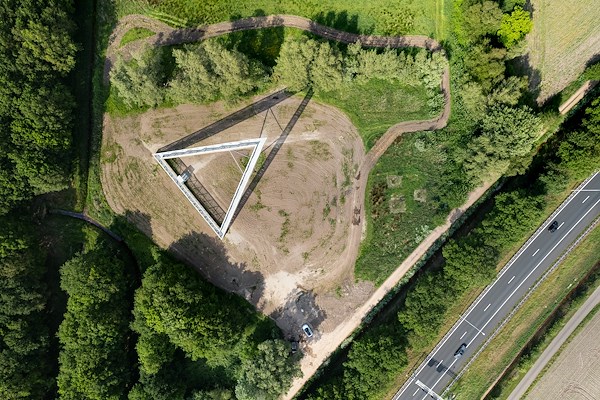

De Nieuwe Herdgang refereert naar de historische driehoekige weides, die het beginpunt waren van nieuwe nederzettingen. Verwijzend naar deze eerste menselijke ingrepen in het landschap, is de uitzichttoren vormgegeven als een sculpturale driehoek. Met De Nieuwe Herdgang worden de drie omliggende landschappen Moerenburg, Koningshoeven en de Oisterwijkse Bossen met elkaar verbonden. Tegelijkertijd vormt de driehoek een symbolische toegangspoort vanuit het landschap naar de stad Tilburg.
Gemeente Tilburg schreef in 2017 een prijsvraag uit voor jonge ontwerpers voor een uitzichttoren van 25 meter hoog in Knooppunt De Baars. De toren moest ruimte bieden aan 10-15 mensen en zou de door de A58 doorsneden landschappen van Moerenburg en Koningshoeven (mentaal) herstellen.
Ontwerpteam
Studio Architectuur MAKEN was ‘hoofdaannemer’ van de architectuur-, constructie- en bouwkostencalculatie-opdracht. Samen met constructeur Transist-or en opdrachtgever Gemeente Tilburg nam de studio een sturende rol ten aanzien van de realisatie, waarbij het BIM model de leidraad was. Zij controleerde regelmatig op de bouw of het ontwerp conform dit model werd gerealiseerd en dacht met de aannemer mee over de realisatie. Met een ecoloog en een landschapsontwerper van Eelerwoude is gewerkt aan de heuvel en de omliggende ruimte.
Materiaal en techniek

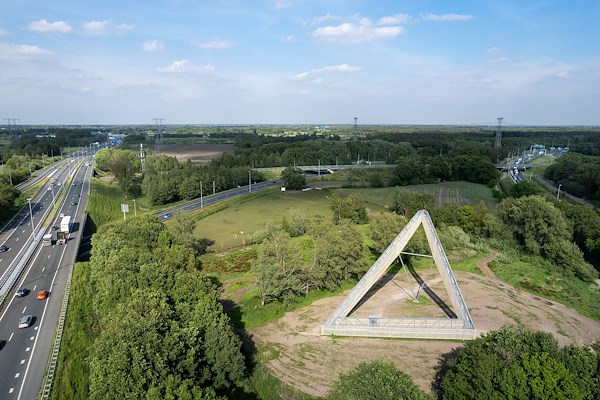

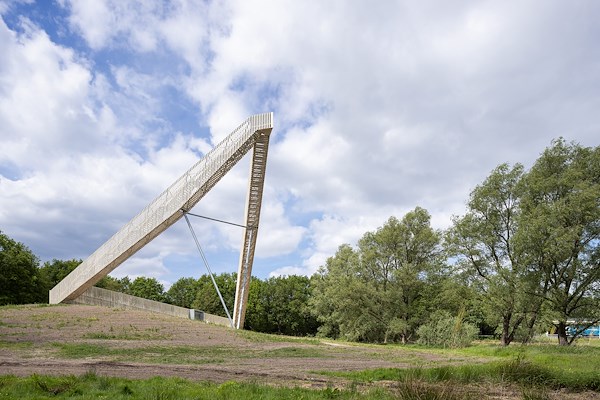

De uitzichttoren bestaat uit een verzinkt stalen constructie met Accoya bekleding. Daarbij is al het staalwerk zoveel mogelijk uniform in kleur uitgevoerd. De omlijsting van de toegangstourniquet is bijvoorbeeld gemaakt van dezelfde geperforeerde staalplaat als de traptreden. De Accoya houten bekleding krijgt in de loop van de tijd een natuurlijke vergrijzing, waardoor het kleurverschil tussen staal en hout kleiner wordt. Zo versterkt een ton-sur-ton kleurenpalet de hoofdvorm van de sculptuur.
Duurzaamheid
Er is gestreefd naar een zo lang mogelijke levensduur. De staalconstructie is ondanks haar fragiele voorkomen robuust, de details is extra aandacht uitgegaan naar het voorkomen van corrosie. De bekleding is biobased. De stevige Accoya houten delen zijn losmaakbaar bevestigd op 8cm van elkaar, zodat ze goed geventileerd zijn. De hout- en staalleverancier zijn lokale partijen, beide gevestigd op 15 minuten rijafstand van de locatie.
Inbedding in de context en ecologie
Landschap en mens zijn onlosmakelijk met elkaar verbonden. De Nieuwe Herdgang maakt deze verbinding expliciet en maakt het landschap toegankelijker. Het is een plek waar de stad ontspant. De driehoekige vorm waarin dit gegoten wordt is bovendien een historische verwijzing naar de eerste menselijke ontmoetingsplekken in het landschap: de herdgangen.
De uitzichttoren gaat een extra sterke relatie aan met het landschap door de heuvel waar ze op gebouwd is. De heuvel trekt het landschap als het ware omhoog en ondersteunt de uitzichttoren. Ook zorgt de heuvel voor verschillende soorten ondergrond (nat en droog) en dat versterkt de biodiversiteit. Samen met een ecoloog en landschapsontwerper van Eelerwoude werkten we aan de inrichting van de omliggende ruimte, waarbij de natuur zoveel mogelijk haar eigen gang mag gaan.
Uitwerking, detaillering en proces

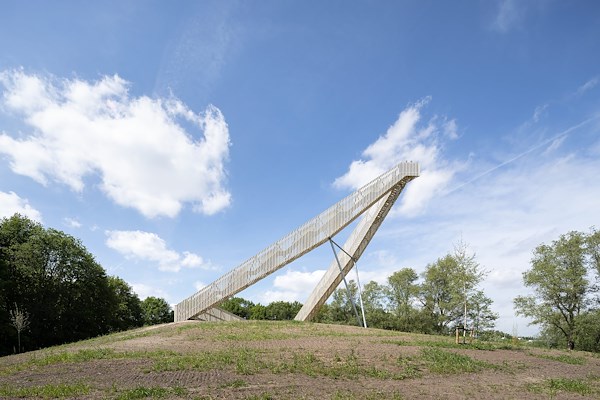

De uitzichttoren is zowel een herkenningspunt dat je vanaf elk punt op de snelweg anders beleeft, en een driehoek die drie landschappen mentaal met elkaar verbindt. Je ervaart de driehoek als poort of als wijzende punt van buitenaf, en als je de driehoek beklimt of afdaalt ervaar je de drie richtingen van de drie landschappen de ze “aanwijst”. De sculptuur moest daarom leesbaar en scherp gedetailleerd worden, gesloten vanwege de veiligheid maar open vanwege het uitzicht.
De grootste uitdaging was het realiseren van veilige en goed beloopbare trappen binnen de driehoek, de 25 meter hoogte halen en tegelijkertijd te zorgen dat de schuine lijnen in scherpe punten uitkomen. Bovendien was er voor dit project een beperkt bouwbudget (275.000 euro, inclusief honoraria). Studio Architectuur MAKEN beheerde een BIM model, in nauwe samenwerking met de leveranciers en constructeur Rutger Snoek.
Voor een leesbare hoofdvorm is een uniforme afwerking gekozen. De kleur van het verzinkte staal sluit aan bij de houten delen die zullen vergrijzen. De omlijsting van de toegang is gemaakt van dezelfde geperforeerde plaat als de traptreden.

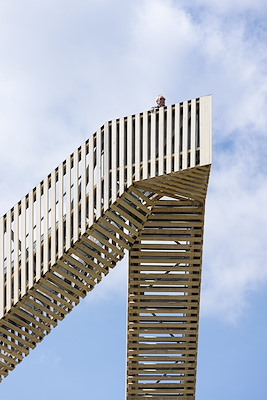

Houten delen zijn op 8 cm afstand van elkaar bevestigd op zo’n manier dat ze goed geventileerd zijn, veiligheid gegarandeerd kon worden en er tussen de latten een glimp van het uitzicht te zien is. In de hoeken vormen afgeschuinde delen een scherpe punt.
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Locatie
Trefwoorden
sculptuur
moerenburg
oisterwijkse bossen
accoya
tilburgse toren
de nieuwe herdgang
biodiversiteit
koningshoeven
tilburg
uitkijktoren
Studio architectuurMAKEN
Neem contact op
Projectdata
Staat van realisatie
Voltooid
Start ontwerpproces
2017
Start bouw
2021
Oplevering
2021
Ingebruikname
2021
Plaats
Berkel-Enschot
Meewerkende partijen
Architect
Studio architectuurMAKEN
Projectarchitect
Nina Aalbers
Ontwerpteam
Ferry in ’t Veld, Willem Evers
Opdrachtgever
Gemeente Tilburg
Aannemer
Aannemersbedrijf J.A. van Gisbergen
Constructeur
Rutger Snoek, Transist-or
Fotograaf
Stijn Poelstra
Landschapsarchitect
Eelerwoude
Adviseur bouwkosten
BKS Schagen
Leveranciers
Staalwerk
Reijrink Staalconstructie
Houten delen
Houthandel van Dal
Neem contact op met
Studio architectuurMAKEN
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van Studio architectuurMAKEN
Instructiegebouw Yuverta MBO
Studio architectuurMAKEN
Hortus Ludi
Studio architectuurMAKEN
De Houten Kop, CPO Kaappark, Katendrecht Rotterdam
Studio architectuurMAKEN
Zadkine in beweging
Studio architectuurMAKEN
Stedelijk onderwijslandschap voor Zadkine
Studio architectuurMAKEN
Stadswonen op de Lloydpier
Studio architectuurMAKEN
Instructiegebouw Yuverta MBO
Studio architectuurMAKEN
Hortus Ludi
Studio architectuurMAKEN
De Houten Kop, CPO Kaappark, Katendrecht Rotterdam
Studio architectuurMAKEN
Zadkine in beweging
Studio architectuurMAKEN
Stedelijk onderwijslandschap voor Zadkine
Studio architectuurMAKEN
Stadswonen op de Lloydpier
Studio architectuurMAKEN
Toon alles
Andere Projecten
Nelson Mandela speelgoedbibliotheek
VELUX Commercial Benelux B.V.
Moderne elementen & toch typisch Weens - Wenen
ABB | Busch-Jaeger
Hof Doet Leven
HANS VAN DER HEIJDEN ARCHITECTEN
Excelsior Hotel Gallia Milaan
OBO Bettermann B.V.
Woongebouwen Duin & Bosch
BRTArchitecten
The Stack Rotterdam
Houthandel van Dam
De Entree, RijswijkBuiten
Steenhuis Bukman Architecten
NBA kantoor Hoofddorp
Intermontage B.V.
Carefos | Nijmegen
Plan Effect
Drie nieuwe brandweerkazernes in Gemeente Altena
Optigrün Benelux
Zwevend familiehuis – Potsdam
ABB | Busch-Jaeger
Maretoren
Matter Makers
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
