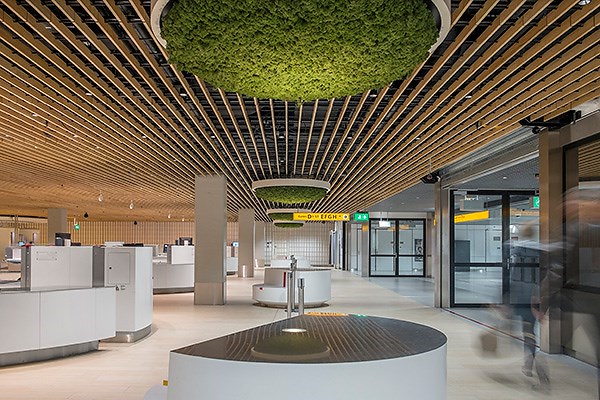

Project Derako®: Schiphol Amsterdam Airport

Project Derako®: Stadkantoor, Venlo

Houten plafondsysteem Grill

Het Derako^® Grill plafondsysteem bestaat uit massief houten latten die onderling gefixeerd worden door aluminium of flexibele deuvels. Met dit systeem kan de architect naar eigen inzicht de maatvoeringen van de latten en de onderlinge afstand tussen de latten bepalen. De samengestelde latten vormen samen het grill paneel wat in diverse lengte maatvoeringen geproduceerd kan worden. Dit wordt bepaald door de bouwkundige gegevens en in onderling overleg definitief bepaald. Door het open karakter van het plafond is het Grill systeem van Hunter Douglas Architectural heel geschikt voor akoestische ruimtes. De afstand tussen de deuvels is een constante van 300 mm. De panelen worden door middel van een halfhoutse deuvelverbinding in elkaar geschoven waardoor er visueel één oppervlak ontstaat zonder onderbrekingen.

Maatvoeringen en afwerking
Afhankelijk per houtsoort en beschikbaarheid van grondstof kan een grill paneel een maximale lengte hebben van 3300 mm. De minimale latafmeting is 15 mm dik x 31 mm hoog. De minimale afstand tussen de latten is 17 mm bij een maximale lat hoogte van 35 mm. Indien de lat hoger is moet de onderlinge afstand tussen de latten minimaal 20 mm zijn. De paneelbreedte kan variëren tussen de 300 mm en 450 mm, afhankelijk per houtsoort en uitvoering. De standaard deuvel heeft een diameter van 12 mm. Op verzoek en bij dikkere en hogere latten is het ook mogelijk een diameter van 20 mm toe te passen. De panelen kunnen zowel horizontaal als verticaal gemonteerd worden.

Het Derako^® systeem wordt standaard afgewerkt met niet filmvormende kwalitatief hoge lakken om het hout te beschermen tegen vocht, stof en vuil. U heeft de keuze voor transparante lakken of in diverse kleuren. Door de toepassing van de vernoemde laksystemen wordt de natuurlijke houtuitstraling geen geweld aangedaan.

Demonteren
Het systeem bestaat uit individuele panelen, onderling verbonden door een halfhoutse deuvelverbinding, waardoor er visueel een oppervlakte ontstaat zonder zichtonderbrekingen. Hierdoor is het systeem 100% demontabel en is het mogelijk om per 2 panelen incidenteel te demonteren. Vanaf de zichtzijde worden de deuvelclips met de hand gedemonteerd. Door de panelen in een V-verhouding richting de grond te demonteren is er ruimte boven het plafond ontstaan. Terugplaatsen is ook per twee panelen.

Plafondmontage
Voor een plafondtoepassing worden de exact op maat geproduceerde grill panelen afgehangen aan een zwarte sendzimir verzinkt stalen rails met daarvoor speciaal ontwikkelde deuvelclips. Vanaf de zichtzijde wordt het paneel aan de rails gemonteerd en zorgt het zwart voor een onzichtbare montage. Het systeem dient als verlaagd plafond afgehangen te worden met snelhangers of noniushangers. De tussenmaat van de kopse kant-aansluiting van de panelen moet 10 mm zijn. Voor de kant en tussenafwerking is er een Derako^® kantlat en een koppellat ontwikkeld. Deze zijn standaard zwart net als de deuvel en geven het geheel een mooie afwerking. Armaturen kunnen eenvoudig worden ingebouwd. Deze moeten alleen wel aan het bouwkundige plafond worden gemonteerd.
