Video: schaarconstructie Prins Clausbrug Dordrecht

4 september 2015, 12:02

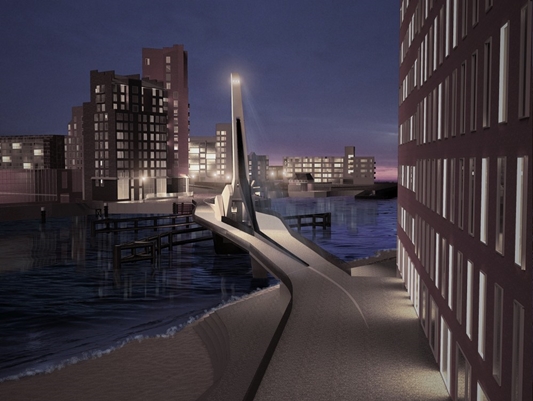

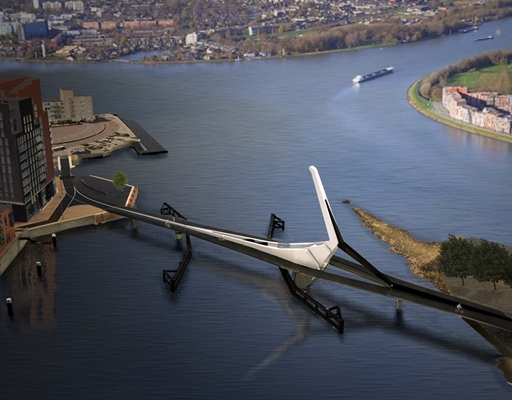

Bij het winnende ontwerp voor de Prins Clausbrug in Dordrecht beweegt het contragewicht tegen de draairichting van het brugdek in. Als een schaar. Van de beweging die de brug maakt als hij geopend wordt, heeft René van Zuuk Architekten een animatie gemaakt.

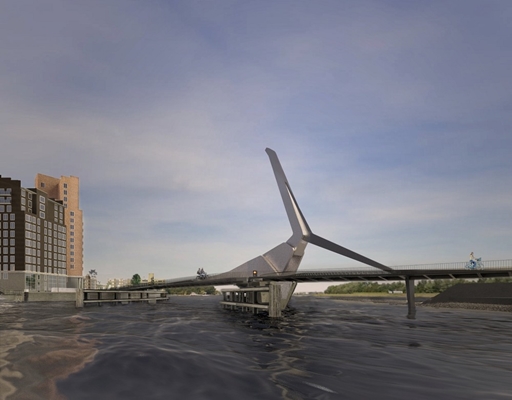

“Omdat de nieuwe brug slecht vijf meter boven het water ligt en een onbeperkte doorvaarthoogte gewenst is, is er gekozen voor een uniek constructieprincipe; een basculebrug met een draaibare ballastmast”, meldt René van Zuuk Architekten.

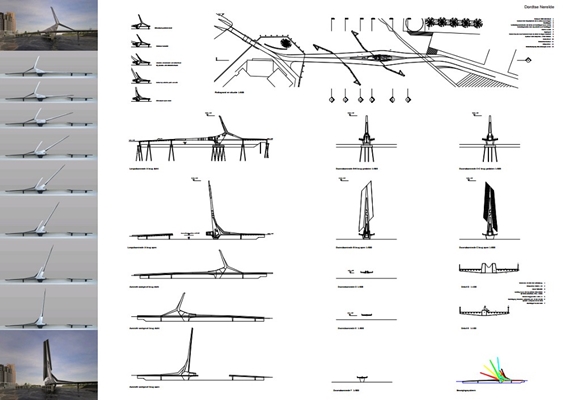

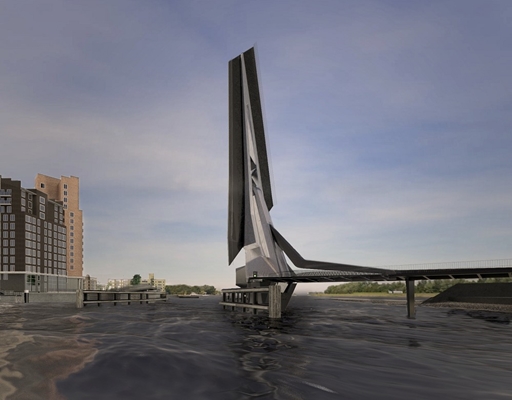

“De mast steekt dertig meter in de lucht en wordt verticaal gehouden door een belaste pendel. Door de draaibare ballastmast wordt het openen en sluiten van de brug een happening. Een prachtige beweging waarbij de mast eerst voorover buigt en daarna weer terug komt. Dat betekent dat de ballastmast bij opening naar het val toe beweegt en dan samen met het bewegende val tot stilstand komt op 85 graden. Bij sluiting blijft de ballastmast de eerste 45 graden van de beweging bij het val waarna de mast zich majestueus opricht.”

Het ontwerp voor de Prins Clausbrug in Dordrecht is aan het begin van de zomer geselecteerd in een Open Oproep. Uit 127 plannen waren er vijf genomineerd en daaruit is uiteindelijk het ontwerp geselecteerd dat René van Zuuk (René van Zuuk Architekten) in samenwerking met Wiljan Houweling (ABT) en Christian Nederpelt (Ingenieursbureau Boorsma) heeft gemaakt.

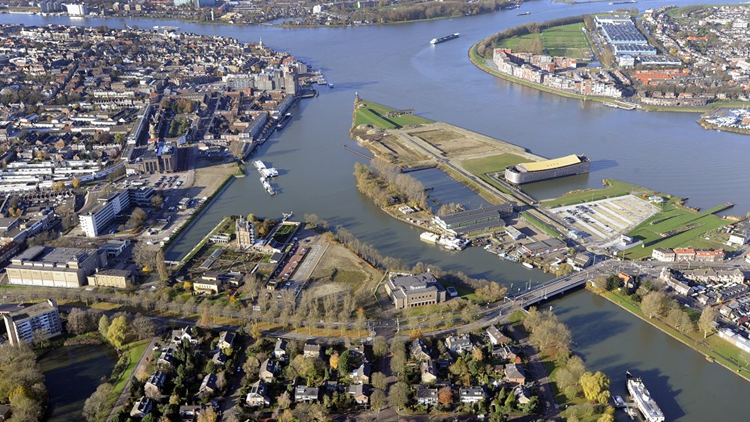

De 120 meter lange langzaamverkeersbrug over het Wantij gaat het historische centrum van Dordrecht verbinden met de nieuwe woonwijk op Stadswerven. Het is de bedoeling dat de brug er in 2018 staat.

https://youtu.be/jO6CYpD1M_0?t=45s
