Efficiënte constructie voor slanke walkin' bridge

4 maart 2015, 15:43

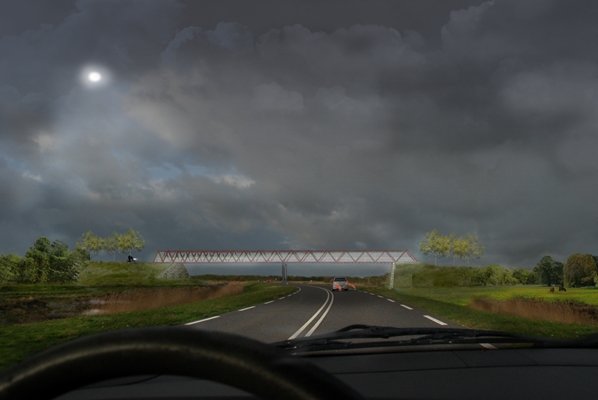

De realisatie van een zestig meter lange brug over de N205 bij Hoofddorp is gegund aan architectenbureau BYTR Architecten en Aannemingsbedrijf Damsteegt. Hun ontwerp combineert transparantie met een eenvoudige en efficiënte constructie.

BYTR en Damsteegt behaalden de hoogste score voor architectuur en landschappelijke inpassing met hun ontwerp walkin' bridge. De brug wordt een belangrijke schakel tussen Park 21 en het weidse duinlandschap; ze is bedoeld voor voetgangers, fietsers en ruiters.

De brug, zo geven de ontwerpers aan, kent een aantal specifieke uitdagingen. De doorvalbeveiliging voor een ruiter te paard vraagt om een hekwerk met een minimale hoogte van 2,8m. Daarnaast staat de relatief zware verkeersbelasting in combinatie met de overspanning van dertig meter op gespannen voet staat met de wens een ranke en transparante brug te ontwerpen.

Vertaling van spoorwegbrug

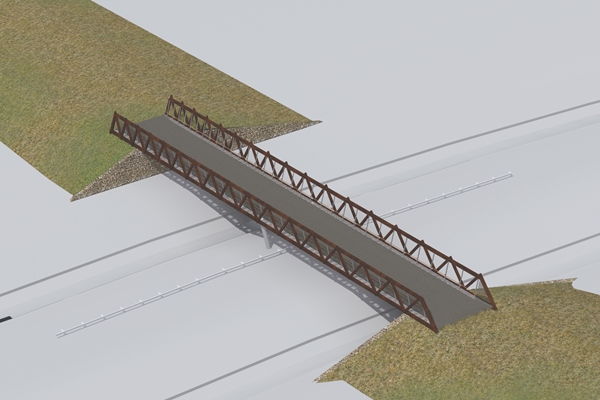

Door een eenvoudig en efficiënt constructief archetype - de spoorwegbrug - als uitgangspunt te nemen, zijn deze uitdagingen in een keer opgelost. De grote hoogte van de ligger maakt een slanke uitvoering van de diagonalen mogelijk, wat resulteert in een grote transparantie.

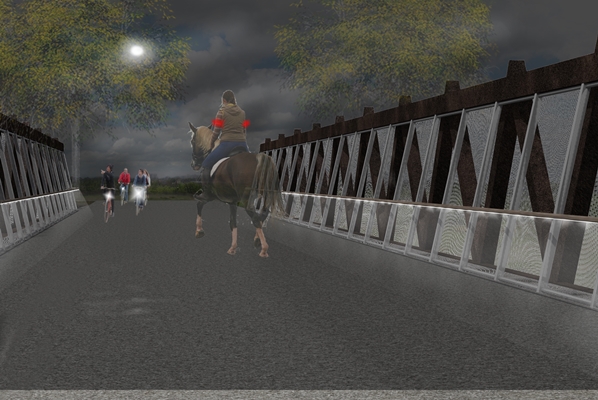

Diagonale schoren zorgen voor afdracht van de horizontale krachten op de kipsteunen. De schoren bevinden zich aan de binnenzijde van de brug en dienen tegelijkertijd als frame om gaashekwerk te spannen. De schuine stand draagt bij aan de veilige oversteek voor ruiters: ze kunnen niet beklemd raken tussen paard en de doorvalbeveiliging.

Landschappelijke inpassing

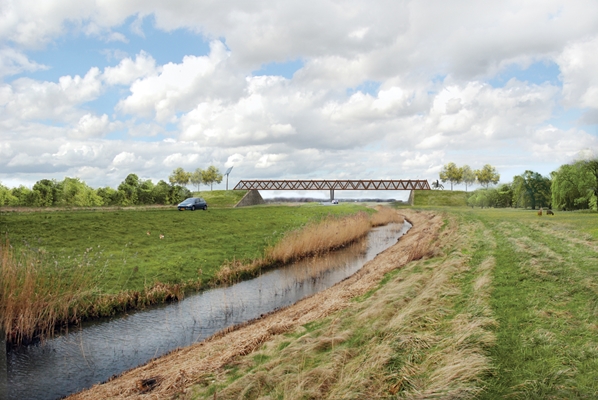

Aan de zijde van Park 21 zijn de diagonalen van het vakwerk steil en is de constructie compact; geleidelijk opent de constructie zich naar het weidse landschap in het westen. Hiermee voldoen de ontwerpers aan de wens om een asymmetrische brug te realiseren. met het oog op ene mogelijke toekomstige uitbreiding van de N205.

Daarnaast versterkt de overgang in de constructie de beleving van de passant van het weidse duinlandschap en anderzijds het beslotener karakter van het park. De oplegging van de brug vindt plaats achter de keerwanden, wat bijdraagt aan een landschappelijke aanlanding van de brug in de omgeving.
