Bijzondere constructie voor Letschertbrug

9 oktober 2012, 10:20

De Burgemeester Letschertbrug bij Tilburg, ontworpen door Queeste architecten, heeft een bijzondere constructie. Het is voor het eerst dat de brugconstructie in Nederland op deze wijze is uitgevoerd.

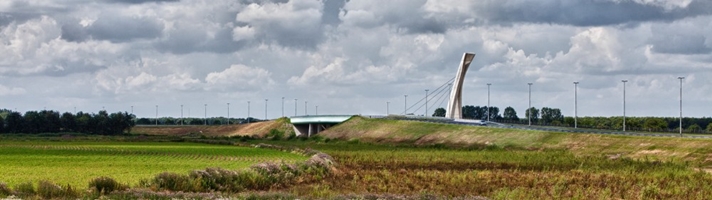

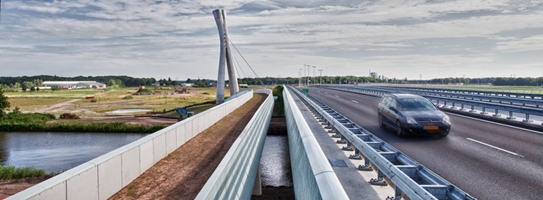

De opdracht was om een brug te ontwerpen met aandacht voor de ecologische en landschappelijke waarde van het gebied. De brug over het Wilhelminakanaal bestaat uit een verkeersbrug met twee identieke brugdelen, geflankeerd door een ecopassage. De brugdelen zijn bekleed met een beplating van composietpanelen. De panelen vertonen een willekeurige vezelstructuur in een zachtgroene kleur.

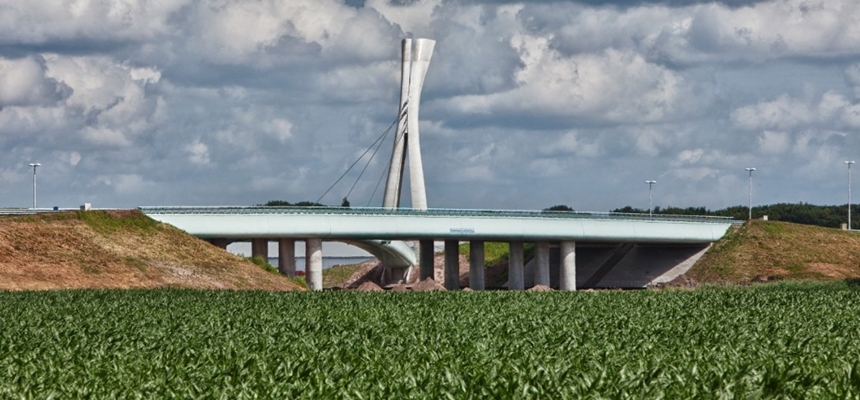

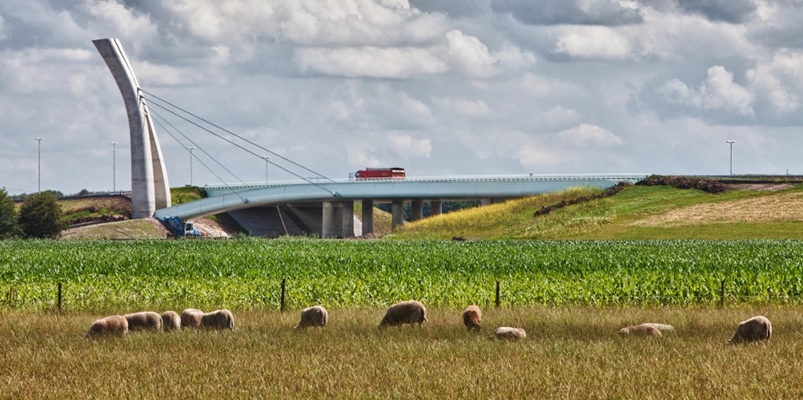

De constructie van de ecobrug bestaat uit staal. Het brugdek heeft een dubbele kromming. Bij het brugdeel wordt gebruik gemaakt van twee landhoofden, een kolom en een pyloon zonder achtertui. Deze bijzondere constructie betekent een complexe krachtswerking, waarvoor Arup de berekeningen heeft gemaakt.

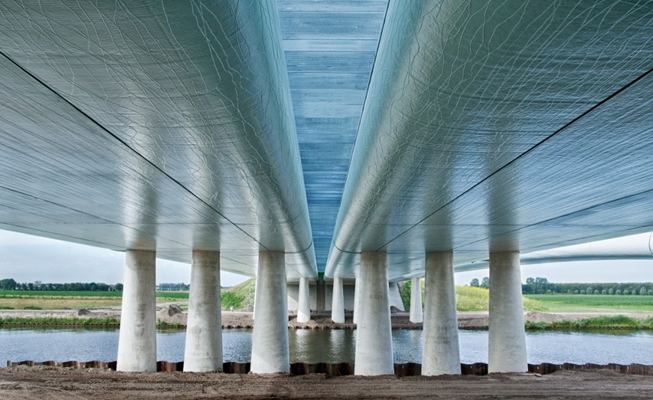

De twee verkeersbruggen overspannen 120 meter tussen de landhoofden. Ze bestaan elk uit een tweebaans rijweg, die aan weerszijden van het water op een rij van zes kolommen ligt. De ovale kolommen zijn gemaakt van in het werk gestort beton.

Rechtstreeks
Voor de kern van de verkeersbrug is gestreefd naar een slanke en economische betonconstructie. Het brugdek is opgebouwd uit kokerliggers met inwendige pijlerbalken. Het brugdek rust daardoor rechtstreeks op de kolommen; in dwarsrichting ligt er van elke drie balken steeds één op een kolom.

Queeste architecten won in 2010 de Europese prijsvraag voor de Burgemeester Letschertbrug, die de gemeente Tilburg midden 2009 had uitgeschreven. De bouw van de brug nam begin 2011 een aanvang en is recent definitief afgerond.
