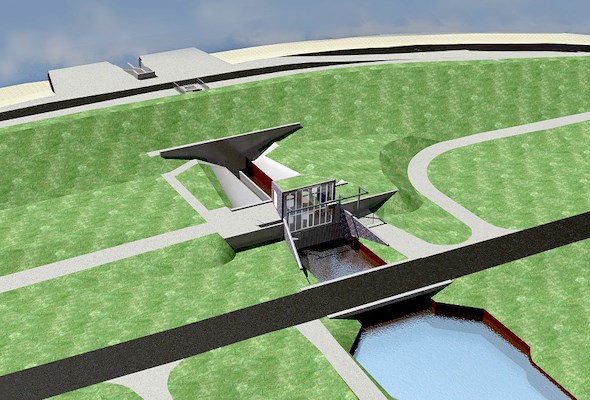

3D model gemaal Dijkmanshuizen Texel

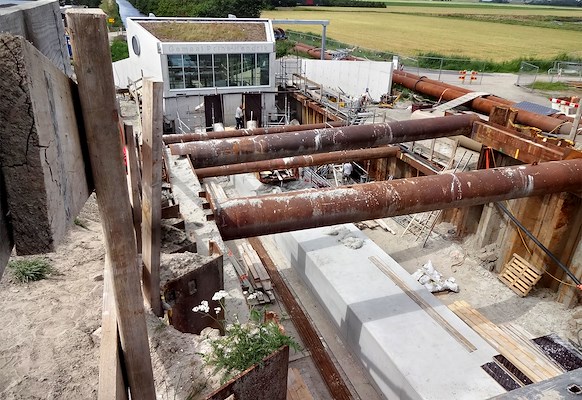

Aanleg gemaal Prins Hendrik Texel

Gemaal Eijerland Texel

Gemaal De Schans Texel

Interieur gemaal De Schans Texel

Gemaal De Schans Texel

Overzicht gemaal Dijkmanshuizen Texel

3D model gemaal Dijkmanshuizen Texel

Aanleg gemaal Prins Hendrik Texel

Nieuwbouw 4 gemalen

16 juni 2021

De Waddenzeedijk wordt versterkt om Texel in de toekomst te beschermen tegen hoogwater vanuit de Waddenzee. Tegelijkertijd zijn 4 gemalen volledig vernieuwd. De gemalen staan binnendijks langs een route waar veel recreanten fietsen. Dit was aanleiding om één herkenbaar beeldontwerp te maken voor alle gemalen waarvan de functie goed zichtbaar diende te zijn voor passanten.

Werking inzichtelijk voor passanten
Het pomphuis heeft een trechtervorm, zowel in het horizontale vlak alsook in het verticale vlak, om de doorvoer van het water dwars door de dijk richting Waddenzee te symboliseren. De 2 zijwanden, in het verlengde van het aanvoerkanaal, zijn dichte schijven. De kopse wanden, waar het water als het ware in gaat en uitstroomt, zijn ‘open’ en transparant, kloppend met de openingen in een trechter. De transparantie voorziet inkijk en zicht op de pompen in het gemaal voor passanten, zowel vanaf de zijde van het aanvoerkanaal alsook vanaf de dijk.
Naast het pomphuis ligt een stortplaats voor vuil uit het kanaal in een trapezium contravorm.

Uitzichtpunt
Via een afvoerkanaal dwars door de dijk wordt het overtollige water weggepompt. Dit kanaal is voorzien van een schacht met afsluitklep die uitsteekt boven de dijk aan de zeezijde. Een zwevend plateau gedragen door de schacht geeft dit onderdeel een dubbelfunctie; bediening van de afsluitklep en een bankje met uitzicht op de Waddenzee, geïntegreerd in de schachtconstructie.

De uitloop markeert de plek waar het water in de Waddenzee stroomt en is voor wat betreft vormgeving zo ondergeschikt mogelijk aan de vorm van de dijk.

Materiaaltoepassing
De materiaalkeuze is onderhoudsarm, bestand tegen het zilte klimaat, sober, passend bij een civieltechnisch werk.

Locatie

GGH Architecten

Neem contact op

Staat van realisatie Voltooid

Start ontwerpproces 2014

Start bouw 2015

Oplevering 2018

Ingebruikname 2018

Plaats Oudeschild

Kosten 19000000

Bruto m² 90

Netto m² 77

m³ 600

Meewerkende partijen

ArchitectGGH ArchitectenProjectarchitectEric HuijtenOntwerpteamJurgen Steltenpool, Frank Hoogeboom, Marieke SmeltOpdrachtgeverHoogheemraadschap Hollands NoorderkwartierAannemerCiviele Combinatie Tessel / Friso Civiel, ConstructeurTAUW Advies- en IngenieursbureauAdviseurs installaties E & WBosman Watermanagement BVFotograafGGH Architecten
