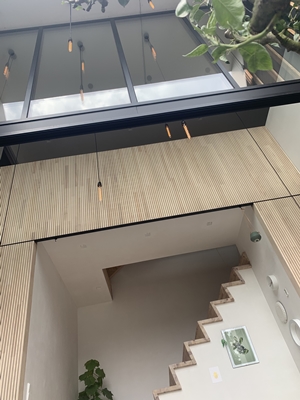

Vide

Insnede/inpandige tuin

Verlichting loopt van buiten naar binnen

Veranda

Badkamer, vola

Badkamer met oude gelamineerde ligger

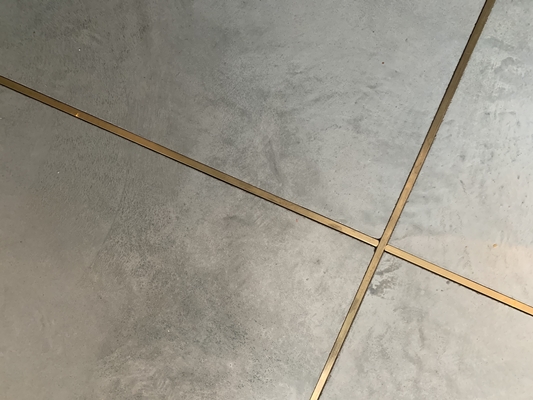

Dilatatie met ingelegd messing

Dilatatie loopt door en zet de insnede aan

Kubus hal gesloten

Kubus hal open maar sluit werkkamer af. Een vrijstaande kast blijft over

Trap

Vide vanaf buiten gezien (vouwpui open)

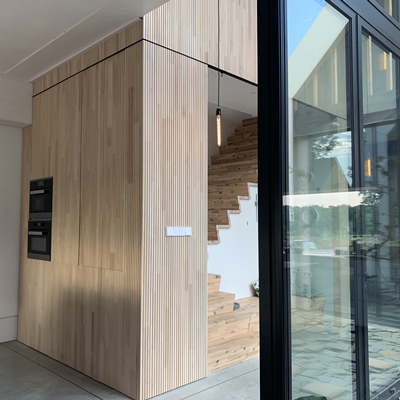

Kubus met hierachter koelkasten pantry e.d.

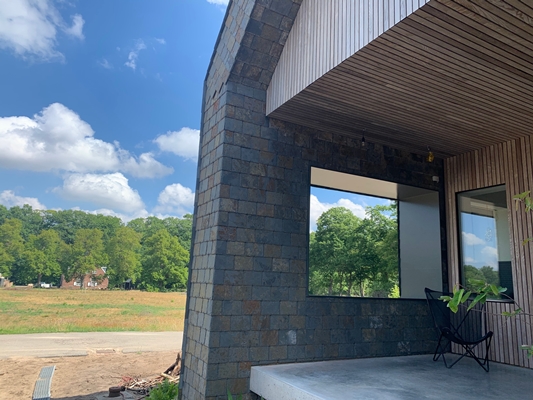

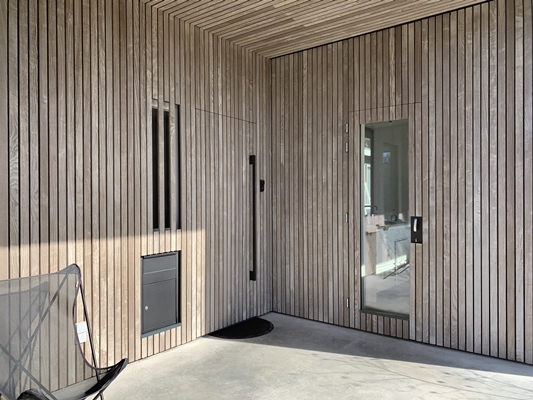

Veranda met voordeur en keukendeur

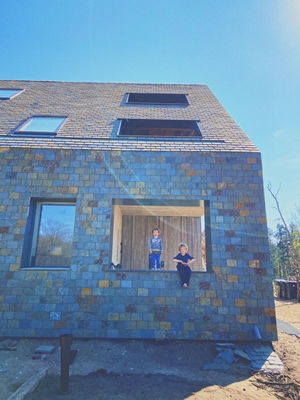

Insnede

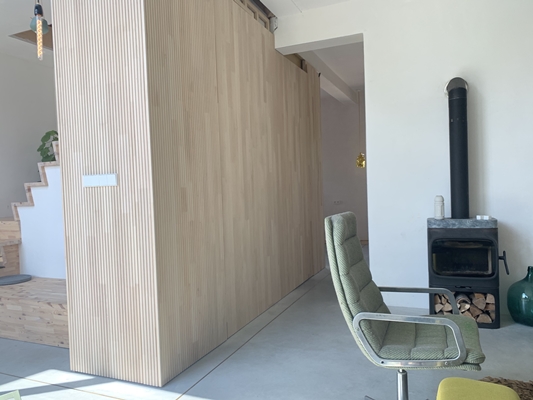

Kubus

Kozijn weggewerkt, alleen glas zichtbaar. Het gordijn ook weggewerkt in een nis

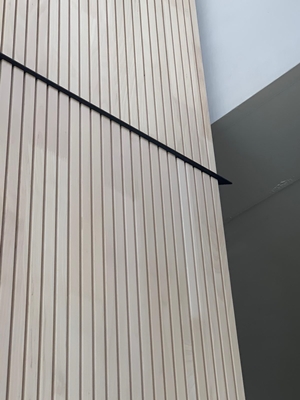

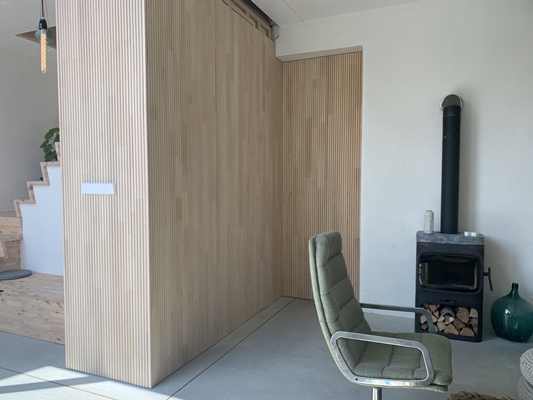

Akoestisch plaatmateriaal om de kubus

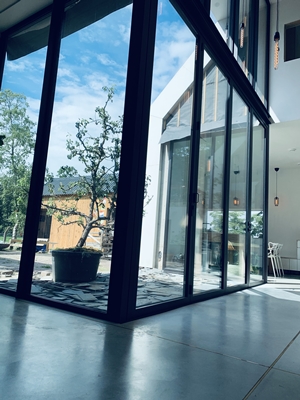

Aluminium vouwpui

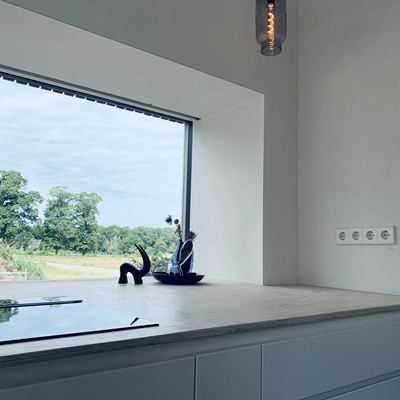

Infinity keukenblad door de dikke bunkermuren

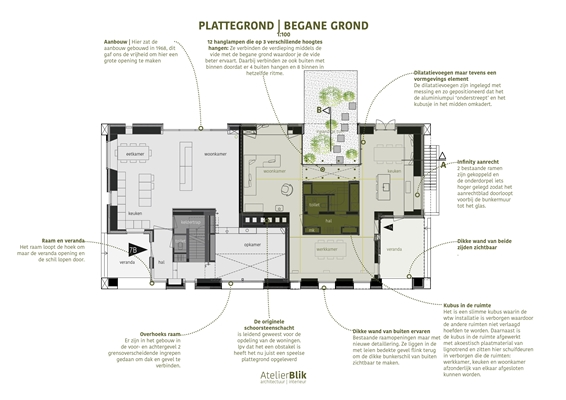

00 | Begane grond

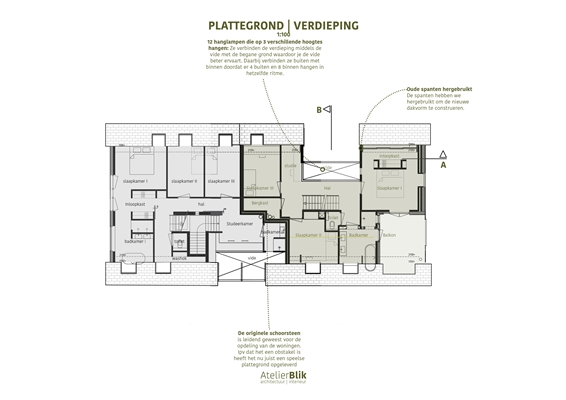

01 | Verdieping

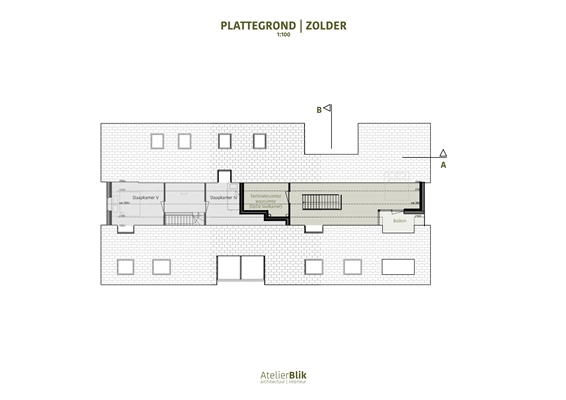

02 | Zolder

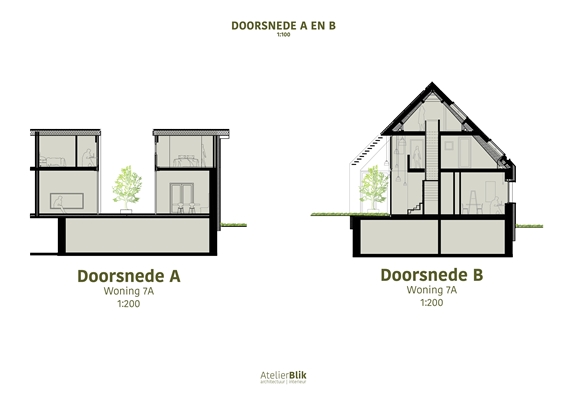

Doorsneden

Interieur bunkerboerderij ZP7A

25 juni 2020

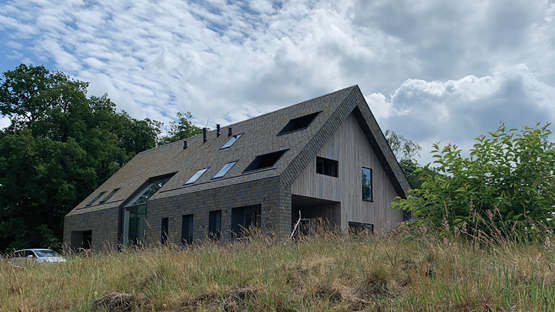

1942 is de boerderij door de Duitse bezetter gebouwd maar…niets is wat het lijkt. Een bunker vermomd als boerderij. In 1968 heeft de bunker er een verdieping en nieuw dak op gekregen. In 2019 onthulden we zijn ware aard. We zetten de oorspronkelijke dakvorm terug en trekken zijn boerderij-vermomming uit. Resultaat is een robuuste grijze bunker met leien bekleed, diep liggende kozijnen en een dikke dakrand. Hierachter gaan twee duurzame woningen schuil. Dit project vertelt het verhaal wat de 5 omliggende rijksmonumentale bunkerboerderijen verbergen.

Onderdeel van monumentaal ensemble
ZP7AB heeft door de jaren heen veel transformaties doorgemaakt waardoor het geen monumentale status heeft gekregen. Het is wel onderdeel van een monumentaal ensemble van 7 bunkerboerderijen gelegen op de heide. Deze bunkerboerderij verteld het verhaal die de rijksmonumentale boerderijen ernaast juist verbergen.

1942 | Een bunker boerderij
niets is wat het lijkt. Een bunker vermomd als boerderij. Een buitenstaander ziet het niet. Alleen van binnen zijn de dikke wanden (55cm) te zien en voel je dat de luiken van massief staal zijn.

1968 | Gedeeltelijke sloop
Alles van cultuurhistorische waarde is bij dit pand in 1968 gesloopt: Kap werd gesloopt, goothoogte verhoogd zodat er een volledige verdieping op kwam, kozijnopeningen lukraak toegevoegd. Alleen de kelder, verdiepingsvloer en schoorsteenschacht bleven intact.

2019 | De naakte waarheid
We ‘trekken de boerderij vermomming uit’ en vertellen het verhaal van de Zeven Provinciën. Een dikke bunker wand vormgegeven in lei laat zien wat de 5 monumentale bunkerboerderijen verbergen.

2 woningen
De bunkerboerderij (laatste functie een klein legerhospital) is opgesplitst in 2 woningen. De schoorsteenschacht is bepalend geweest voor de verdeling van het pand. Het heeft geresulteerd in een speelse indeling door de Z-vormige scheiding, ying & yang.

Ook in de architectonische ingrepen vullen ze elkaar aan. Beide woningen hebben aan de langsgevel 1 grote ingreep. In de voorgevel in de vorm van een pui die overloopt van dak naar gevel en in de achtergevel door een grote insnede. Zowel de voor- als achtergevel zijn hierdoor verrassend, door de vrije ligging ook belangrijk.

Interieur
De kubus in het midden van woning 7A is naast een esthetische ingreep ook het technische hart van woning. Hier zit veel in verborgen zoals: balansventilatie, geluidsboxen, waterafvoer van bovengelegen natte ruimten en afgewerkt met akoestische panelen. Zo was er geen verlaagd plafond nodig in de omliggende verblijfsruimten.

De kubus is van binnen compleet wit, de buitenzijde is het volledig afgewerkt met akoestische panelen. Akoestiek is een belangrijk onderdeel in een woning, zeker als de ruimten in elkaar overlopen en er gewerkt is met glas, strak stucwerk en beton. De panelen hadden een hoogte die niet tot aan het plafond reikten, dit zou resulteren in een naad. We hebben besloten de naad niet te ontkennen maar aan te zetten met een stalen strip. De stalen strip verbergt niet alleen de noodzakelijke overgangen van platen maar ook de kastdeuren en openingen worden ermee aangezet. Tpv de openingen kan er met magneten planten opgehangen worden. Zo kan een beperking van de maximale plaatlengte toch in je voordeel werken.

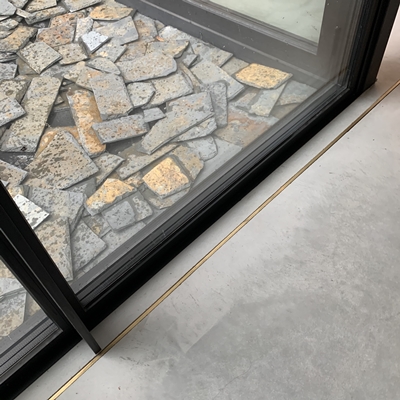

De betonnen vloer had dilatatievoegen nodig, hiervoor hebben we de vloer in 9 vlakken gesneden en ingelegd met messing. Ook hebben hier van het 'noodzakelijk kwaad' (namelijk het maken van een insnede in een prachtig gladde vloer) omgezet naar een kwaliteit. De Messing lijnen zetten de kubus in de ruimte extra aan en begeleiden de insnede van de aluminium pui.

Verlichting

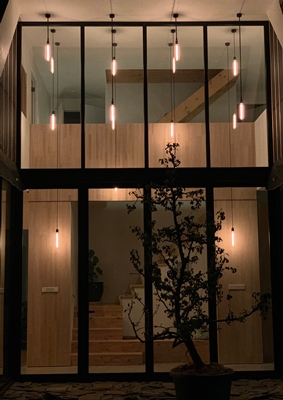

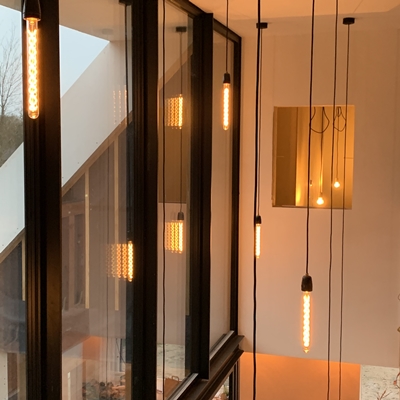

Er is gespeeld met licht. De verlichting in vide loopt door naar buiten. Er hangen 8 lange lampen in de vide die als druppels naar beneden vallen vervolgens nog 4 in hetzelfde ritme buiten in de insnede. Dit geeft een magisch beeld door de spiegeling in de ruiten.

Alle inbouwspots zijn meegestuct waardoor alleen de lichtbron zichtbaar is. Deze zitten in het plafond en in de wanden.

Kozijnen
?Alle kozijnen zijn uit het zicht gedetailleerd zowel aan de binnenzijde als buitenzijde. Er is een insnede aan de bovenzijde gemaakt om de vouwgordijnen (duette plissee) in weg te laten vallen. Aan de buitenzijde zijn de kozijnen in de latten stramien gepositioneerd. Hierdoor lopen de latten precies voor de kozijnen langs en is ook hier alleen glas zichtbaar. Ook komen de latten in de nok in het midden uit. It's all in the detail.

Naast dat het esthetisch gezien een mooi beeld voegt het detail ook op energetisch vlak wat toe ivm luchtdichting en de extra isolatie aan de buitenzijde.

Bijdrage aan duurzame ontwikkeling
Energetisch adviseur | heeft voor de beide woningen een duurzame concept uitgewerkt

Dikke Jas | Het 55cm dikke metselwerk zorgt dat er binnen een constante temperatuur is, aan de buitenkant hebben we het vervolgens dik geisoleerd. Zowel het dak (rc8) als de gevel (rc6) hebben we van buiten geisoleerd

PVT panelen | Onder de 75PV panelen liggen 32 watercassettes die via de warmtepomp de vloerverwarming en warm tapwater verzorgen. Daarnaast koelt het de PV Panelen wat een hoger rendement oplevert. Een vrij nieuw systeem waarbij je je dakoppervlak dubbel gebruikt

Spanten | De prachtige oude gelamineerde spanten zijn bewaard na de sloop en aangepast tot spanten voor de nieuwe dakvorm

De schuur gemaakt van ons bouwafval | Van het dakbeschot, isolatie, kabelgoten, electra, kantoor-verlichting en de houten balken hebben we een grote schuur gebouwd. Alleen de poeren en Eternit dak is nieuw!

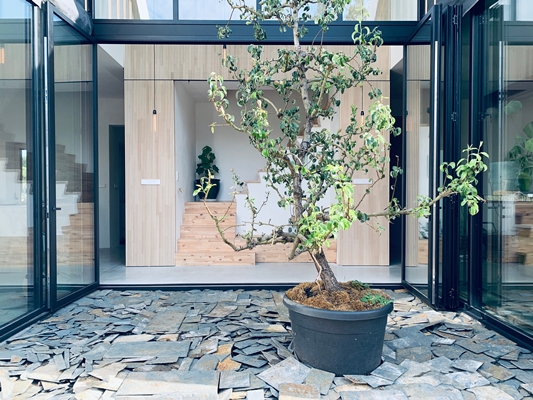

Kapotte leien | De gebroken leien hebben we uit de container gered en gelegd in de inpandige tuin

Varken 2020 | Samen met de buurt en onder leiding van Florentijn Hofman, hebben we van al het hout wat over was een groot varken (6m hoog!) getimmerd
