HPC wandelementen voor Farringdon Station in London

Farringdon Station in London

14 oktober 2020

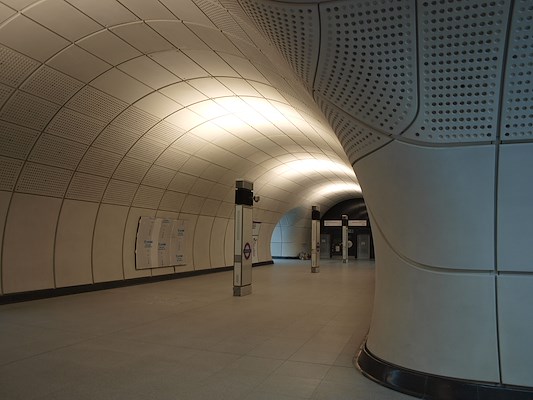

Voor de realisatie van een nieuw metrostation heeft mbXdiverse betonnen gevel- en plafondelementen ontwikkeld en geproduceerd. De elementen zijn gemonteerd in de ondergrondse (metro) tunnels van Farringdon station. Het project omvat circa. 6500 m² gevel- en plafondpanelen. De elementen zijn complex van aard i.v.m. diversen boogstralen, dubbel gekromde geometrie en perforaties t.b.v. de benodigde akoestiek.

Betonmengsel
Vanwege de dubbele kromming in de elementen was het toepassen van traditionele wapening uitgesloten. Voor het project is een specifiek betonmengsel ontwikkeld met glasvezelwapening. Voor het beton was de buigtreksterkte bepalend, zodat gekozen is voor hoge-sterkte beton. De elementen zijn geproduceerd onder geconditioneerde omstandigheden, met vooraf in één keer ingekochte grondstoffen om een gelijke kleur van elk element te waarborgen.

Slimme engineering

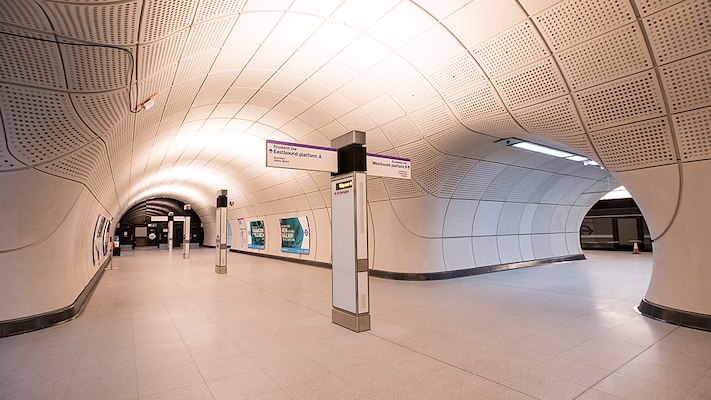

In het voortraject zijn de elementen slim geëngineerd om zodoende een efficiënte maltechniek te verkrijgen. Veel van de panelen zijn geproduceerd in een flexibele mal. De grote complexiteit zit met name in de junctions waar enorme dubbel gekromde panelen zijn toegepast. De dubbel gekromde elementen zijn verkregen in op maat gefreesde mallen (5-assig) waar een minimale tolerantie van 0.1mm is toegepast. Gezien de hoge esthetische eisen, dichtingen, bomb-blast testen etc. zijn alle elementen geproduceerd met zeer nauwe toleranties van +/-3mm.

Hoge esthetische- en constructieve eisen
Het project is door Crossrail genomineerd voor de Quality Award, mede vanwege de intensieve voorbereidingen, tests en beproevingen die aantonen dat aan de strenge eisen van de opdrachtgever was voldaan. Aan het project zijn namelijk hoge esthetische- en constructieve eisen gesteld. Esthetisch zijn de elementen voorzien van een speciaal toeslagmateriaal welke na het stralen van de oppervlakte een mooi effect geeft in de tunnels. Technisch zijn voor het project geperforeerde betonpanelen toegepast voor de benodigde akoestiek. Het systeem is daarnaast ook blootgesteld aan explosieven (bomb-blast test) en brand waaraan alle elementen voldeden.

Locatie

Trefwoorden

engineering hpc geometrische vorm architectonisch beton prefab beton gevel en dakbekleding gevel beton gevelbekleding hogesterktebeton

mbX

Neem contact op

Staat van realisatie Niet van toepassing

Plaats London

Meewerkende partijen

ArchitectGrimshawOpdrachtgeverCrossrailAannemerBouwcombinatie BFK, BAM, Ferrovial, KierGevelbouwerSorba Projects BV

Leveranciers

OverigConcrete Valley GevelbekledingmbX
