Waterdichte zekerheid met EPDM bij het Atrium
23 augustus 2018
0
0
0
0
Bij het WTC-gebouw aan de Zuidas van Amsterdam is het kantoorgebouw het Atrium uitgebreid met twee torens. Tussen de bestaande bouw en de nieuwbouw zijn twee nieuwe entreepartijen gerealiseerd. Kenmerkend voor de entreepartijen zijn de bijzondere dakconstructies.
Op een raster van voornamelijk diagonaal lopende stalen balken zijn driezijdige glazen piramides geplaatst met daartussen bakgoten voor de waterafvoer. Het ingewikkelde samenspel van piramides en goten vroeg om op maatgemaakte oplossingen om waterdichte verbindingen te realiseren.
EPDM borgt waterdichte zekerheid
Het glazendak is uitgevoerd door Brakel Atmos uit Uden waarbij de piramides zijn beglaasd met isolerende beglazing. Om een waterdichte aansluiting te creëren zijn de glasplaten vastgezet met stalen strips welke zijn omkleed met HERTALAN® EPDM. Smalle EPDM zijn hierbij aan de strips vastgezet welke vervolgens zijn vastgeschroefd in het dragende aluminium onderprofiel. EPDM is een afdichtingsmateriaal van synthetisch rubber dat UV en ozonbestendig en hierdoor een blijvende waterdichtheid kan garanderen.

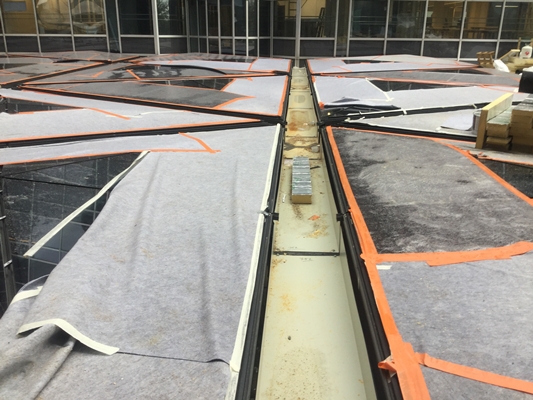

Het hemelwater dat van de piramides loopt, wordt opgevangen in een gotenstelsel van verdiepte bakgoten. Dit stelsel bestaat uit een goot langs de nieuwbouw, goten langs de beide korte uiteinden van het dak en een hoofdgoot bij de aansluiting op de bestaande bouw. Verder lopen er nog drie smalle en één brede goot rechtstreeks van nieuw naar oud en lopen er goten diagonaal tussen de piramides door.

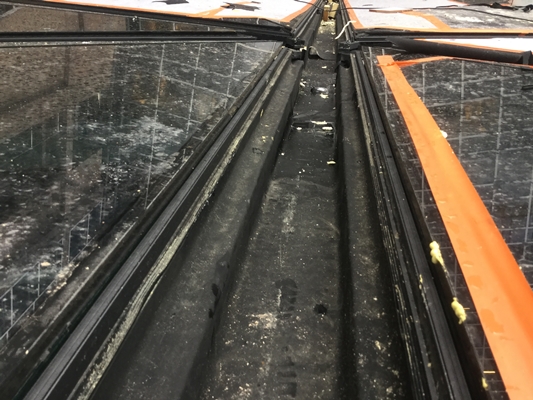

De verzinkte stalen goten bestaan uit een gelijkzijdige U-vorm met zijden van circa 225 mm welke aan de wanden is bekleed met platen PIR isolatie op de bodem met PIR platen. Als waterdichte afwerking heeft dakdekkersbedrijf Oranjedak daar overheen een HERTALAN® EPDM dakbedekking tweezijdig verlijmd met contactlijm. Als extra afdichting om binnendringen van water te voorkomen is deze bedekking doorgezet over de bovenkant van de gootisolatie en teruggevoerd tot aan de onderkant van het glassysteem.
Op maatgemaakte oplossing

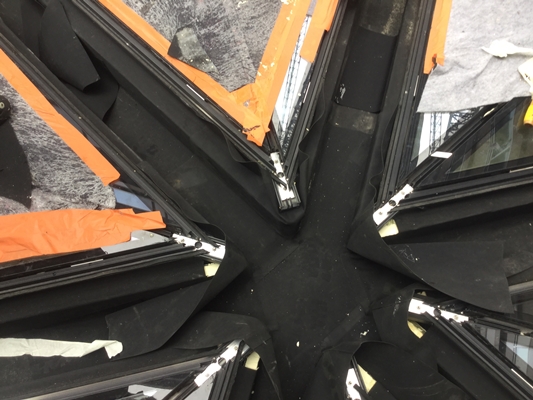

Om de zeshoekige ontmoetingspunten van de goten snel en efficiënt in te werken hebben wij op maat gemaakte prefab EPDM verbindingsstukken gemaakt. Deze kant-en klare oplossingen hoeven alleen nog op de situatie per plekke aangebracht te worden. De maatvoering van de prefab verbindingsstukken zijn van de bouwtekening gehaald sluiten hierdoor perfect aan op de EPDM gootafwerking. Tijdens het productieproces worden EPDM stroken vervaardigd tot een 3-D eindproduct. Dit gebeurt via onze hot-bonding methode: de verbindingen worden door een speciale lastechniek gerealiseerd.
Toegepaste producten
HERTALAN EPDM Stroken
Luchtdichte en vochtwerende oplossingen in een handomdraai.
EPDM | Carlisle® Construction Materials BV
Locatie
Trefwoorden
dakconstructies
epdm stroken
dakgoot
bakgoot
prefab bouwen
epdm waterkering
EPDM | Carlisle® Construction Materials BV
Download brochures (2)
Neem contact op
Projectdata
Start bouw
Niet van toepassing
Plaats
Amsterdam
Leveranciers
Gevelconstructies
EPDM | Carlisle® Construction Materials BV
Download Brochures
Productcatalogus HERTALAN®
Brochure
BLACKPRINT 2019
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Neem contact op met
EPDM | Carlisle® Construction Materials BV
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van EPDM | Carlisle® Construction Materials BV
Eemsdelta Campus Appingedam
EPDM | Carlisle® Construction Materials BV
Nieuwbouw Hotel van der Valk Lelystad
EPDM | Carlisle® Construction Materials BV
Flores Toren - Floriade Almere Expo
EPDM | Carlisle® Construction Materials BV
The Natural Pavilion - Floriade Almere 2022
EPDM | Carlisle® Construction Materials BV
Bunkertoren Eindhoven
EPDM | Carlisle® Construction Materials BV
The Valley Amsterdam - Gevelafdichting met EPDM
EPDM | Carlisle® Construction Materials BV
Triodos Bank
EPDM | Carlisle® Construction Materials BV
Depot Boijmans: onzichtbare zekerheden
EPDM | Carlisle® Construction Materials BV
Stadskantoor Hengelo
EPDM | Carlisle® Construction Materials BV
Macallan Whisky Destilleerderij
EPDM | Carlisle® Construction Materials BV
Drinkwaterpompstation, Zeddam
EPDM | Carlisle® Construction Materials BV
Gebruiksdak gerealiseerd bij Pakhuismeesteren
EPDM | Carlisle® Construction Materials BV
Dakrenovatie Fort Benoorden, Spaarndam
EPDM | Carlisle® Construction Materials BV
EPDM toegepast bij renovatie station HS Den Haag
EPDM | Carlisle® Construction Materials BV
Circulaire dakbedekking toegepast bij LINQ
EPDM | Carlisle® Construction Materials BV
Prefab EPDM oplossingen bij Pontsteiger
EPDM | Carlisle® Construction Materials BV
Station Arnhem Centraal
EPDM | Carlisle® Construction Materials BV
Centraal Station Rotterdam afgedicht met EPDM goten
EPDM | Carlisle® Construction Materials BV
Luchtdicht Bouwen: eenvoudig, duurzaam en snel met HERTALAN®
EPDM | Carlisle® Construction Materials BV
Andere Projecten
Huis met vier daken
Denkkamer
Personenlift in getransformeerde watertoren
Aesy Liften B.V.
Chesterfield House, Londen Wembley
Hagemeister GmbH & Co. KG
Klassieke wenteltrappen Rotterdam
Van Bruchem Staircases
Levende groene roomdividers kleden kantoor
Mobilane
House of Music | Hungary
ALUCOBOND®
Livium Louvredak met Shutterpanelen
Livium Creative Louvres
3D visualisatie van project: Jachthavens Laamens
Triple-D Visualisaties bv
Gemaal Leenders
B+O Architecture and Urban Design
Schuurwoning
Bolier Ontwerp & Bouwregie
Strand Nesselande Rotterdam
Houthandel van Dam
Ontvangstgebouw RCN Het Grote Bos, Doorn
BINT Architecten
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
