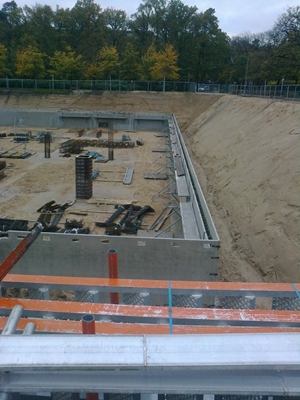

Holle wanden parkeerkelder Grotius Nijmegen

Atlas holle wanden (ook voor waterdichte kelders)

Atlas holle wanden/dubbelwanden (ook voor waterdichte kelders)

De bouwwereld staat zelden stil. Voortdurend wordt er gezocht naar betere, snellere en/of goedkopere technieken. atlas, de specialist in breedplaat vloer, zowel gewapend traditioneel als voorgespannen, is daar niet anders in. Steunend op hun ervaring van ruim 20 jaar in productie van prefab-vloerelementen, levert ons bedrijf dubbele wandelementen voor een uiterst snelle en gemakkelijke constructie van o.a. kelders, parkeergarages, scheidingswanden, keerwanden in silo's, tunnelwanden, zwembaden en waterreservoirs.

Net als bij de breedplaat vloeren van atlas zijn ook in het verhaal van de holle wandelementen flexibiliteit en tijdbesparing de centrale thema's. Een hele reeks van elementen getuigt hiervan:

Geen bekisting nodig

Geen vlechtwerk van wandbewapening

Steeds glad en strak werk

Kwaliteit gegarandeerd door de fabricage

Waterdichte verbinding

Maatvaste indeling van de wanden

Directe montage (hoge bouwsnelheid)

In combinatie met de atlas breedplaat vloer vormen deze wandelementen dus de ideale oplossing voor projecten waarin kwaliteit, betrouwbaarheid en snelheid een grote rol spelen.

Eenvoud
De wandelementen bestaan uit twee betonnen platen die met tralieliggers verbonden zijn en waartussen vulbeton gestort wordt. De zichtzijden zijn glad en kunnen indien gewenst, onmiddellijk afgewerkt worden. Uitsparingen, vensteropeningen en voorzieningen voor leidingen worden vooraf ingecalculeerd. De afmetingen worden bepaald in functie van het project.

Montage
Ook in de bouw is tijd een hoogst kostbare schat. Door te werken met de holle wandelementen van atlas kunt U heel wat tijd besparen. De plaatsing verloopt immers zeer eenvoudig en snel. U kunt de wanden met behulp van hijskranen onmiddellijk van de vrachtwagen op de werf monteren. Met een drietal personen kunnen op die manier ongeveer 4 elementen per uur geplaatst worden.

Eerst zorgt U voor maatvoering van de wanden op de ondervloer en een aanslaglat. Voorzie twee stelblokjes waar het wandelement neergelaten moet worden. Laat het element zakken over de stekeinden in de ondervloer tot op de stelblokjes. Met twee schoren en de ingestorte schroefhulzen zet U de wand loodrecht vast. Dan kan het volgende element geplaatst worden. In een hoek of waar twee elementen samenkomen brengt U verbindingsbewapening aan.

Het vulbeton
Voor een optimale verdichting en om te hoge stortdruk te vermijden wordt het vulbeton in lagen van ong. 50 a 70 cm gestort. Om volledige waterdichtheid te garanderen kan men best extra aandacht besteden aan de onderste stortlaag. De samenstelling van het vulbeton wordt uitvoerig beschreven in het plaatsingsplan. Doorgaans is een samenstelling van de sterkteklasse C25/30 (B25) met een plastificeerder en parelgrind 4/16 ruim voldoende.

Technische specificaties

Wanddikte minimaal 200 mm, maximaal 400 mm

Afmetingen tot maximaal 12350 X 3700 mm (maximale gewicht 10 ton), afhankelijk van het architectuurplan en de kraancapaciteit

Plaatdikte 60 mm standaard, min. 55 mm, max. 75 mm

Betondekking minimaal 15 mm, maximaal 35 mm

Gewicht 290kg/m2 bij een plaatdikte van 60 mm

Betonsterkte: C40/50 (B35 - B45)

Wapening in FeB 500, volgens opgave constructeur

Twee schroefhulzen voor de trek- en drukschoren per element

Kwaliteit
De wanden worden door atlas op maat en in volgorde toegeleverd. Een interne kwaliteitscontrole onder het nauwlettend oog van onze betontechnoloog staat borg voor een perfect stabiele structuur en een zeer vlakke afwerking. Wil U er meer over weten, aarzel dan niet om contact met ons op te nemen.
