Duurzame huisvesting DIFFER uitgewerkt tot hoogste BIM-niveau

3 november 2015, 17:43

Advertorial

In samenwerking met technisch dienstverlener Unica publiceert Architectenweb een serie van drie artikelen over de manier waarop duurzame technologie architectuur van binnenuit transformeert. In het derde artikel staat de nieuwe, zeer duurzame huisvesting van energie-instituut DIFFER centraal. Het project is in BIM uitwerkt tot LOD 500.

Afgelopen zomer is DIFFER (Dutch Institute for Fundamental Energy Research) verhuisd naar een nieuw gebouw op de campus van de Technische Universiteit Eindhoven. Het onderzoeksgebouw is ontworpen door Ector Hoogstad Architecten en is gerealiseerd door bouwer Dura Vermeer en technisch dienstverlener Unica.

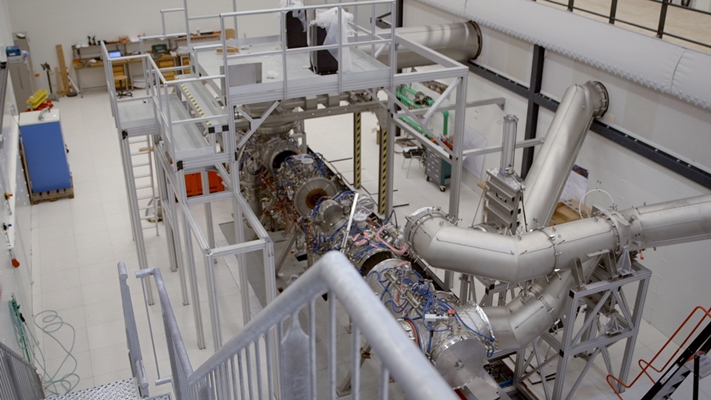

De nieuwe huisvesting van DIFFER heeft een eenvoudige opzet gekregen. In het midden liggen twee grote hallen waar experimenten uitgevoerd kunnen worden. Daar omheen liggen in drie lagen de kantoren en ondersteunden functies.

"Tussen de hallen en in het verlengde van een van de belangrijkste zichtassen op het campusterrein zijn gemeenschappelijke functies zoals vergaderen, eten en ontspannen gesitueerd", meldt Ector Hoogstad Architecten. "Voor DIFFER is het stimuleren van ontmoeting tussen medewerkers onderling en met bezoekers van het grootste belang. Daarom zijn de verdiepingen onderling op allerlei plaatsen verbonden door trappen en vides."

BIM voor zowel uitvoering als onderhoud
Dura Vermeer en Unica waren samen verantwoordelijk voor het detailontwerp en de realisatie van DIFFER. Unica verzorgde daarbij de complete elektrotechnische en werktuigbouwkundige installaties en neemt ook het beheer en onderhoud van deze installaties voor haar rekening. De volledige uitwerking van het project is gedaan met behulp van BIM: in een 3D-model is alle informatie over de bouw, constructies en installaties samengebracht.

Het gemaakte BIM-model is nu na oplevering te gebruiken bij het technisch beheer van het DIFFER-gebouw. De mate van detail van een BIM-model wordt uitgedrukt in LOD, Level Of Development. Voor de uitvoering van het project is het BIM-model uitgewerkt tot op LOD 400-niveau. Uit dit model zijn alle werktekeningen gegenereerd. Voor de onderhouds- en beheerfase is het BIM-model nu uitgewerkt tot LOD 500, het hoogst haalbare niveau.

Breeam-NL Excellent
Zoals verwacht mag worden van een instituut dat zich bezighoudt met duurzame energie, is op talloze vlakken geïnvesteerd om het gebouw zo duurzaam mogelijk te maken. Zo is bijvoorbeeld overal driedubbel glas toegepast, ligt het dak vol met zonnepanelen, zijn er klimaatplafonds en is er een WKO installatie.

Daarnaast hebben de hoge bandramen in de oost- en westgevels een zaagtandprofiel gekregen dat de opwarming van het interieur door de zon moet voorkomen, zonder de daglichttoetreding en het uitzicht te belemmeren. Door dit zaagtandprofiel hoefde niet de hele gevel voorzien te worden van zonwering. De algehele duurzaamheid van het gebouw is beloond met een Breeam-NL Excellent-certificaat.

DIFFER doet onderzoek naar fusion energy (energie uit kernfusie) en solar fuels (duurzame brandstof uit zonne-energie). Het instituut wil met zijn fundamentele energieonderzoek een leidende rol spelen in Nederland en daarbuiten. DIFFER is een van de onderzoeksinstituten van de stichting voor Fundamenteel Onderzoek der Materie (FOM) en is onderdeel van de Nederlandse Organisatie voor Wetenschappelijk Onderzoek (NWO).

https://youtu.be/nY7wCj-56Uo
