ASML Gebouw 3: parametrisch pronken met gevels
2 november 2023
0
0
0
0
Een prettige werkomgeving en een beeldbepalend gebouwontwerp creëren, gekoppeld aan een forse duurzaamheidsambitie. Voor die uitdaging stond architect Titia Luiten van JHK Architecten – Part of Sweco. ASML Gebouw 3 op de Veldhovense ASML-campus vinkt alle architectonische uitdagingen aan. De parametrische elementgevel vormt een absolute aandachtstrekker.
Multinational ASML timmert flink aan de weg. De fabrikant van chipmachines maakt de laatste jaren een explosieve groei door. Dusdanig snel dat er een gebouw moest komen voor de afdeling Engineering en Development. JHK Architecten kreeg de opdracht een gebouw te ontwerpen waar 2400 medewerkers op een aangename manier kunnen werken op een vloeroppervlak van 28.500 m². Luiten blikt terug: “Hoe kneden we op een hoogwaardige manier zoveel vierkante meters op een krappe locatie? Dat was een van de grootste uitdagingen. Het gebouw staat prominent aan de rand van de campus. Dus het moest ook een blikvanger worden. Het beeld van het naastgelegen hoofdkantoor is heel sterk. Daar wilden we niet mee concurreren. Aan de andere kant staan lagere gebouwen met een wat meer langgerekte vorm. De hoogte en het volume van ASML Gebouw 3 hebben we daar zorgvuldig op afgestemd. Daarnaast lagen er hele hoge eisen op gebied van duurzaamheid. Er moest een BREEAM-Excellent label worden gehaald evenals WELL. Uiteindelijk is dit zelfs WELL-platinum geworden. De aluminium elementgevel met parametrische panelen aan de vin dragen hier sterk aan bij.”
Ruimtelijke puzzel

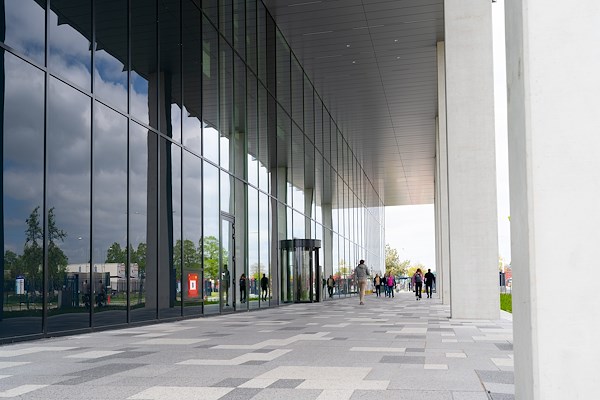

Het gebouw bevindt zich vlakbij de hoofdingang van het campusterrein. Verspreid over negen bouwlagen vinden de werknemers er hun werkplek. Alle ingangen komen uit op het centrale hart; de plaza. Vanaf hier werd tot de derde verdieping een hap genomen uit het gebouwvolume. Deze entree openbaart zich nu als een grote u-vorm aan weerszijden omsloten door werkplekken met uitzicht op de campus. Luiten vertelt over de ruimtelijk puzzel die zij met haar team moest leggen. “Kijkend naar de omliggende gebouwen zijn we er qua hoogte tussenin gaan zitten. We maakten een compact, kloek volume met diepe vloeren. Het doel hiervan was tweeledig. Je kunt hierin open werkplekken creëren voor grote projectteams. Dit past binnen de ASML-filosofie. Of je nu in de buitenste of binnenste ring werkt; iedere werknemer verdient een eersterangs werkplek. Daarnaast sloot het goed aan bij de duurzaamheidsambitie. Want hoe minder gevel je hoeft te maken, hoe minder energieverlies een gebouw heeft.”
Luiten streeft bij haar ontwerpen naar tijdloze en functionele architectuur. Dat was gedurende het ontwerpproces van ASML Gebouw 3 niet anders. Luiten verduidelijkt: “Qua ontwerpen zijn wij geen architecten die een droomvisioen tot stolling zien komen. Onze stelregel is niet voor niets ‘eerst rekenen dan tekenen’. Het berekenen van werkplekgroottes, lichtinval en dieptewerking is een analytisch proces. Dat heeft dan nog niets met vormgeving te maken. Ik houd van tijdloze architectuur. Ontwerpen vanuit functionaliteit is kenmerkend voor ons bureau. Het hogere doel is om techniek, eisen en wensen zodanig te verenigen dat er een esthetisch hoogwaardig ontwerp uit voortkomt. Als daar iets uit komt dat voor ons gevoel nog niet helemaal klopt, dan is de basis dus ook niet goed.”

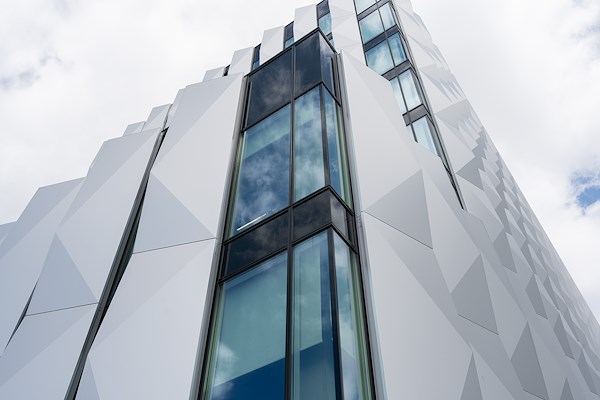

Hoe vorm invloed heeft op het ontwerp, is duidelijk te zien bij de gevels. Hier zijn zogenaamde elementgevels toegepast. Volgens Luiten werd dit mede ingegeven omdat ASML een innovatief bedrijf is met stevige eisen op het gebied van duurzaamheid. Dit overtuigde haar ervan om de gevels parametrisch te ontwerpen. “Best spannend want dit hadden we nog niet eerder gedaan. Daarom schakelden we voor het parametrische gedeelte een gespecialiseerd bureau in. Wanneer je duurzaam wilt ontwerpen, moet je zorgen dat je zo weinig mogelijk zonlicht in je gebouw krijgt en zoveel mogelijk daglicht. Als je veel daglicht hebt, hoeven de lampen niet aan. Wanneer je zonnewarmte weert, hoef je dat niet weg te koelen. Een verticaal grid in de vorm van een vin leek ons een geschikte oplossing. We lieten berekenen hoe diep die vin moest zijn. Dit is een spel van zoninval, diepte en hoogte. Uit de berekening kwam een in diepte verspringende vin. Dit zorgt voor een golvend en dynamisch aanzicht en een gevel die zich in elk seizoen en elk moment van de dag anders toont. Een mooie bijkomstigheid want deze vorm hadden we van tevoren niet zo bedacht.”
Als legostenen
Bij het ontwerp van de gevel gingen gevelbouwer TGM en Reynaers Aluminium niet over één nacht ijs. Om aan de hoge eisen van de opdrachtgever te voldoen, werden de elementen van tevoren uitvoerig getest op de Reynaers Campus in Duffel (België). Reynaers Aluminium leverde de elementgevel. WVH plaatste later de vinnen met de parametrische vormen in alucobond-panelen. Bas Verhulsdonk, commercieel manager TGM vertelt over de totstandkoming. “Uiteindelijk is de gevel technisch uitgewerkt in de vorm van een vliesgevel en elementgevel. De elementgevel bestaat uit bijna 10.000 vierkante meter aan elementen. Deze zijn steigerloos gerealiseerd. Hierdoor konden we de doorlooptijd van het project aanzienlijk verkorten. Hiervoor is het systeem CW65 EF van Reynaers Aluminium gekozen.”
Luiten vult aan: “Onze opdrachtgever wilde vooral snel bouwen. De prefab elementgevel bood hierbij uitkomst. Alle 1024 gevelelementen werden compleet voorgefabriceerd rondom het gebouw heen geplaatst. In feite als een soort legostenen. Het voordeel is dat zo’n gebouw heel snel wind- en waterdicht is. Dat heeft een positief effect op de bouwsnelheid. Het samenspel van de elementgevel en de parametrische elementen is beeldbepalend voor ons ontwerp. Functionaliteit, duurzaamheid en esthetiek komen hier samen. Uiteindelijk maak je een gebouw voor mensen. Het is gelukt om een ontwerp te realiseren met een positieve impact voor de mensen die er werken. Daar doe je het uiteindelijk voor.”
Locatie
Trefwoorden
well
aluminium systemen
duurzaamheid
breeam
elementgevel
kantoorgebouw
nieuwsbouw
Reynaers Aluminium Nederland
Neem contact op
Projectdata
Staat van realisatie
Niet van toepassing
Oplevering
2022
Plaats
Veldhoven
Meewerkende partijen
Architect
JHK Architecten
Meewerkend architect
co-architect ArchiTech Company
Hoofdaannemer
Stam + De Koning Bouw
Gevelbouwer
TGM
Leveranciers
Overig
Reynaers Aluminium Nederland
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Neem contact op met
Reynaers Aluminium Nederland
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van Reynaers Aluminium Nederland
De Bakermat: een iconisch bouwwerk
Reynaers Aluminium Nederland
Nieuwe Nor: poppodium biedt venster op verleden
Reynaers Aluminium Nederland
Lighthouse, Eindhoven
Reynaers Aluminium Nederland
De Hooch: golvende gevel met Amsterdamse grandeur
Reynaers Aluminium Nederland
Villa Trompenberg: flirt met Dudok
Reynaers Aluminium Nederland
Brandwerendheidstest voor NDW21 Nijmegen
Reynaers Aluminium Nederland
865 strekkende meter vliesgevel: ctPark Amsterdam
Reynaers Aluminium Nederland
De Caai, Eindhoven
Reynaers Aluminium Nederland
Amsterdome, Amsterdam
Reynaers Aluminium Nederland
Vanderlande, Veghel
Reynaers Aluminium Nederland
Villa Gasthuiskwartier
Reynaers Aluminium Nederland
Lake District Knokke
Reynaers Aluminium Nederland
CasaNova, Rotterdam
Reynaers Aluminium Nederland
De Brabander, Tilburg
Reynaers Aluminium Nederland
Veemgebouw, Eindhoven
Reynaers Aluminium Nederland
Villa De Hoefsevonder, Berlicum
Reynaers Aluminium Nederland
Woonhuis van Hoof, Den Hout
Reynaers Aluminium Nederland
Haasje Over, Eindhoven
Reynaers Aluminium Nederland
Beeldbuizenfabriek, Eindhoven
Reynaers Aluminium Nederland
Uitbreiding tandartspraktijk, Bavel
Reynaers Aluminium Nederland
Andere Projecten
Campus biofarmaceut Byondis
Struyk Verwo Infra
Dakvlak afgedicht m.b.v. Triflex SAM
Triflex bv
Bewegingscentrum voor Ipse de Bruggen
MoederscheimMoonen Architects
Park Piot
Struyk Verwo Infra
Steinhard Museum of Natural History
PARKLEX PRODEMA
The Library at St. Mary's Calne School
PARKLEX PRODEMA
Textiele vloeren Kugelgarn® bij Comhan Holland
Fabromont
Renovatie productie ruimte
Sentho B.V.
New Roots - Villa Apartments Dit fantastische pr
Gorter Luiken BV
Wonen in Wiele
studio] [space architecten
Dakluik op oude V&D gebouw In het centrum van Oss
Gorter Luiken BV
Verbouwing boerderij
Taanbaas
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
