865 strekkende meter vliesgevel: ctPark Amsterdam
19 oktober 2023
0
0
0
0

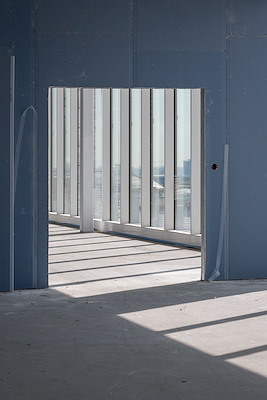

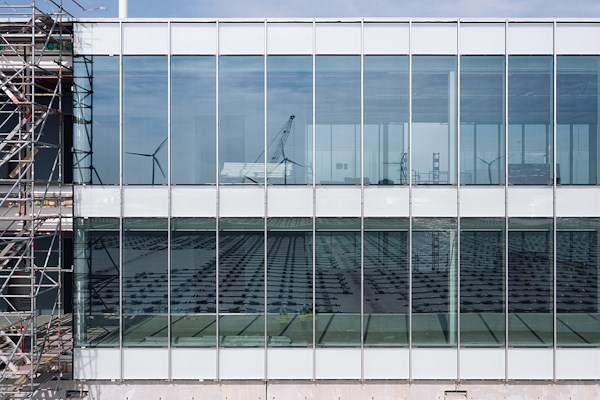

Vliesgevels geven gebouwen een transparant karakter. Ze worden vaak toegepast in hoogbouw, maar bieden ook in lagere gebouwen volop mogelijkheden. Het concept van zo’n gevel bepaalt de esthetische waarde. Voor het circulaire project CtPark Amsterdam Cityhub, de eerste XXL cityhub van Nederland, werd gekozen voor een unieke, 865 strekkende meter vliesgevel. Deze vliesgevel, die over twee verdiepingen gaat, bracht een serieuze uitdaging in de belastbaarheid in stijfheid en sterkte van de aluminium profielen met zich mee. Henc Bastiaans en Mike Snoeijen gaan in op de details tijdens het ontwerpproces en de uitvoering: van bouwtekening tot speciale testen op de Reynaers Campus in Duffel.

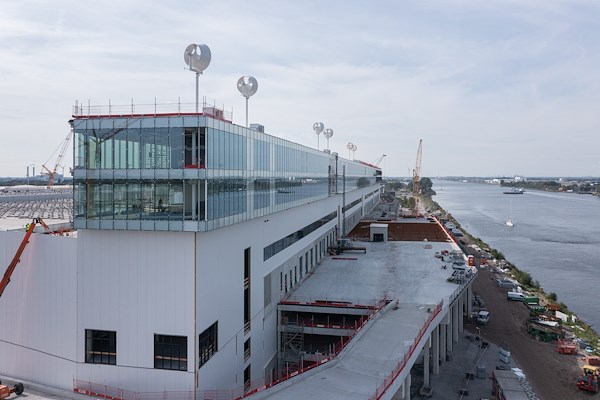

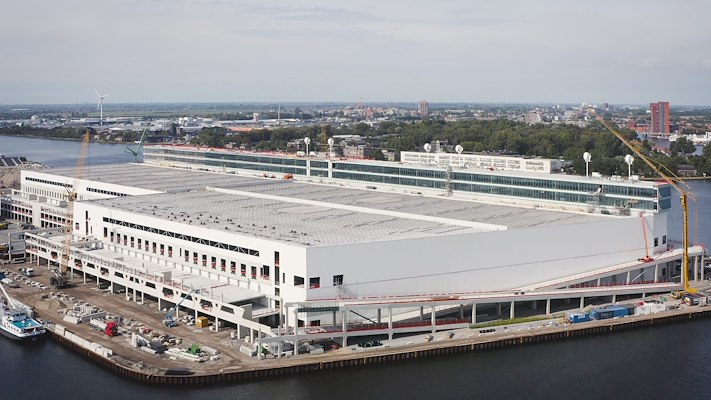

ctPark Amsterdam Cityhub: een duurzaam project in een waterrijke omgeving
‘Het is al een tijd geleden dat ik benaderd werd voor het project ctPark Amsterdam Cityhub’, vertelt Henc Bastiaans, al bijna 40 jaar Accountmanager bij Reynaers Aluminium. ‘In al die jaren heb ik in mijn werk al veel bijzondere projecten en verschillende systeemuitdagingen voorbij zien komen. Zoals de projecten
Little C
in Rotterdam en
De Brabander
in Tilburg.’
‘Het was Richard van Zanten, directeur van V.P.G. Aluminium Ramen en Geveltechniek, die mij destijds vroeg of ik het project Amsterdam Cityhub kende. De vliesgevel van 865 strekkende meter trok direct mijn aandacht. Dit was nou niet bepaald een standaardafmeting’. De XXL logistic cityhub inclusief kantoorruimtes is gerealiseerd in het drukke havengebied van Amsterdam. Het gebouw, met 125.000m2 aan opslag- en distributieruimte, maakt voor tientallen bedrijven een snelle en schone ‘last mile’ logistiek mogelijk. Vanaf de cityhub kunnen goederen snel en emissievrij naar hartje Amsterdam worden gebracht.
Maatwerk voor een langgerekte vliesgevel
‘Onze eerdere en positieve samenwerkingstrajecten vormden het uitgangspunt voor de samenwerking in dit project’, vervolgt Henc zijn verhaal. ‘Richard legde mij de tekeningen voor met daarbij de vraag of ik een voorcalculatie wilde maken om het prijsniveau zichtbaar te krijgen.’ Omdat Reynaers Aluminium veel ervaring heeft met verschillende geveloplossingen, dachten zij graag mee met V.P.G. Aluminium Ramen en Geveltechniek in het proces. ‘In dit soort aanvragen is maatwerk eerder de regel dan uitzondering is mijn ervaring. Met die uitdaging in het vizier werd Mike Snoeijen, Development Expert bij Reynaers Aluminium, betrokken’, stipt Henc aan.
‘De gevel is in de basis geen bijzondere uitdaging maar omdat het hier veel vierkante meters betreft, kun je door een ‘slimme’ uitvoering veel kosten besparen. Het was in dit project dus zeer interessant om hier in detail naar te kijken en dat hebben we dan ook uitvoerig gedaan’, voegt Mike Snoeijen toe. Voor de gevel is gekozen voor het veelzijdige ConceptWall 50 (CW 50) vliesgevelsysteem van Reynaers Aluminium. Vervolgens is deze geheel op maat gemaakt voor ctPark Amsterdam Cityhub. Het CW 50-systeem, met verschillende ontwerpvarianten, voldoet aan hoge eisen aan wind- en waterdichtheid, thermische isolatie en brandwerendheid. ‘Daarnaast maken de slanke profielen van dit systeem maximale lichtinval mogelijk’, voegt Henc toe.
Kennis van belastbaarheid van de profielen
Het vraagstuk lag met name in de belastbaarheid van de aluminium profielen. Door de omvang werd het economisch interessant om project-specifieke aanpassingen door te voeren. Mike licht toe: ‘Mede omdat dit zo’n omvangrijk bouwproject is, werd een bouwkundig constructeur ingeschakeld. De constructeur is gevraagd de gevel statisch te bekijken op sterkte en stijfheid, verankeringspunten, plaats en lengte van het dilatatieprofiel. Bij de sterkte van een profiel wordt gekeken naar de W-waarde (weerstandsmoment), wat na de in rekening te brengen windbelasting geen blijvende vervorming mag hebben.
Testen op de Reynaers Campus
In aanvulling op het rapport van de constructeur zijn de dilatatieprofielen in het vliesgevelsysteem op diverse lengtes getest in de het testcentrum op de Reynaers Campus in Duffel (B). De testmethode is met goedkeuring van de bouwkundig constructeur uitgevoerd. Aan de hand van de uitkomsten van de testen en gezamenlijk onderzoek met alle betrokken partijen, is er besloten de plaats van de profielkoppeling te handhaven maar het benodigd koppelprofiel te verlengen van 600 mm naar 900 mm. De sterkte van het gekoppelde profiel, was bij deze gevel maatgevend. De verlenging naar 900 mm werd proefondervindelijk vastgesteld. Daardoor is aangetoond dat het veilig is om deze gevel, bestaande uit twee verdiepingen, te koppelen.
Circulair bouwen met een kritische blik
De bouw van ctPark Amsterdam Cityhub is inmiddels afgerond. ‘Wederom een project waarin we samen met onze partners de nodige expertise inzetten om te komen tot een goede projectoplossing.’ Henc vertelt het trots. ‘Als systeemhuis zien en volgen we de veranderingen in de bouwkolom vanzelfsprekend op de voet. Wij krijgen steeds meer aanvragen van partners die inspelen op de groeiende behoefte voor circulair bouwen, maximale lichttoetreding en ventilatie, zonder energieverlies. Dit vraagt om een kritische blik op het ontwikkeltraject samen met onze partners, waarbij we nu én in de toekomst steeds vaker zullen inzetten op maatwerk’, sluit Henc zijn verhaal af.
Hulp nodig bij het realiseren van uw project?
Neem contact op met de projectadviseurs van Reynaers Aluminium via telefoonnummer +31 (0)492 - 56 10 20. Zij helpen u graag.
Partners bij dit project:
Gevelbouwer:
V.P.G. Aluminium Ramen en Geveltechniek
Architect:
Convex Architecten
Gebruikte Reynaers Aluminium Systemen:
Systeemnaam:
ConceptWall 50
en
ConceptSystem 77
