Campus Canopy

28 september 2023

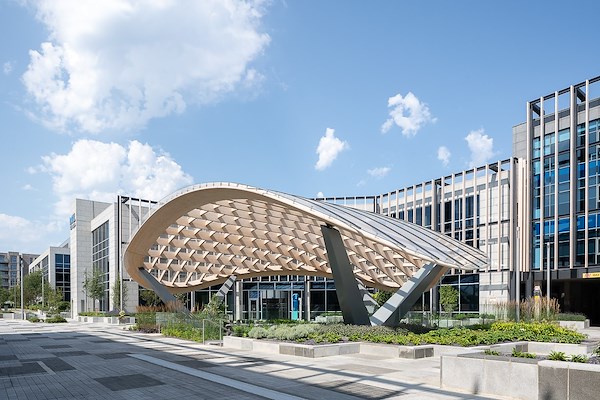

Deze elegante en transparante overkapping op het terrein van The Campus (Cherrywood, Dublin) is uitgevoerd in gelamineerd gelijmd hout, glas en staal. Het is een ogenschijnlijk eenvoudig ontwerp: drie V-vormige kolommen dragen een gebogen houten grid dat is bekleed met glas. Octatube heeft deze unieke constructie - ontworpen door Benjamin Thomas van MOLA Architecture - technisch uitgewekt en gebouwd.

In dit gridshell project passen we hout constructief toe. Een reeks design workshops met de klant brachten ons tot de kern: het op een technisch haalbare wijze realiseren van deze bijzondere canopy, waarbij we dicht bij de ontwerpintentie blijven. Hout is een prachtig materiaal om mee te werken, maar het brengt materiaalspecifieke uitdagingen met zich mee. Vooral wanneer het constructief wordt ingezet.

Onze constructeurs hebben de complexe geometrie geoptimaliseerd en zo de vorm van de houten gridshell gedefinieerd. We hebben criteria vastgesteld waarmee we elke optie hebben beoordeeld (bijv. blootstelling aan het weer, verbindingen en productie). De resultaten hebben we uitgebreid gedocumenteerd in een matrix om zo de beste optie te kunnen kiezen.

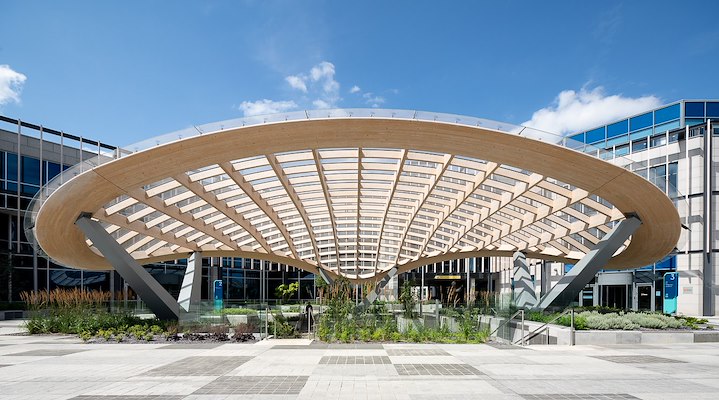

De houttypologie van de Campus Canopy bestaat uit drie balken: de randbalk, de primaire balken en de secundaire balken. De slanke randbalk loopt rondom de overkapping en is enkelvoudig gebogen, behalve op de hoeken: daar is de balk dubbel gebogen. Hij verandert rondom licht van vorm en heeft verschillende hellingen (voor onderhoud). Vanuit constructief oogpunt was deze balk een bijzondere uitdaging, omdat hout niet goed bestand is tegen torsie. Grote stalen verbindingen dragen de krachten over tussen de randbalkelementen. Zelfs van dichtbij zijn deze staalverbindingen niet zichtbaar. We zijn erin geslaagd om deze te verbergen met behulp van een stalen inzetstuk, waardoor de beweeglijkheid van het ontwerp benadrukt wordt. Hetzelfde is bereikt met de primaire balken (de balken die van voor naar achter lopen). Alle primaire balken zijn verschillend en veranderen van vorm en kromming. De verbindingen met de randbalk zijn echter vloeiend.

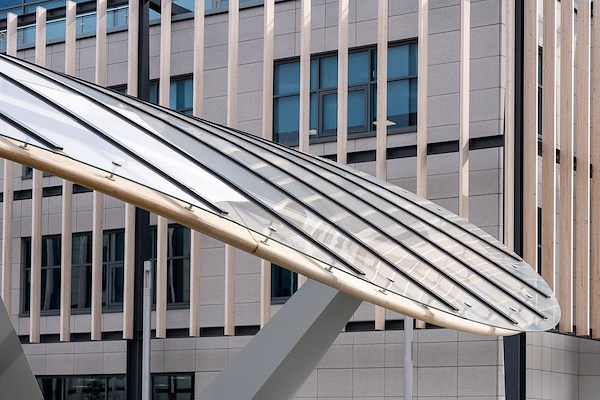

In de mock-upfase hebben we heel wat getest. Dit was met name leerzaam voor de getordeerde glaspanelen die ter plaatse koud zouden worden gebogen. Een hele uitdaging gezien de dubbele kromming van de constructie. Enkel gebogen glaspanelen zijn relatief makkelijk om mee te werken, maar glaspanelen die aan vier zijden gebogen zijn, vormen een extra uitdaging. Aanvullende iteratieve berekeningen waren daarom noodzakelijk om de resulterende lokale spanningen onder controle te houden.

Omdat de luifel beloopbaar moet zijn voor onderhoud, was de combinatie van koud buigen en puntbelasting crusciaal. Idealiter wordt dun glas gebruikt voor koud buigen, terwijl dikker glas wenselijk is voor de puntbelasting. Het was een zoektocht naar de juiste balans.

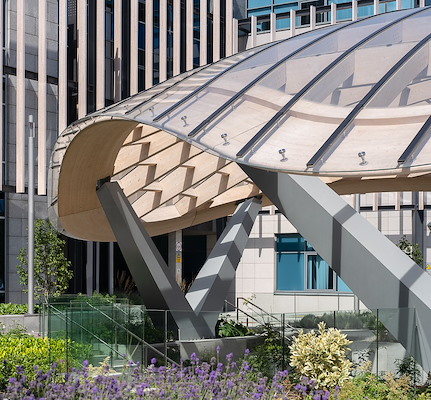

Als de temperatuur verandert en het hout uitzet, kan het glas iets bewegen op zijn profielen, ofwel: het dak kan ademen. Deze beweging wordt opgevangen in de kolommen, die we hebben geproduceerd, vervoerd en gemonteerd als enkelvoudige V-vormige stukken. Het komt aan op de details en hoewel deze robuuste kolommen misschien anders doen vermoeden, is het echt precisiewerk. De bevestiging in de fundering, de afstand tussen de fundering en het dak, de afstand tussen de elementen van de kolom, de grote lassamenstellingen (vervormingen door warmte tijdens het lassen): het is een minutieus samenspel.

Voor het onderhoud van deze constructie met een sterke helling hebben we maatwerk valbeugels in het dak verwerkt, die met lange schroeven zijn bevestigd. Om de rechte schroeven in de gekomde balk aan te brengen zijn beugels met een uitsparing in de balken gemaakt. Naast valbeveiliging hebben we ook ‘rope access’ ingebouwd, waarmee getrainde specialisten met touwtechnieken veilig het onderhoud van de Canopy kunnen uitvoeren.

Locatie

Trefwoorden

luifel hout dubbelgekromd staal canopy gridshell glas

Octatube

Neem contact op

Staat van realisatie Voltooid

Start bouw 2020

Oplevering 2021

Plaats Dublin

Meewerkende partijen

ArchitectMOLAOpdrachtgeverCleary Doyle

Leveranciers

ConstructieOctatubeOverigOct
