Baksteenpaviljoen met high tech beton
4 februari 2019
0
0
0
0
Hagemeisterpaviljoen mixt high tech beton met baksteen

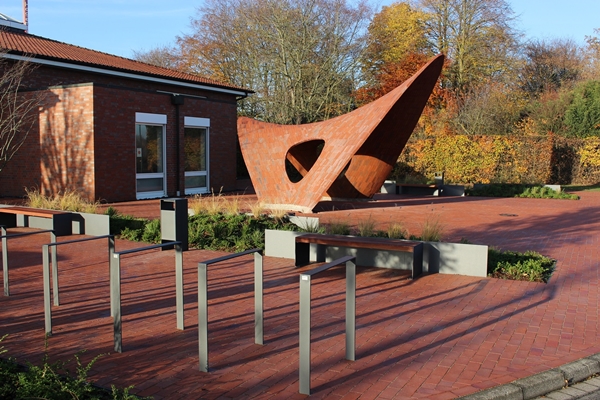

Op het eigen bedrijfsterrein in Nottuln bouwde Hagemeister een sculpturaal paviljoen met een draagconstructie uit beton met koolstofvezelwapening en een bekleding van steenstrips. Het paviljoen heeft een slechts zeven millimeter dunne schaal. Het ontwerp van architect prof dr. Peter Böhm en beeldend kunstenaar Martin Kleppe is een vingeroefening in rank bouwen met beton. Als nicheproduct vindt deze excercitie in baksteen mogelijk een weg naar de bouwpraktijk, stelt Martin Kleppe.
Een zo dun mogelijke en zodoende efficiënte schil, dat was de doelstelling bij het paviljoen van baksteenfabrikant Hagemeister in Nottuln. Werkmaat bij deze vingeroefening: de klassieke baksteen. Op een draagconstructie uit hoogvast fijnkorrelig beton met een wapening uit koolstofvezel kreeg het paviljoen een schil van steenstrips. Extra eis bij deze exercitie in rank bouwen met baksteen: de met koolstofvezel versterkte betonkern – nodig om de krachten in de constructie op te vangen – mocht in het paviljoen niet zichtbaar aan de oppervlakte treden. Uiterlijk mocht het paviljoen uit niets anders dan baksteen lijken te bestaan.
Het paviljoen in Nottuln is ontworpen en gebouwd door studenten van architect Prof. Dr. Peter Böhm en beeldend kunstenaar Martin Kleppe. Böhm is professor voor bouw en vormgeving met massieve bouwmaterialen aan de Hogeschool van Trier. Martin Kleppe, eveneens verbonden aan de hogeschool, trad op als bouwleider en begeleidde de studenten.
Voorbeelden voor de studenten bij het uitwerken van de hoofdvorm van het paviljoen: het werk van Eladio Dieste en Frei Otto, de betonnen bogen van Heinz Isler, de architectuur van Calatrava en het werk van Philippe Block, professor aan het Instituut voor Technologie in de Architectuur aan de ETH Zürich en mede-leider van de Block Research Group (BRG) (vormgeven met dragende vlakken).

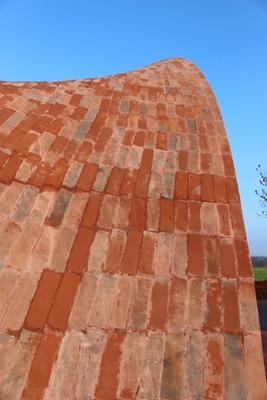

Om het effect van een bakstenen bouwwerk te bewerkstelligen, gebruikten Böhm en Kleppe prefab betonelementen met daarop steenstrips van circa drie centimeter dikte. De ribbenstructuur van de steenstrips is aan de constructiezijde benut als extra oppervlak om baksteen, mortel en betonconstructie aan elkaar te hechten. In de mortellaag bevindt zich het koolstofvezelnet.

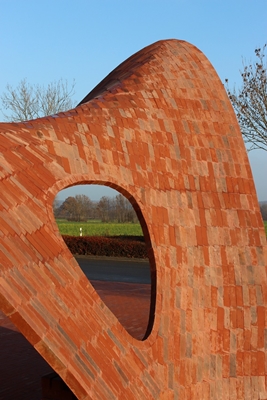

Ook van belang: het 'metselverband'. Het steenpatroon aan de buitenzijde van het paviljoen moest niet alleen optisch en esthetisch overtuigen, er werd ook onderzocht of en hoe het patroon van invloed zou zijn op het statische gedrag. Böhm en Kleppe onderzochten het aan de hand van verschillende testplaten met steenstrips. De resultaten dicteerden de breedte van de voegen in het gerealiseerde paviljoen. Afhankelijk van de krommingsrichting van de schil, zijn de voegen dikker of dunner.
Het Hagemeisterpaviljoen onderzoekt en demonstreert de mogelijkheden van prefab gevelelementen uit koolstofvezelbeton, gecombineerd met een bekleding uit steenstrips. Een combinatie die volgens ontwerper Martin Kleppe om uiteenlopende redenen interessant is – ook als het gaat om de sprong naar de bouwpraktijk. "De façade van het paviljoen is vijf tot tien keer dunner dan een conventionele betonfaçade. Dat biedt niet alleen kansen in bouw en architectuur, de geringe dikte heeft ook voordelen op gebied van transport, opslag en handling."
Kleppe noemt het koolstofvezelbeton van het paviljoen een doorontwikkeling van textielbeton, een doorontwikkeling die werd aangejaagd door de dalende prijzen van koolstofvezels. Dat maakt het voor de bouw relatief interessant, aldus Kleppe, al zal de mix van geweven koolstofvezel en hoogvast fijnkorrelig beton als constuctiemateriaal volgens hem altijd een nicheproduct blijven: "Koolstofvezelbeton heeft als voordeel dat er geen corrosie optreedt, het biedt een grote vormvrijheid en is duurzaam – dat alles bij die extreem dunne schaal."
In het paviljoen van Hagemeister zorgen juist de steenstrips voor een heel andere oppervlaktesfeer en beleving, stelt Kleppe: "Spannend is dat het een traditioneel gewelf is, met de charme van de handformaat steen – maar met een extreem geringe dikte."
Ook voor de studenten was de mix van beton en baksteen een boeiend gegeven. Kleppe: "De materialenmatch vraagt om lateraal denken – goede leerstof voor studenten die in de toekomst de bouw verder moeten ontwikkelen en nieuwe bouwwijzen moeten bedenken."
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Locatie
Trefwoorden
hagemeister
baksteen
beton
paviljoen
high tech
koolstofvezelwapening
peter böhm
hoogvast fijnkorrelig beton
steenstrips
Hagemeister GmbH & Co. KG
Neem contact op
Projectdata
Staat van realisatie
Voltooid
Start bouw
2018
Plaats
Nottuln
Neem contact op met
Hagemeister GmbH & Co. KG
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van Hagemeister GmbH & Co. KG
Prefab metselwerk in Het Dok
Hagemeister GmbH & Co. KG
Woningbouw Veld 3, Strijp R, Eindhoven
Hagemeister GmbH & Co. KG
Dienstgebouw douane, Stralsund-Danhölm
Hagemeister GmbH & Co. KG
Macherei München
Hagemeister GmbH & Co. KG
Appartementencomplex Waterman, Uitgeest
Hagemeister GmbH & Co. KG
ParkEntree, Schiedam
Hagemeister GmbH & Co. KG
Chesterfield House, Londen Wembley
Hagemeister GmbH & Co. KG
EinsA, Dülmen
Hagemeister GmbH & Co. KG
Hoteltrio, Düsseldorf
Hagemeister GmbH & Co. KG
Parc Seny, Brussel
Hagemeister GmbH & Co. KG
M8 Work & Create, München
Hagemeister GmbH & Co. KG
Het Dok, NDSM-terrein Amsterdam
Hagemeister GmbH & Co. KG
Dorpshuis, Zwanenburg/Halfweg
Hagemeister GmbH & Co. KG
DB Tower en The Brick, Frankfurt
Hagemeister GmbH & Co. KG
Woningbouw Zollikerstraat, Zürich
Hagemeister GmbH & Co. KG
Beethovenpark, Augsburg
Hagemeister GmbH & Co. KG
Haus am Platz en Patio, I/D Cologne
Hagemeister GmbH & Co. KG
Herinrichting stationsplein Brædstrup
Hagemeister GmbH & Co. KG
Carba-terrein, Bern
Hagemeister GmbH & Co. KG
Woonbuurt Königswiesen, Sleeswijk
Hagemeister GmbH & Co. KG
Andere Projecten
Adapta Amersfoort
Intermontage B.V.
Nieuwbouw kantoor BDO accountants Breda.
RIENKS Architects
Gevelbekleding Restaurant De Witte Gans - Dalfsen
Foreco Houtproducten
Welkom op de campus van Byondis
Broekbakema
Albert Schweitzer ziekenhuis
Alprokon
Qurios - Gulpen
Houthandel van Dam
De Grendel Nieuwkoop
Houthandel van Dam
Het hele jaar door comfort met Soltis 96 Proof
Serge Ferrari
Lekkages verholpen en moderne uitstraling P+R
Triflex bv
Befaamd luik van Gorter op De Roode Camer
Gorter Luiken BV
Ace & Tate Londen
Féline
Twee dakluiken op De Heren van Essen
Gorter Luiken BV
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
