Transformatie Genieloods Fort Vijfhuizen
14 maart 2023
0
0
0
0

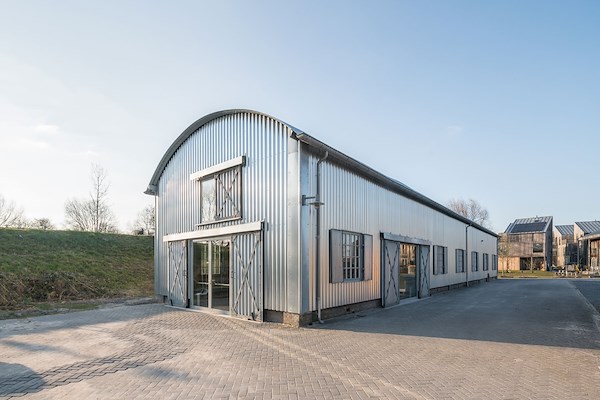

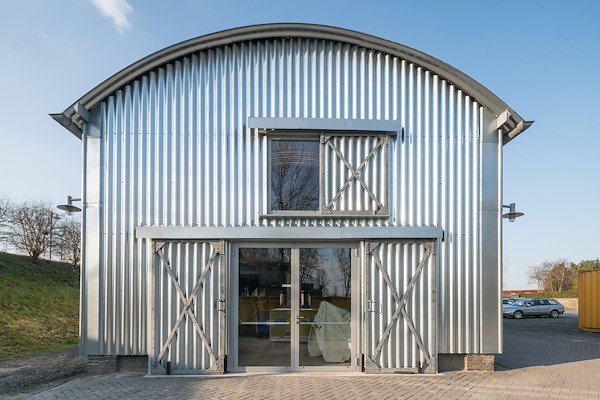

De stalen Genieloods bij het Kunstfort Vijfhuizen heeft een ingrijpende verbouwing ondergaan. Het provinciale monument veranderde van een tochtige loods naar een volledig geïsoleerde tentoonstellingsruimte met plek voor workshops en presentaties.

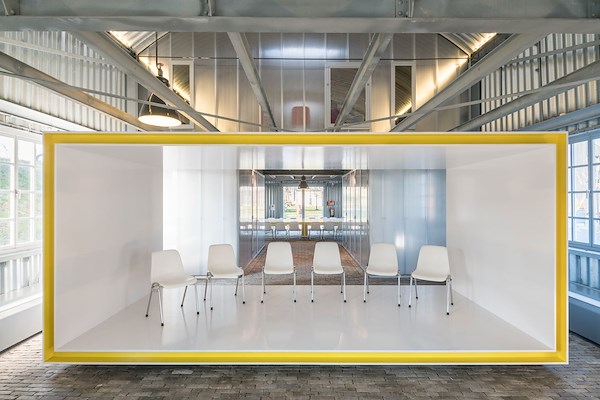

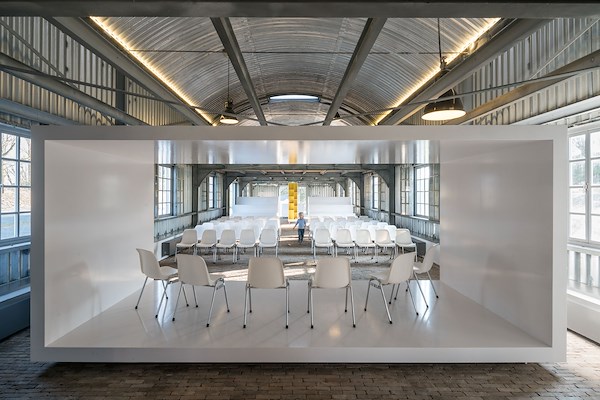

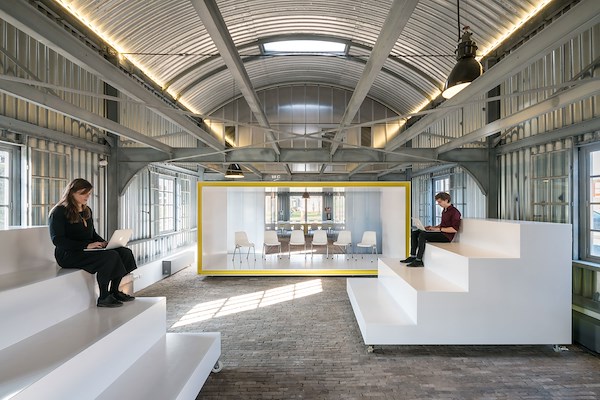

Een historische loods transformeren in een modern en comfortabel gebouw is een technisch zeer ingewikkelde opgave. Wij hebben in het ontwerpproces de realisatie architectonisch en financieel haalbaar gemaakt. Woltjer/berkhout architecten heeft het gebouw niet alleen ontworpen en geengineerd, maar ook het bouwmanagement op zich genomen. Bovendien hebben we ook de bouw gecoördineerd, door zonder tussenkomst van een hoofdaannemer nevenaannemers te selecteren en aan te sturen.

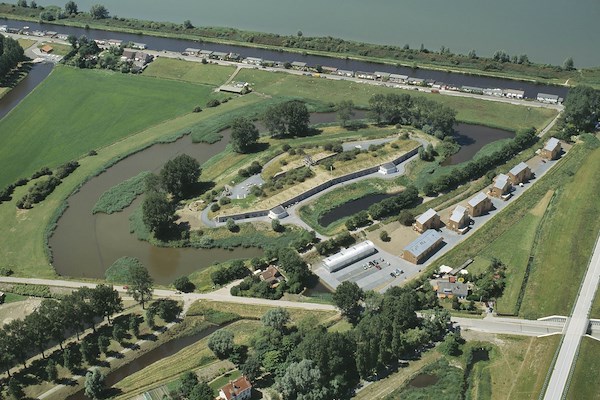

De Genieloods bij het Fort Vijfhuizen is gebouwd in 1897. Het fort bij Vijfhuizen maakt deel uit van de Stelling van Amsterdam, een UNESCO monument. Van de vijf gebouwde stalen genieloodsen is die in Vijfhuizen het enig overgebleven exemplaar. In 2005 werd Fort Vijfhuizen verbouwd tot Kunstfort. Ook de stalen genieloods is toen gereconstrueerd.

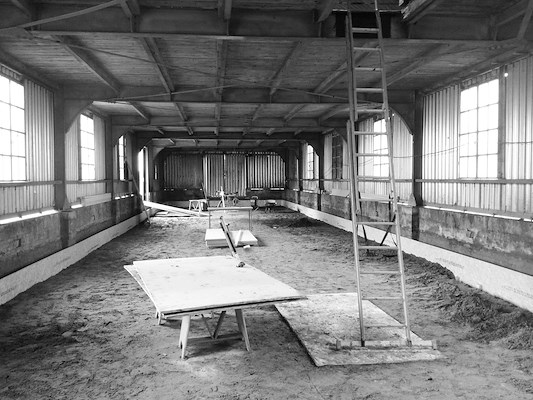

De ruimte bleek echter slecht bruikbaar als tentoonstellingsruimte: te koud in de winter, te warm in de zomer en het hele jaar door tochtig en vochtig door condens. Om het gebouw bruikbaar en exploitabel te maken, moest de behagelijkheid drastisch verbeteren. Omdat de loods een provinciaal monument is, diende tegelijkertijd de monumentale kwaliteit behouden te blijven.

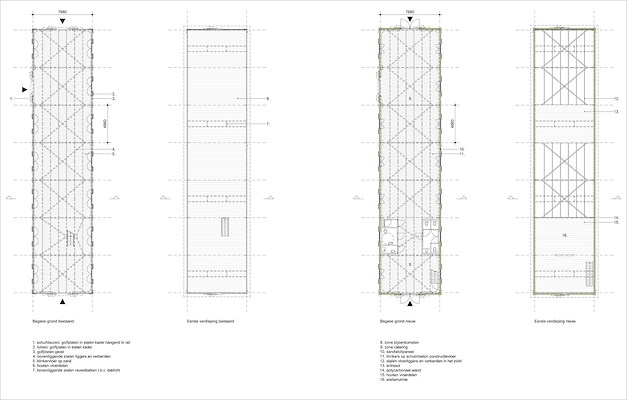

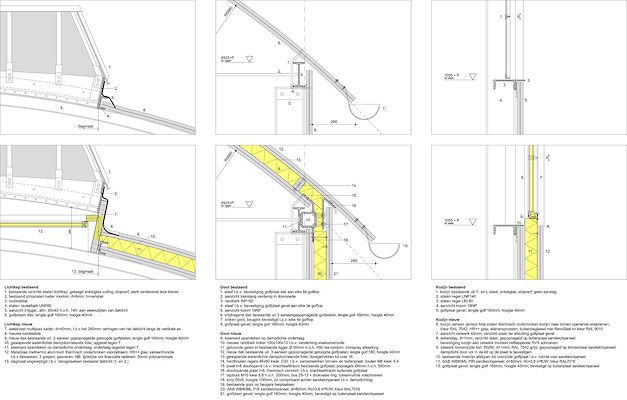

De genieloods bestond uit een staalconstructie met een golfplaten bekleding. De ingreep voor transformatie is een unieke oplossing: door de gevel en het dak van de genieloods te isoleren en te bekleden met een identieke golfplaat als de bestaande, behoudt het gebouw zowel binnen als buiten zijn karakteristieke monumentale kwaliteit.
Omdat er geen precedent was, is er reeds in het ontwerpproces contact gelegd met gespecialiseerde adviseurs en bedrijven, om samen tot een gaaf en goed bouwbaar ontwerp te komen.
De staalconstructie is aangepast om te voldoen aan hedendaagse normen. Rondom het gebouw zijn PIR sandwichpanelen aangebracht om de gevel te isoleren. Veel zorg is besteed aan de dampdichting, om inwendige condensatie te voorkomen. De kozijnen bestaan uit ragfijne stalen thermisch onderbroken profielen, met een op stopverf lijkende kit, waardoor het uiterlijk van het gebouw ongewijzigd blijft.
In het bestaande getoogde dak overspanden drie aan elkaar gepopnagelde golfplaten de breedte van het gebouw, zonder verdere ondersteuning. Om zowel het dak te isoleren als aan hedendaagse belastingeisen te voldoen, heeft het dak een identieke tweede schil gekregen, die met hardhouten regels is verbonden aan de oorspronkelijke platen, waardoor ze samenwerken als een sandwichconstructie. De tussenruimte is geïsoleerd met steenwoldekens op een dampremmende onderlaag.
De opgave voor de architect was om een comfortabel gebouw te maken, dat kon dienen als achtergrond voor een spraakmakend interieur. Het ontwerp van de kunstenaar Gabriël Lester behelst een aantal ‘movables’: verrijdbare objecten die in verschillende opstellingen in het gebouw kunnen worden geplaatst, afhankelijk van het gebruik van de ruimte voor tentoonstellingen, workshops of voorstellingen.
Het Kunstfort had beperkte financiële middelen. Woltjer / berkhout heeft daarom het gebouw ontworpen, het projectmanagement verzorgd en het gebouw in delen aanbesteed.
Tot voor kort was de genieloods een ongebruikt monument, dat drukte op de begroting van Stichting Kunstfort Vijfhuizen. Er was weinig geld voor onderhoud. Door het nieuwe gebruik kan het publiek dit voorbeeld van vroege staalbouw blijven zien en ervaren. En dankzij een gezonde exploitatie kan het gebouw weer onderhouden worden. Hiermee is de toekomst van de genieloods als monument veilig gesteld.
Locatie
Trefwoorden
refurbishment
staalconstructie
kunstfort vijfhuizen
stalen genieloods
fort vijfhuizen
provinciaal monument
bouwcoordinatie
genieloods
isoleren
woltjer berkhout
staal
transformatie
monument
duurzaamheid
sandwichpanelen
projectmanagement
renovatie
verduurzaming
provincie noord-holland
woltjer berkhout architecten
woltjer / berkhout architecten
Neem contact op
Projectdata
Staat van realisatie
Voltooid
Start ontwerpproces
2014
Start bouw
2015
Oplevering
2016
Ingebruikname
2016
Plaats
Vijfhuizen, Haarlemmermeer
Meewerkende partijen
Architect
woltjer / berkhout architecten
Opdrachtgever
Stichting Kunstfort Vijfhuizen
Constructeur
Constructieburo Hummel
Adviseurs installaties E & W
Aancoop
Fotograaf
Ossip
Projectmanagement
woltjer / berkhout architecten
Beeldend kunstenaar
Gabriel Lester
Onderaannemer
arco metaal
Aannemer installaties
Aancoop
Gevelbouwer
De IJzeren Man
Interieurbouwer
Landstra & De Vries
Directievoering
woltjer / berkhout archtiecten
Leveranciers
Overig
Timmerfabriek Rekri, Gunters en Meuser,
Rodeca Systems b.v.
, Faber Betonpompen, Smits Gemert
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Neem contact op met
woltjer / berkhout architecten
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van woltjer / berkhout architecten
Transformatie van de broodfabriek
woltjer / berkhout architecten
Atelierwoningen Kunstfort Vijfhuizen
woltjer / berkhout architecten
Dubbelhuis aan de Amstel
woltjer / berkhout architecten
Villa l'Escala
woltjer / berkhout architecten
Andere Projecten
Layers in Lijnden - Gebouw met karakter!
FALK®
Metalura Art Program De Koog
Metalura
Refuga Hasselt (B)
Solarlux Nederland B.V.
Renovatie garage
SAPA
Brandvertragende houten woningen - Hortus Ludi
Foreco Houtproducten
De Bakermat: een iconisch bouwwerk
Reynaers Aluminium Nederland
De Drie Hoefijzers Breda.
Alsecco
SOLAR.shell | Duitsland
ALUCOBOND®
Aerial Access op Lloyd Yard
Aerial Access
Lush Labyrinth
Bureau Fraai
Solargroendak Antwerpen
Optigrün Benelux
Innovatief ruimteconcept met unieke rubberen vloer
objectflor
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
