Akoestische muurroosters creëren geluidsluwe gevel
28 januari 2021
0
0
0
0
De vraag naar nieuwbouw in grote steden neemt explosief toe en de beperkte beschikbare open ruimte neemt af. Bijgevolg moeten steeds meer projecten wijken naar geluidgevoelige locaties. Locaties die vanwege de optredende geluidbelastingen zich minder goed lenen voor het 24-uurs gebruik van een woning. Zo ook bij de woontoren State in Amsterdam. Buro Bouwfysica, ZZDP Architecten en Duco Ventilation & Sun Control sloegen de handen in elkaar. Samen zochten ze naar een realiseerbare oplossing om op deze locatie toch comfortabel te wonen.
De beschikbare bouwgrond in centrumsteden zoals Amsterdam neemt af. Wat overblijft zijn locaties die op het eerste gezicht minder geschikt zijn voor woningbouw, zoals vlak langs de rijksweg A10, of aan de noordzijde van het IJ, vlak tegenover het industrieterrein Westpoort. Locaties die vanwege de optredende geluidbelastingen zich minder goed lenen voor het gebruik van een woning. Zo ook bij woontoren State. Er zijn echter goede, realiseerbare oplossingen om toch op deze locaties te bouwen. Door middel van een zogeheten stille zijde, ook wel geluidluwe gevel genoemd, kan aan de eisen voldaan worden.

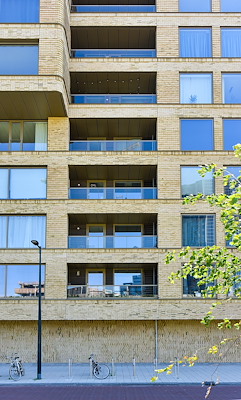

Geluidluwe gevel

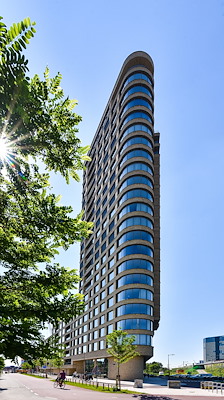

“Uniek aan woontoren State is dat de geluidluwe gevel gevormd wordt door een deel van de gevel dat afgeschermd is”, vertelt Jan Hardlooper, adviseur akoestiek bij Buro Bouwfysica. “In het voortraject van de vergunningsaanvraag was dit nog een uitzondering op de hoofdregel. Die regel stelt dat de gehele zijde van een woning geluidluw moet zijn. Inmiddels heeft de gemeente Amsterdam haar beleid, mede vanwege de uitvoeringspraktijk bij projecten als State, zodanig gewijzigd dat een stille zijde kan worden gerealiseerd door een deel van de gevel af te schermen. Op één voorwaarde! In dat deel van de gevel moet een te openen deel zitten dat voldoende capaciteit heeft om de ruimte daarachter te spuien volgens de eisen van het Bouwbesluit. Het gebruik van geluiddempende muurroosters komt hierbij op de voorgrond.”
Vergelijkende studie
De roosters moeten niet alleen een hoge geluidwering hebben, maar ook een hoge luchtdoorlaat. “Spuien zonder in te boeten op akoestisch comfort dus”, vult Edwin Pelkman aan, projectadviseur bij Duco. “Een geluidluwe buitenruimte was niet verplicht, een geluidluwe gevel was dat wel. Omdat een dove gevel niet vereist is konden verschillende alternatieven met elkaar worden vergeleken.” Adam Smit en Joris Deur van ZZDP Architecten vullen aan: “Akoestische muurroosters kregen de grote voorkeur boven traditionele oplossingen zoals afgeschermde balkons of gebouwgebonden geluidsschermen. We verkozen om hoogwaardig metselwerk in de vlakke gevel op te nemen. Het element Amsterdamse School vinden we terug in dat metselwerk, verticaal opgebouwd in de plint en tussen de ramen verdeeld in verspringende horizontale stroken. De roosters zijn opgenomen in de gevels die aan de loggia’s grenzen.”
Geluiddempend inbouw muurrooster
“De keuze voor het rooster ging uit naar
Duco Acoustic Panel 300
”, gaat Hardlooper verder. “De ruimten achter de roosters moeten via het rooster kunnen worden gespuid (3 l/s.m
2
vloeroppervlak). De vereiste geluidreductie van het rooster dient minimaal 13 dB voor het railverkeerslawaai spectrum te bedragen. De 131 Duco Acoustic Panel 300 roosters hebben door hun zware uitvoering een hoge dempingswaarde van maar liefst 17dB. We zijn uitermate tevreden over het resultaat. Nadien werden akoestische tests uitgevoerd op de geluidwering van de gevel, met geopende en gesloten deur achter het rooster. Het meetresultaat stemt overeen met onze berekeningen. De benodigd geluidsreducties zijn gerealiseerd én de bewoners kunnen spuien en ventileren zonder hoge geluidniveaus”, besluit een tevreden Hardlooper.
Trefwoorden
ventilatie
akoestische ventilatie
akoestiek
ventilatierooster
DUCO Ventilation & Sun Control
Neem contact op
Projectdata
Start ontwerpproces
2017
Start bouw
2018
Oplevering
2019
Ingebruikname
2019
Meewerkende partijen
Architect
ZZDP Architecten
Adviseurs installaties E & W
Buro Bouwfysica
Leveranciers
Overig
DUCO Ventilation & Sun Control
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Frank Allart Schuifdeurtrekringen
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Neem contact op met
DUCO Ventilation & Sun Control
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Ja, denk met me mee rond de
materialisering van mijn project
Meer projecten van DUCO Ventilation & Sun Control
Schuifpanelen bieden privacy aan B&B-gasten
DUCO Ventilation & Sun Control
Geluidsluwe geveltechnieken in Point of View
DUCO Ventilation & Sun Control
Renovatie EDGE Amsterdam met zomernachtkoeling
DUCO Ventilation & Sun Control
Nieuw landmark met buitenzonwering in Genk
DUCO Ventilation & Sun Control
Architecturale lamellen als fraaie eyecatchers
DUCO Ventilation & Sun Control
Balansventilatie voor woontorens in Almere
DUCO Ventilation & Sun Control
Nieuwbouwwoning met doekzonwering
DUCO Ventilation & Sun Control
Gerenoveerd Rijksmonument krijgt balansventilatie
DUCO Ventilation & Sun Control
Slimme ventilatie voor Up Mountain in Amstelveen
DUCO Ventilation & Sun Control
Schuurwoning met aluminium schuifluiken
DUCO Ventilation & Sun Control
Schuifluiken bieden dynamische uitstraling
DUCO Ventilation & Sun Control
Kantoorgebouw in Grobbendonk (BE)
DUCO Ventilation & Sun Control
Gezonde binnenlucht in moderne villa
DUCO Ventilation & Sun Control
Appartementencomplex DijleDelta - Leuven
DUCO Ventilation & Sun Control
Duco zonwering bij Lava Textiles
DUCO Ventilation & Sun Control
Schlangenhaus
DUCO Ventilation & Sun Control
Power Solutions
DUCO Ventilation & Sun Control
Inspiratiewoning met DucoSlide
DUCO Ventilation & Sun Control
DucoSlide geeft dynamisch karakter aan gevelbeeld
DUCO Ventilation & Sun Control
Active House
DUCO Ventilation & Sun Control
Andere Projecten
Grote buitenbanken op buitenlocatie Amstelcampus
Grijsen Park & Straatdesign
De Bakermat: een iconisch bouwwerk
Reynaers Aluminium Nederland
Maatwerk fietsenstalling
VelopA
Vijf dakluiken op renovatiecomplex
Gorter Luiken BV
Departement (voormalig V&D gebouw), Eindhoven
vandaglas b.v.
Een nieuwe bestemming voor het Groot Tuighuis
HPL Systems BV
Wayfinding, signage en branding voor Fontys Campus
Silo
Maatwerk meubilair voor Hardeman Veenendaal
Intermontage B.V.
Camposdreef - Utrecht
Houthandel van Dam
Recreatiewoning op een privé eiland
Houthandel van Dam
Kindcentrum De Dromedaris in Beuningen
Knauf Insulation
Het transformatorstation met groene gevel
Mobilane
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
