OV-Terminal Arnhem

19 oktober 2020

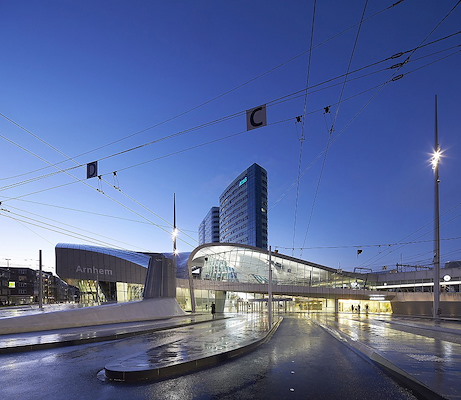

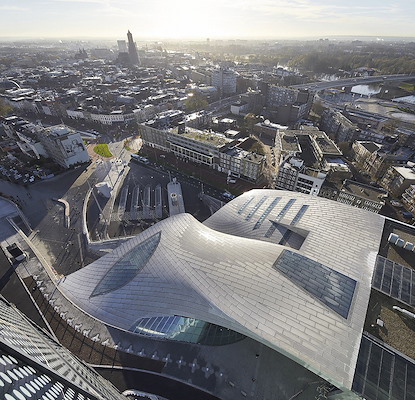

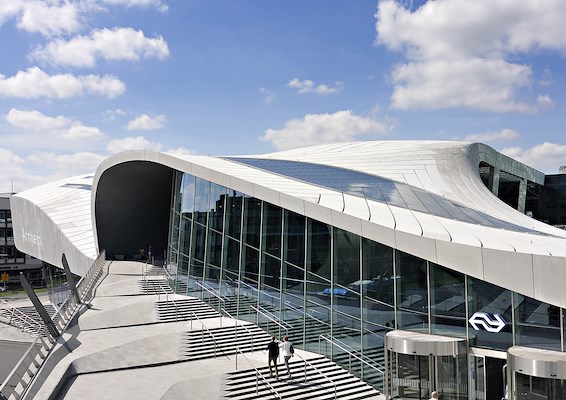

Complexe organische vormen en innovatieve technieken. Een ambitieus ontwerp met veel dubbel-gekromde vormen afkomstig van architectenbureau UN Studio. De 1.400 dubbel-gekromde dakpanelen van hogesterktebeton (HPC) geven een bijzondere uitstraling aan het gebouw.

Bouwkundig dak
De betonnen elementen hebben grotendeels een stramienmaat van 3,6x1,2 meter. De panelen vormen uitsluitend een esthetische afwerking. De elementen steunen op het bouwkundig dak. De verbinding wordt gemaakt door middel van houten klossen, omkleed met aluminium bakken waarin stokeinden zijn opgenomen om de panelen te koppelen. De waterkerende dakbedekking is uitgevoerd uit EPDM waaronder een Betopor laag gestort is (isolerende betonmortel met EPS-korrels). De engineering en montage van het dak is verzorgd door Sorba Projects b.v. uit Winterswijk. Voor de gehele dakconstructie heeft OV Terminal Arnhem begin dit jaar de prijs ‘dak van het jaar 2015’ in ontvangst mogen nemen.

Betonmengsel
Vanwege de dubbele kromming in de elementen was het toepassen van traditionele wapening praktisch uitgesloten. Voor het project is een specifiek betonmengsel ontwikkeld met glasvezelwapening. Voor het beton was de buigtreksterkte bepalend, zodat gekozen is voor hoge-sterkte beton. De elementen zijn geproduceerd onder geconditioneerde omstandigheden, met vooraf in één keer ingekochte grondstoffen om een gelijke kleur van elk element te waarborgen.

Flexibele mal:
Alle elementen zijn uniek in geometrie waardoor de elementen zijn geproduceerd in een slimme flexibele mal. De inzet van een dergelijke mal is de enige betaalbare methode voor het produceren van de 1400st. elementen. De flexibele mal is gebaseerd op een membraan met hydraulische cilinders. Op het membraam wordt door middel van een laser de contour van de mal c.q. het paneel uitgezet, waarna met magneten de randbekisting en de ankers geplaatst worden. Alle elementen zijn vlak gestort. Na een aantal uren uitharden is de mal gekromd met hydraulische cilinders. De elementen zijn geproduceerd met slechts +/- 3mm tolerantie in alle richtingen. Door de geometrie van het dak en de elementen is de positionering van de instortvoorzieningen van groot belang. In de praktijk is gebleken dat door de minimale toleranties alle panelen prima passend waren. Het lijnenspel van de architect is daardoor goed tot zijn recht gekomen.

Locatie

Trefwoorden

hpc arnhem centraal beton gevelbekleding hogesterktebeton prefab beton architectonisch beton geometrische vormen gevel en dakbekleding

mbX

Neem contact op

Staat van realisatie Onbekend

Plaats Arnhem

Meewerkende partijen

ArchitectUN StudioProjectarchitectBen van BerkelOpdrachtgeverProRailAannemerBCOVTAGevelbouwerSorba Projects BV

Leveranciers

OverigConcrete Valley GevelbekledingmbX
