Zaal Theater Zuidplein ontworpen door algoritmen

25 juni 2020

Op 15 mei werd het nieuwe Theater Zuidplein in Rotterdam gepresenteerd. Studio RAP ontwierp de akoestische wanden van de Grote Zaal die in een vloeiende beweging publiek en artiest omarmt. Het project is met behulp van algoritmes ontworpen, wat heeft geresulteerd in een visueel spel van duizenden driehoeken. Hiermee is ook de perfecte akoestiek mogelijk gemaakt en kon de expressieve zaal binnen planning en budget gerealiseerd worden.

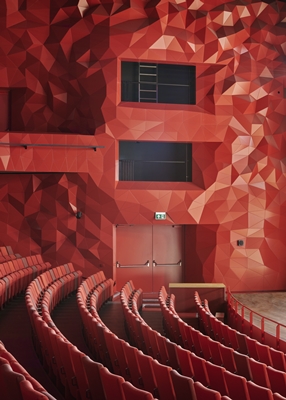

Het is een in het oog springend ontwerp, en niet alleen door het felle rood. Als een fraai gestileerde rotspartij omvatten de akoestische wanden de grote zaal van het nieuwe theater. Een puzzel bestaand uit 6000 panelen van aluminium-composiet, elk met een unieke vorm. Van de Gemeente Rotterdam kreeg Studio RAP de opdracht om binnen een krap budget en een strakke planning het interieur van de Grote Zaal verder te ontwerpen. Studio RAP nam de uitdaging aan. Het Rotterdamse architectenbureau loopt voorop met de integratie van digitale technieken in het bouwproces, zij realiseren projecten met een complete digitale workflow. Met deze innovatieve aanpak, door het wandontwerp van begin tot eind te digitaliseren met zelf ontwikkelde algoritmes, kon het project binnen budget en planning gerealiseerd worden.

Digitale Workflow

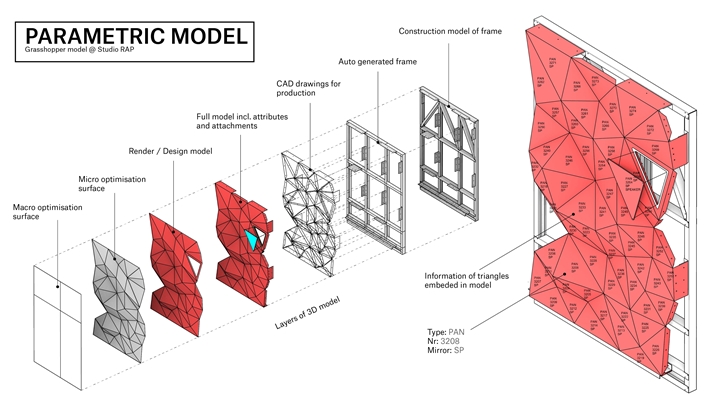

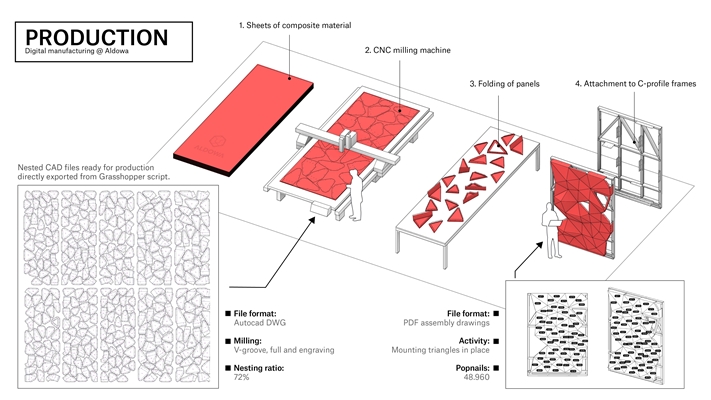

Het project is volledig digitaal gerealiseerd, van ontwerp tot en met de realisatie. Via het algoritmisch ontwerp van Studio RAP heeft Arup haar akoestische en constructieve berekeningen gemaakt en genereerde RAP alle productiedata voor de aannemer Aldowa. Het voordeel van deze werkwijze is dat alles digitaal en daarmee variabel blijft. Dit maakt het mogelijk om tot laat in het realisatieproces probleemloos wijzingen door te voeren. Ook kunnen op deze manier eenvoudig verschillende ontwerp scenario's getoetst worden op planning en technische- en financiële haalbaarheid.

Het perfecte geluid
Zo simuleerde Studio RAP samen met ingenieursbureau Arup virtueel ontelbare zaal-varianten, de zaal werd als het ware digitaal gekneed waarna de beste variant gekozen werd. Met geavanceerde software is berekend welk effect een bepaalde kromming in het ontwerp heeft op de weerkaatsing van het geluid van een spreker of muzikant op het podium. Daarna is deze hoofdvorm vertaald naar kleinere driehoeken die op hun beurt weer aangepast worden. Daar waar zuivere weerkaatsingen gewenst zijn, zijn driehoeken vlak. Daar waar juist diffuse weerkaatsingen gewenst zijn, vormen de driehoeken een gevouwen oppervlakte. Het resultaat is een gelijkmatige verdeling van het geluid over de hele zaal, zodat iedere toeschouwer optimaal kan genieten van een voorstelling of concert.

Warm & dynamisch kleurenspel

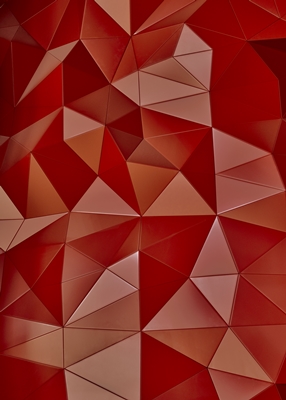

Maar de wanden doen meer: ze breken ook het licht op in ontelbare kleurtonen en zorgen zo voor een warm, dynamisch kleurenspel. Waar je ook kijkt, je ziet overal iets anders. Doordat iedere driehoek uniek is en onder een unieke hoek gevouwen is, wordt het licht gebroken in verschillende roodtinten.

Theater Zuidplein wordt op dit moment ingeregeld waarna de eerste proefvoorstellingen snel zullen volgen. Wil je een voorstelling bijwonen, volg dan de mediakanalen van Theater Zuidplein en blijf op de hoogte!

Over Studio RAP
Studio RAP is een innovatief Rotterdams Architectenbureau gevestigd in het RDM Innovation Dock. Het bureau ontwerpt de bebouwde omgeving met behulp van algoritmes die vervolgens computergestuurd (met behulp van robotarmen) gemaakt kan worden. Op deze wijze kunnen kwalitatief betere gebouwen ontworpen en gerealiseerd worden.

Locatie

Trefwoorden

innovatie theaterzaal interieur algoritmes architectuur digitale workflow

Studio RAP

Neem contact op

Start ontwerpproces 2019

Start bouw 2019

Oplevering 2020

Ingebruikname 2020

Plaats Rotterdam

Netto m² 500

Meewerkende partijen

InterieurarchitectStudio RAP OpdrachtgeverHart van Zuid - Bouwcombinatie Heijmans & Ballast Nedam
