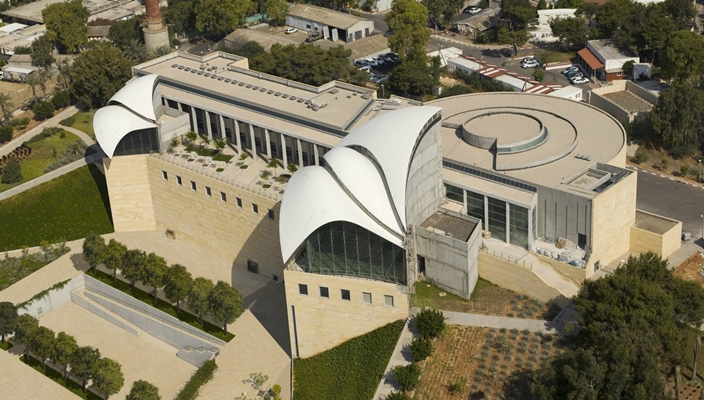

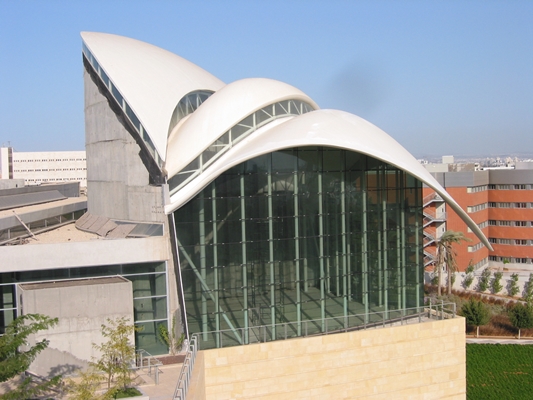

Yitzhak Rabin Center in Tel Aviv-Israël - totaalbeeld

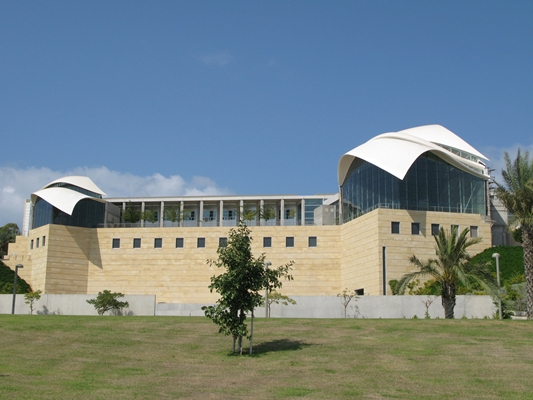

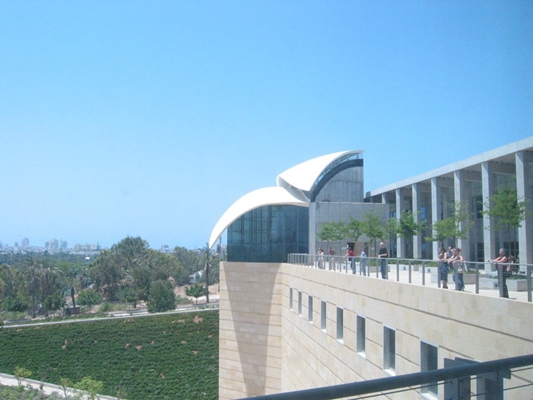

Yitzhak Rabin Center in Tel Aviv-Israël - vooraanzicht

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht

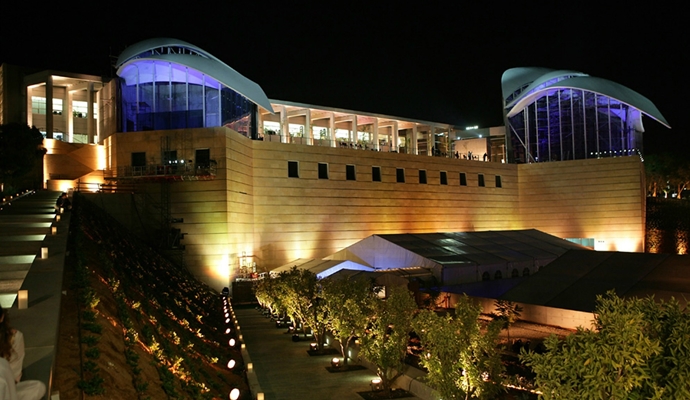

Yitzhak Rabin Center in Tel Aviv-Israël - bij avond

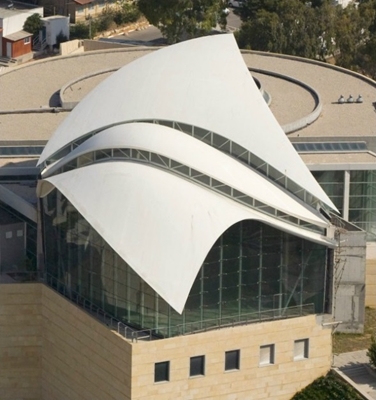

Yitzhak Rabin Center in Tel Aviv-Israël - vleugel 1

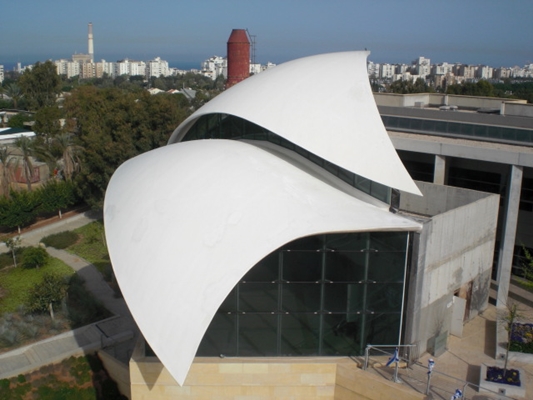

Yitzhak Rabin Center in Tel Aviv-Israël - vleugel 2

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht vleugel 2

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht vleugel 1

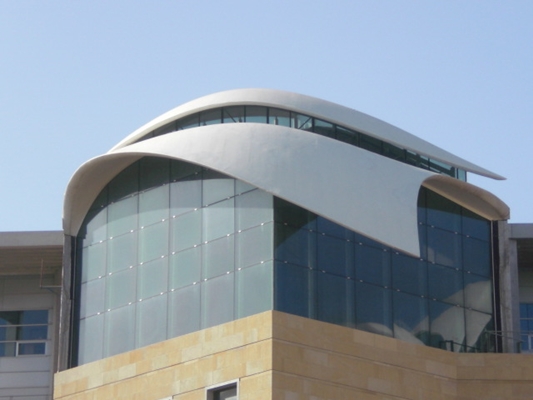

Yitzhak Rabin Center in Tel Aviv-Israël - dak-op-gevel-constructie

Yitzhak Rabin Center in Tel Aviv-Israël - assemblage dakschalen op locatie in Tel Aviv

Yitzhak Rabin Center in Tel Aviv-Israël - transport dakschaal-elementen

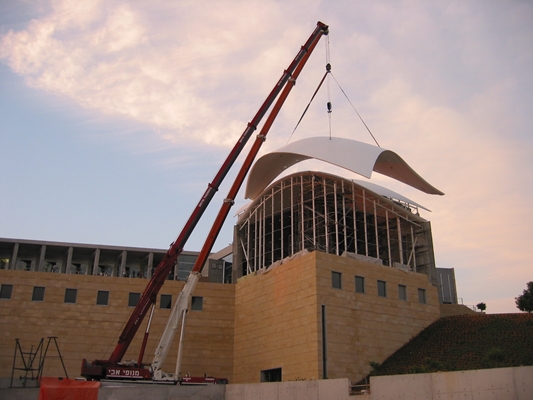

Yitzhak Rabin Center in Tel Aviv-Israël - plaatsing dakconstuctie

Yitzhak Rabin Center in Tel Aviv-Israël - totaalbeeld

Yitzhak Rabin Center in Tel Aviv-Israël - vooraanzicht

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht

Yitzhak Rabin Center in Tel Aviv-Israël - bij avond

Yitzhak Rabin Center in Tel Aviv-Israël - vleugel 1

Yitzhak Rabin Center in Tel Aviv-Israël - vleugel 2

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht vleugel 2

Yitzhak Rabin Center in Tel Aviv-Israël - zij-aanzicht vleugel 1

Yitzhak Rabin Center in Tel Aviv-Israël - dak-op-gevel-constructie

Yitzhak Rabin Center in Tel Aviv-Israël - assemblage dakschalen op locatie in Tel Aviv

Yitzhak Rabin Center in Tel Aviv-Israël - transport dakschaal-elementen

Yitzhak Rabin Center in Tel Aviv-Israël - plaatsing dakconstuctie

Lichtgewicht composiet dakconstructie

6 mei 2020

Het Yitzhak Rabin Centre is een bibliotheek en onderzoekscentrum in Tel Aviv - Israël, wat ter nagedachtenis aan de vermoorde Israëlische premier Yitzhak Rabin is gebouwd. De composiet daken op beide uiteindes van het gebouw symboliseren vredesduiven en zijn gemaakt door Holland Composites.

Functie en symboliek
Yitzhak Rabin werd in zijn leven gezien als vredesstichter, waarvoor hij in 1994 is onderscheiden met de Nobelprijs voor de vrede. Om hem te eren, heeft hoofdopdrachtgever ‘Friends of Yitzhak Rabin’ de befaamde Israëlisch/Canadees architect Moshe Safdie gevraagd om het Rabin Centrum te ontwerpen. In het centrum zijn verschillende disciplines ondergebracht: een museum over het leven van Rabin, een legermuseum, auditorium, onderzoekscentrum, bibliotheek/archief en een grote zaal voor multifunctioneel gebruik.

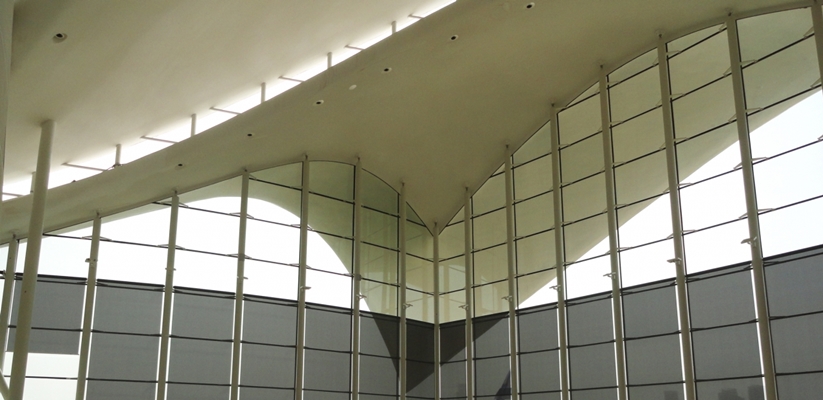

De grote zaal en de bibliotheek worden overdekt door golvende gebogen schaaldaken, die schaduw creëren over de glazen gevels en diffuus licht naar binnen reflecteren. Vanwege de grote afmetingen en de bijzondere vorm van de schaaldaken en het verzoek van de architect om een naadloze afwerking, vroeg de productie ervan veel kennis en vaardigheid. Zo zijn de productietechnieken van de composiet elementen gebaseerd op de standaard productiemethoden voor rompen van zeilschepen. Holland Composites heeft ruime ervaring in de (composiet) scheepsbouw, plus de juiste kennis, vakmanschap en tooling in eigen huis, waardoor deze bijzondere opdracht bij ons in goede handen was.

Productie, transport en montage
De segmenten zijn op de kop geassembleerd en vervolgens, door middel van de geprefabriceerde versterkte stroken, gemeten en bevestigd. Daarna zijn ze opnieuw gemeten, afgewerkt en met een gaas en vulstof versterkt. De onderkant heeft een brandwerende laag gekregen en de bovenkant een infrarood bestendige laag. Als laatste stap zijn de schalen omgedraaid en aan alle zijden gelijkmatig afgewerkt.

Vanwege de grootte van de dakschalen (maximaal 30x20 m) en de lange afstand die zij van Nederland naar Israël moesten afleggen, zijn de twee vleugels in twee grote kratten van 3,5 m x 3,5 m x 15 m verscheept. Logistiek zijn deze zo uitgedacht dat er zoveel mogelijk elementen in pasten. Het transport vond plaats in 5 delen via regulier vrachtvervoer per schip naar de haven van Ash Dod te Israël. Van daaruit ging het transport per vrachtwagen verder naar de bouwlocatie in de stad Tel Aviv. Na het hijsen van de vleugels op de bibliotheek is de eerste schaal gepositioneerd op een platte stalen vakwerk dat op een betonnen muur rust. De structurele glazen gevels zijn afzonderlijk van de daken gebouwd. Na plaatsing van de vleugels zijn deze aangesloten op de grillige lijnen van de daken.

Oplevering
De oplevering van het Yitzhak Rabin Center was in 2005, precies 10 jaar na de aanslag op en dood van de premier. Het uiteindelijke resultaat van het ontwerp is een combinatie van constructieve componenten die een sterk architectonisch statement afgeven en die luchtvaart, scheepsbouw, industriële vormgeving en landmeetkunde met elkaar verenigt. Het gebouw is daarmee een voorbeeld van verschillende innovaties in de (bouw)techniek.

Meer weten over dit bijzondere project en de uitgebreide mogelijkheden van composiet als bouwmateriaal? Neem contact met ons op

Deze tekst kwam mede tot stand dankzij de engineeringspecificaties van Octatube

Trefwoorden

composiet dakconstructie vormgevingsvrijheid dak architectuur dakenbouw lichtgewicht daken dak-architectuur composiet dak

Holland Composites BV

Download brochures (1)Neem contact op

Staat van realisatie Voltooid

Start ontwerpproces 2003

Start bouw 2004

Oplevering 2005

Ingebruikname 2005

Meewerkende partijen

ArchitectMoshe Safdie ArchitectsConstructeurOctatube

Leveranciers

OverigHolland Composites BV
