De Fluit is een duurzaam zwembad met een gouden randje
20 mei 2016
0
0
0
0

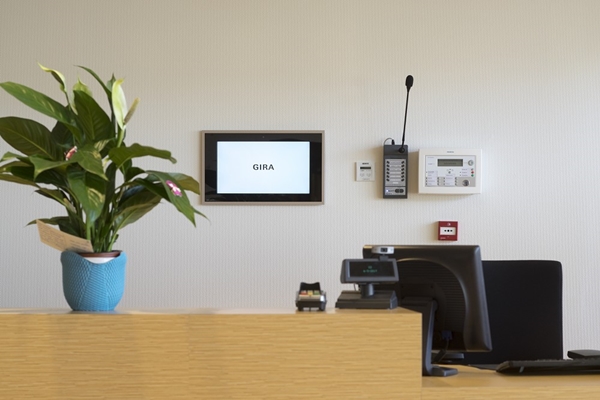

Al het comfort onder handbereik via drie centrale touch screens

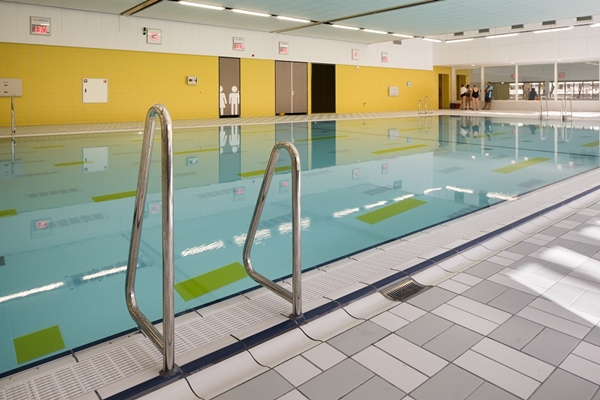

Het oude zwembad De Fluit in Leidschendam staat -in afwachting van de sloop- nog naast het nieuwe. Het contrast tussen oud en nieuw is groot. Binnen zijn de veranderingen niet alleen zichtbaar, ze zijn ook merkbaar. Het gloednieuwe pand blinkt uit op het gebied van duurzaamheid, doelmatigheid en comfort, dankzij slimme bouw- en installatietechnieken. Bijzonder zijn de op houtsnippers gestookte ketel, voor de verwarming van de ruimtes en het badwater, maar ook de elektrotechnische installatie die door de automatisering en centrale bediening voor efficiency en comfort zorgt.
Het oude zwembad De Fluit stond er al 45 jaar en voldeed niet meer aan de moderne eisen en de huidige duurzaamheidswensen. Bij de afweging verbouwen of vernieuwen, gaf de doorslag dat de kosten vrijwel gelijk waren. Maar bij nieuwbouw kon de gemeente de kosten over 40 jaar uitspreiden terwijl het gebouw na renovatie nog slechts 20 jaar mee zou gaan. Dus kwam er naast het oude bad een nieuwe te staan. Gebouwd naar de modernste inzichten en met de meest innovatieve technieken. Het resultaat mag er zijn: een hypermodern en vooral erg duurzaam gebouw in zonnige tinten geel en goud, met veel glas. Bestaande uit een wedstrijdbad en een doelgroepenbad met beweegbare bodems en een tribune, een peuterbad, douchegelegenheid, omkleedruimtes met lockers en een horeca- en lounge-gedeelte. Buiten is er nog een ligweide en een waterparkje voor kinderen.
30 jaar onderhoud en beheer
Het ontwerp van De Fluit komt van Wehrung Architecten in Beek. Dit architectenbureau is gespecialiseerd in gemeentelijke gebouwen. Voor de bouw en de elektrotechniek koos de opdrachtgever voor BAM Utiliteitsbouw en BAM Techniek. Dit bouw- en techniekconcern blijft tevens de komende 30 jaar verantwoordelijk voor het onderhoud en beheer van het gebouw en de installaties. Van Dorp Installaties tekende voor de speciale zwembadinstallaties.
Cv-ketel op de reservebank

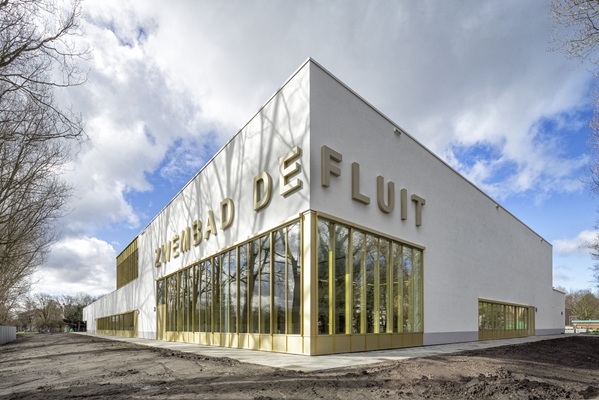

De naam staat in gouden letters op dit pand, met het gouden randje. Door het vele glas in de gevels draagt de zon behoorlijk bij aan het verwarmen en verlichten van de ruimtes. Het driedubbele, isolerende glas zorgt er daarnaast voor dat de warmte binnen blijft en koude niet of nauwelijks van buitenaf de gevel passeert. Voor de verwarming van het zwembadwater en de aanvullende ruimteverwarming is een wel heel bijzondere, duurzame oplossing gekozen. In de kelder onder het gebouw staat een ketel die biomassa in de vorm van afvalhoutsnippers verstookt. Alleen als het nodig is, springt de gasgestookte cv-ketel nog bij. De twee bronnen zorgen er samen voor dat de 1,5 miljoen liter water in de baden steeds op de juiste temperatuur is en het 'op het droge' altijd aangenaam warm aanvoelt.
Natuurlijke energiebronnen
Zonnepanelen op het dak wekken een deel van de benodigde elektriciteit op voor het gebouw. Stroom voor bijvoorbeeld het innovatieve BaOpt luchtbehandelingssysteem. Dit systeem mengt de aanwezige en de toegevoerde lucht zodanig dat de gehele ruimte dezelfde luchtkwaliteit en temperatuur kent. Tocht en koudeval langs ramen komen bij dit systeem niet meer voor. Een warmteterugwinunit in de technische ruimte van het gebouw onttrekt de warmte uit het water dat wegspoelt tijdens het waterverversingsproces, om die warmte vervolgens weer te hergebruiken. Het opgevangen hemelwater gaat naar de reservoirs die zorgen voor het doorspoelen van de toiletten. Niets gaat hier verloren. Natuurlijke energiebronnen worden optimaal benut. De uitstoot van CO
2
is minimaal.

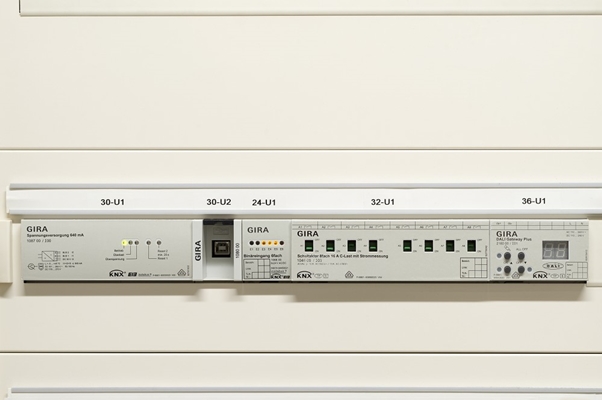

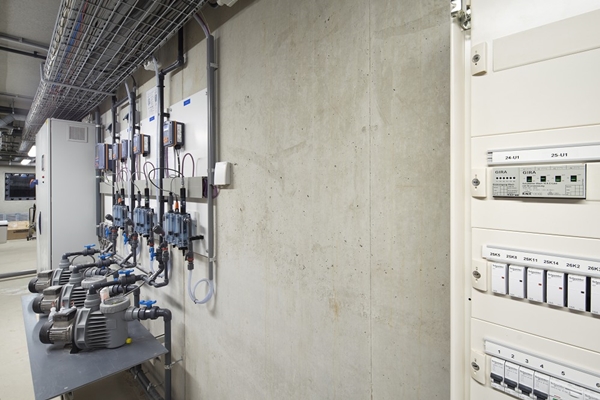

Gebouwautomatisering voor comfort
Voor gemak en comfort, maar ook voor energiebesparing, zorgt het slimme gebouwautomatiseringssysteem, gebaseerd op de internationale KNX-standaard. Hierdoor zijn de verlichting, de zonwering en bijvoorbeeld ook de jetstreams centraal te bedienen. Door intelligente regelingen blijven lichten nooit onnodig branden en hoeft niemand op te letten of het al nodig is om de zonneschermen in of uit te rollen. Het systeem krijgt zijn gebruiksvriendelijkheid via de drie touch panels die het gebouw telt. Eén in de centrale hal, één in de badmeesterspost en één in de multifunctionele ruimte.
Gira HomeServer
De bediening is gebaseerd op de gebruiksvriendelijke Gira HomeServer, oftewel de boordcomputer voor intelligente gebouwen. Deze server koppelt de elektrotechnische installatie met het KNX-systeem en het ICT-netwerk, zodat vrijwel alle installaties op eenvoudige wijze centraal zijn aan te sturen. Een KNX/BACnet converter verbindt het KNX automatiseringssysteem tevens met het gebouwbeheersysteem voor de werktuigbouwkundige installaties. Daardoor zijn ook alle meldingen en storingen vanuit bijvoorbeeld de klimaatinstallaties en de specialistische waterzuiveringsinstallaties inzichtelijk in de schermen van de Gira HomeServer. Neemt bijvoorbeeld het chloorgehalte gevaarlijk toe, dan komt daarvan een melding in het Gira-scherm. Bij een brandmelding zet de KNX-installatie automatisch van alles in gang om de veiligheid te borgen. Zo gaat op dat moment vanzelf alle verlichting vol aan en gaat de zonwering omhoog.
Spatwaterdichte contactdozen
Stroom en water kunnen het niet goed met elkaar vinden. Maar ook daarvoor had Gira in dit geval een oplossing. De stopcontacten en schakelaars in de natte zwembadruimtes zijn van een speciale, spatwaterdichte uitvoering. De rubberen rand achter het schakelmateriaal houdt opspattend water tegen. In dit zwembad zijn de contactdozen uit de IP44 lijn gebruikt, maar een andere optie zou schakelmateriaal uit de IP67-serie zijn, die zelfs bestand is tegen stromende regen.
In Walhalla terecht gekomen
Manager Theo Kok van zwembad De Fluit kan zijn geluk niet op in het spiksplinternieuwe gebouw met de vele gemakken die de techniek hem biedt. “We komen uit een donker en bedompt gebouw met handmatige bediening van de installaties. Nu we in dit lichte en ruime gebouw werken, waar praktisch alles centraal te sturen is, voelt het alsof we in het walhalla terecht zijn gekomen. Zowel het gebouw als de techniek voelen inmiddels vertrouwd aan en de gebruiksvriendelijke systemen bieden ons zoveel extra gemak, dat het moeilijk voor te stellen is hoe we ooit in de oude situatie functioneerden. We hebben nergens meer omkijken naar, maar behouden de flexibiliteit om instellingen aan te passen. Het weerstation op het dak zorgt ervoor dat de zonwering bij teveel wind niet uitrolt om te voorkomen dat het kapot waait. De zwemvereniging kan op het scherm in de multifunctionele ruimte zelf het licht en de zonwering regelen bij storende lichtinval tijdens een wedstrijd, en in de horecaruimte kunnen we steeds de juiste sfeer oproepen door aanpassing van de lichtregeling.”
Locatie
Trefwoorden
knx
facilityserver
interface
gira
homeserver
gebouwtechniek
app
Gira Nederlands B.V.
Download brochures (2)
Neem contact op
Projectdata
Start bouw
2015
Plaats
Leidschendam
Download Brochures
Catalogus Nederland 2019
Catalogus
Gira Smart Home
Brochure
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun brochure gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je brochures downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Stel jezelf kort voor! Dan weet het betreffende bedrijf wie hun model gedownload heeft.
Wil je niet bij elke download jouw gegevens in hoeven voeren?
Klik dan hier om in te loggen
. Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Downloaden
Wanneer je modellen downloadt op Architectenweb.nl worden relevante gegevens van jou – zoals jouw naam en e-mailadres – met het betreffende bedrijf gedeeld. Meer hierover lees je in ons
privacybeleid
.
Toegepaste producten
Gira systeem 55
Gira Nederlands B.V.
Intelligent gekoppeld met Gira
Gira Nederlands B.V.
Gira TX_44
Gira Nederlands B.V.
Neem contact op met
Gira Nederlands B.V.
Je bent momenteel niet ingelogd. Hierdoor is het alleen mogelijk om meer informatie per e-mail op te vragen. Wil je liever gebeld worden of documentatie per post ontvangen?
Klik dan hier om in te loggen
.
Heb je nog geen account?
Maak dan hier een gratis account aan
.
Voornaam
Achternaam
E-mailadres
Opmerkingen
Bij iedere aanvraag worden relevante gegevens van jou gedeeld met het betreffende bedrijf. Meer hierover lees je in ons
privacybeleid
.
Meer projecten van Gira Nederlands B.V.
Hotel Jakarta in Amsterdam
Gira Nederlands B.V.
Punta de Mar in Spanje
Gira Nederlands B.V.
Het Koetshuis, Markiezenhof Bergen op Zoom
Gira Nederlands B.V.
Hotel V Fizeaustraat in Amsterdam
Gira Nederlands B.V.
Elbphilharmonie
Gira Nederlands B.V.
Haagse kantoortoren Monarch I is grootste KNX-project
Gira Nederlands B.V.
Bij Gira wordt nu ook gespeeld - Gira kinderdagverblijf
Gira Nederlands B.V.
Hightech-wonen
Gira Nederlands B.V.
Gedegen werkplaatsflair voor oldtimers
Gira Nederlands B.V.
Intelligent en in staat om te leren
Gira Nederlands B.V.
Moderne techniek binnen historische muren
Gira Nederlands B.V.
De blik op de toekomst
Gira Nederlands B.V.
Plus-Energie-bedrijfsvestiging
Gira Nederlands B.V.
Architectuur als levensgevoel
Gira Nederlands B.V.
Messner Mountain Museum Corones
Gira Nederlands B.V.
Kruisherenhotel
Gira Nederlands B.V.
Isala ziekenhuis
Gira Nederlands B.V.
Brandweer Bergen op Zoom
Gira Nederlands B.V.
Andere Projecten
Parkeergarage Schiphol P3
TRIBAR
Cowork Madrid
Sedus Stoll B.V.
Woningbouwproject De Eenhoorn Amsterdam.
EUROLACKE
Nieuwbouw Crematorium Laren
Metten Stein+Design
Somfy Hoofddorp
FALK Bouwsystemen
Painted Rock Estate Winery
ALUCOBOND®
Dorner Office Building
ALUCOBOND®
West Limerick Children’s Centre
ALUCOBOND®
Orona Zero
ALUCOBOND®
Mirage
ALUCOBOND®
WIJDS, Waterdonken Breda
Hagemeister GmbH & Co. KG
Nieuwbouw Labrehuis
Gorter Luiken B.V.
Ga naar het projecten-overzicht
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je ook
uitzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
