Jinso paviljoen

6 januari 2010

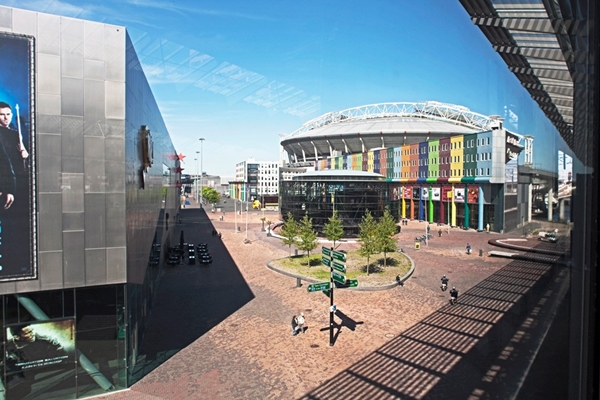

Uitbreiding van een in de jaren negentig eveneens door cepezed ontworpen horecapaviljoen op de Arena Boulevard in Amsterdam. Vanwege de schaalvergroting van het hele gebied het afgelopen decennium, vroeg de gemeente de eigenaar en exploitant te investeren in een kwalitatief hoogwaardige expansie.

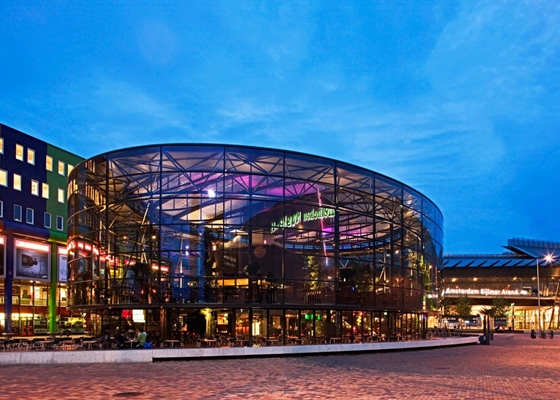

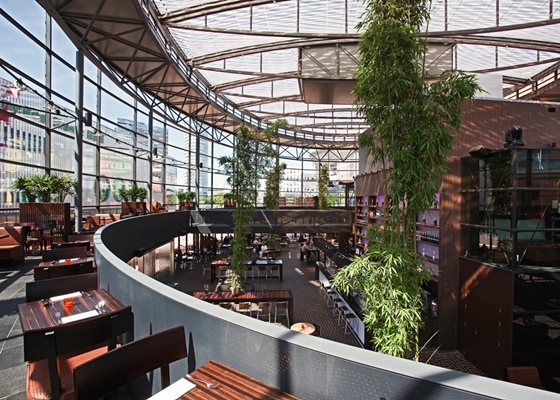

Het oorspronkelijke gebouw bestaat uit een tweelaags langwerpig doosje van acht bij twintig meter. In de vroegste ontwerpen bestond de uitbreiding uit een schil van ETFE-kussens, die als een soort rotatiefiguur over het originele paviljoen heen een overdekte wintertuin constitueerden. Door uiteenlopende regelgeving en een aanscherping van het programma door de opdrachtgever is het concept uiteindelijk geëvolueerd tot een ruim twaalf meter hoog en 30 bij 43 meter groot transparant glazen ovaal rondom het oorspronkelijke gebouw met daarin volledig geklimatiseerde bar- en restaurauntfuncties. Op de begane grond is het hoofdvolume twee meter ingesnoerd. De etage bestaat uit een omloop van ruim vier meter breed.

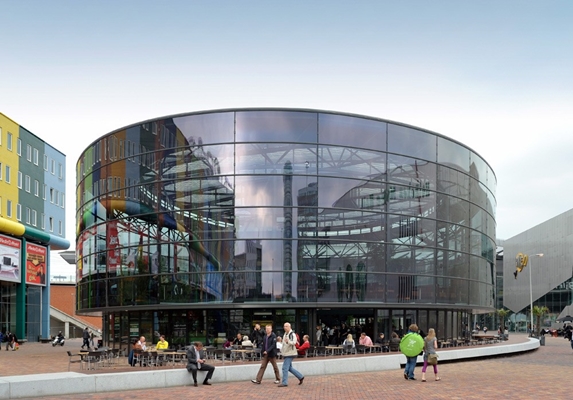

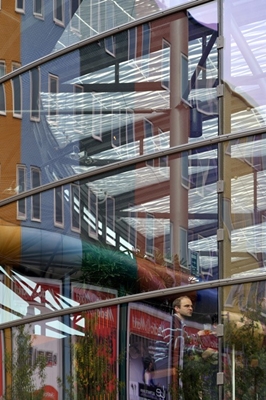

Bijzonder zijn vooral de gevel en het dak. De gevel bestaat uit koud gebogen isolatieglas, dat in het werk met zuigers is gekromd en geplaatst. Op de begane grond is de gevel voor ruim driekwart te openen door middel van een gefacetteerde vouwwand waarvan ieder afzonderlijk deel een andere radiaal heeft. In de gevel zijn drie stabiliteitskruizen opgenomen, waarvan twee aan de koppen van het ovaal. Deze locaties zijn ook gebruikt voor de organisatie van de trappen.

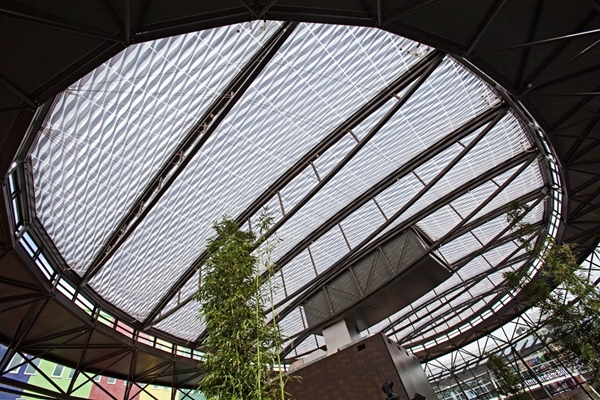

Het dak is ruim tweeënhalve meter hoog en bestaat uit acht grote luchtkussens gemonteerd op een verfijnd gedetailleerde staalconstructie van gefacetteerde deltaliggers. De kussens bestaan ieder uit vier lagen ETFE met drie luchtkamers per kussen. Het ETFE is bedrukt met een patroon, waardoor middels verandering van de druk in de binnenste kamer de zon- en lichtwering kan worden geregeld. De luchtaanvoer van de kussens is in de constructie geïntegreerd. In het dak is voor de gebouwgebonden apparatuur die aan de buitenlucht moet grenzen ook een koelpatio geïntegreerd.

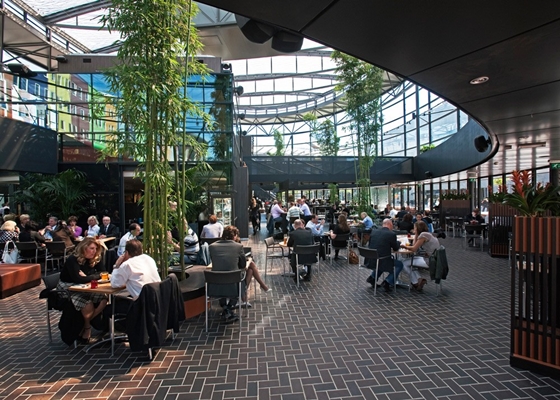

De bestrating van de boulevard loopt door binnen het paviljoen. Doordat er grote plantenbakken in de vloer zijn meegestort, is de beplanting natuurlijk en vanzelfsprekend in het paviljoen opgenomen.
