Houten fietsbrug van ZJA geopend

11 december 2014, 17:10

In Harderwijk is vandaag de langste houten tuibrug van Europa geopend. Het ontwerp is integraal tot stand gekomen in een team, bestaande uit ZJA Zwarts & Jansma Architecten, Heijmans en Wijma.

De gemeente Harderwijk wilde als fietsbrug over Rijksweg A28 een echte blikvanger. Daarbij wenste ze uitdrukkelijk om het maritieme verleden van de voormalige vissersplaats een plek te geven in het ontwerp. ZJA heeft de botter – een type vissersschip dat werd gebruikt op de Zuiderzee – als uitgangspunt voor het ontwerp genomen.

Masten

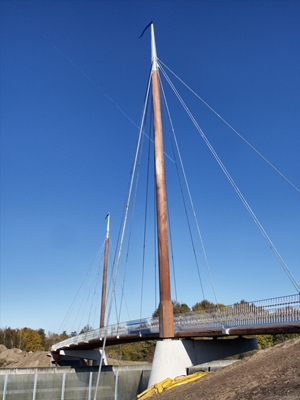

De schuinstaande houten masten en asymmetrische tuien verwijzen naar het silhouet van de botter. Koninklijke houthandel Wijma uit Kampen heeft uit eigen bosconcessies in West-Afrika twee rechte bomen laten komen. De 22 meter lange stammen, met een doorsnede van een meter, zijn op een enorme draaibank rond en taps toelopend gedraaid, aldus de houthandel.

De twee masten zijn op betonnen ondersteuningen geplaatst, waardoor ze zichtbaar zijn vanaf zowel het brugdek als de snelweg. Door de verhoogde plaatsing konden de masten bovendien slank worden geconstrueerd.

Silhouet
De maritieme sfeer is doorgezet in de houten brugdelen, die in constructie verwant zijn aan houten sluisdeuren. Het brugdek is voorzien van een composiet rijdek. De reling op het brugdek bestaat uit een thermisch verzinkte stalen profiel; de speels geplaatste spijlen zorgen voor transparantie.

In de reling is ledverlichting toegepast, die het brugdek aanlicht. Hierdoor zijn lichtmasten op de brug overbodig. De armaturen in het brugdek en in de grond lichten de masten en tuien ‘s nachts aan om het silhouet van de botters ook in het donker zichtbaar te maken voor de snelweggebruikers.

De tuibrug heeft een lengte van 78 meter en een vrije overspanning van 50 meter. Daarmee is ze de langste houten tuibrug van Europa. De brug maakt deel uit van een nieuwe fietsroute die de zuidelijke wijk Drielanden verbindt met het centrum van Harderwijk.

Drie bruggen
Afgezien van de grote fietsbrug (KW1) heeft Heijmans in Harderwijk aangrenzend twee kleinere bruggen gerealiseerd: een lage fietsbrug (KW2) in de aanlooproute naar de A28 en een kleinere betonnen brug (KW3). Deze laatste is bedoeld ter vervanging van een verouderde houten brug. De drie nieuwe bruggen hebben een overeenkomstige uitstraling dankzij de transparante relingen en de kenmerkende afgeronde randafwerkingen van hardhout.
