Mecanoo en ZMC testen ontwerp schaal 1:1
4 november 2013, 11:11
Met een mock-up testen
Mecanoo
en het
Zaans Medisch Centrum (ZMC)
de structuurontwerpen voor het nieuwe ziekenhuis in Zaandam. Stuk voor stuk worden alle vijftien afdelingen uit karton schaal 1:1 in een loods opgebouwd. Ziekenhuismedewerkers, architecten, patiënten en aannemers kijken vervolgens samen of het plan wel ‘lean’ genoeg is. Waar nodig, doen ze ter plekke aanpassingen. Architect Ellen van der Wal geeft Architectenweb een rondleiding door de mock-up.
Tekst Naomi Cheung San

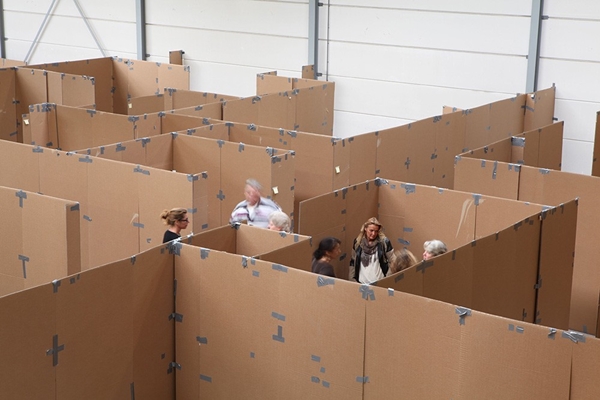

Een indrukwekkend landschap van kartonnen wanden, met tape bijeengehouden, bevindt zich in een loods vlakbij het verouderde ZMC in Zaandam. Vanaf een steiger wordt de omvang van het unieke project zichtbaar. “Ieder weekend bouwen we hier een nieuwe afdeling op”, vertelt architect Ellen van der Wal van Mecanoo. Vervolgens testen medewerkers van het ZMC, architecten, patiënten en bouwpartners de efficiëntie van het plan.
In opdracht van ZMC en Vitaal Zorgvast, die speciaal voor de nieuwbouw een alliantie aangingen, ontwerpt Mecanoo zijn eerste ziekenhuis. De mock-up draagt bij aan het volledig afstemmen van het gebouw op de zorgprocessen. “Ook vermijden we toekomstige faalkosten”, zegt van der Wal. “In totaal testen we vijftien afdelingen, we zijn nu ongeveer halverwege. Vandaag hebben we een pre-operatieve screening van de prikpoli’s. Kritische afdelingen als de
intensive care
en de dialyse hebben we al gehad.”
Waardestromen tegen verspilling
De veranderingen die de medewerkers van het ZMC aanbrengen in de mock-up zijn niet willekeurig, maar gebaseerd op de lean-filosofie: een filosofie geïnspireerd op de werkprocessen van Toyota, nu ingezet voor het efficiënter en daardoor patiëntgerichter maken van de zorgprocessen. “Wij werken al drie jaar met de lean-filosofie. In de mock-up testen lean-opgeleidde afdelingsmedewerkers hoe het zorgproces beter kan”, zegt Hannelore Schouten, manager innovatie en kwaliteit bij het ZMC.
Het testen van de mock-up is gericht op het terugdringen van verspilling in het zorgproces. “Die verspilling gaat onder meer over ruimte en tijd, kosten en lange looplijnen”, zegt Van der Wal. “Om verspilling tegen te gaan, denken we volgens de lean-filosofie constant vanuit de toegevoegde waarde voor de patiënt. Hiervoor definiëren we verschillende waardestromen, zoals de polikliniek, de kliniek en het acute centrum.”
“De waardestromen spelen in op de verschillen tussen patiënten. Waar de toegevoegde waarde voor een acute patiënt snelheid is, daar heeft iemand die naar de kinderafdeling moet juist behoefte aan rust. Door stromen te scheiden, worden fouten voorkomen en is er meer overzicht.“ Vanuit die gedachte maken Mecanoo en ZMC bijvoorbeeld de ongebruikelijke keuze om de afdeling radiologie over twee lagen te plaatsen.
Lean ontwerp
In het ontwerp liggen de publieke functies, zoals de poliklinieken, op de begane grond en eerste verdieping. Deze grenzen aan ‘de straat’: de hoofdas die herkenbaar is vormgegeven als een lichte, foyerachtige ruimte. De verpleegafdeling en de kliniek, met daktuin en balkons, komen op de bovenverdiepingen. In de facilitaire tussenlaag bevinden zich de entree voor het personeel, laboratoria, het kenniscentrum, kantoren en de apotheek.
Het nieuwe ZMC komt op het terrein van het oude ziekenhuis en zal aansluiten op een grote zorgboulevard en parkeergarage. Omdat het bestaande ziekenhuis volledig operationeel moet blijven, zal de nieuwbouw verrijzen op de plek van de oude parkeerplaats. De oplevering van het ziekenhuis plus zorgboulevard staat gepland in 2016.
Unieke samenwerking
Het werken met de mock-up zorgt volgens Van der Wal voor betrokkenheid vanuit de organisatie. “In het nieuwe plan hebben artsen geen eigen kamers meer en zullen balies op den duur vervangen worden door digitale hulpmiddelen in combinatie met gastvrouwen. Bij dit soort veranderingen is het belangrijk dat het medisch personeel achter je staat.”
Het ZMC is erg tevreden over de samenwerking met Mecanoo. “Omdat wij als eerste Nederlandse ziekenhuis zo intensief vanuit de lean-filosofie werken, is het belangrijk dat de architect actief meedenkt”, aldus Schouten. “Op een tekening blijven de plannen erg abstract, maar door de mock-up gaat het leven. We kunnen nu bijvoorbeeld uittesten of er genoeg ruimte is als een patiënt plotseling kritiek wordt, in de praktijk werkt dat anders dan op papier.“
Van der Wal denkt erover om ook bij andere projecten met een mock-up te gaan werken. “Gebouwen hebben een lange levensloop, het is dus niet meer dan logisch om ze eerst uit te testen.” Bovendien bevalt de samenwerking met het ZMC erg goed. “Je zet je samen in voor een heel kwetsbare groep mensen en weet dus echt waar je het voor doet”, zegt Van der Wal. “Nooit geweten dat een ziekenhuis ontwerpen zo leuk is.”
Trefwoorden
zmc
ziekenhuis
mecanoo
mock-up
naomi cheung san
ellen van der wal
lean
hannelore schouten
schaal 1:1
zaans medisch centrum
Best gelezen
1
'Elegant brutalisme' voor nieuw hoofdkantoor Philips aan de Zuidas
woensdag, 27 maart
2
Winkelcentrum Etten-Leur kan veranderen in buurt met gemengd programma
dinsdag, 26 maart
3
Bergen kiest herontwikkelingsplan kdra voor centrumlocatie
dinsdag, 26 maart
4
Duinlandschap over combinatie van zeewering en casino voegt nieuwe openbare ruimte toe aan Middelkerke
dinsdag, 26 maart
5
Bureau Fraai versmelt interieur psychologenpraktijk met monumentale kapel
dinsdag, 26 maart
Gerelateerde nieuwsberichten
Terugblik op 10 interviews over patiëntenzorg
15 november 2013
Mecanoo ontwerpt cultuurgebouw Oldham
25 november 2013
Sleutel Zaans Medisch Centrum overgedragen
22 september 2016
Nederlands team wint prijsvraag Tuin van de 21e eeuw
20 november 2013
Nieuw schoolgebouw in historisch hart Leiden
7 november 2013
Adviescentrum Rabobank Sittard geopend
27 juni 2014
Bouw nieuw ZMC van start gegaan
8 januari 2014
CEANconsulting: ‘Zorginnovatie is een verplichting’
8 november 2013
Mecanoo vernieuwt revalidatiecentrum Rijndam
24 april 2014
OPERA: ‘Iedere afdeling zijn eigen illustrator’
12 november 2013
Eerste lean-ziekenhuis van Nederland geopend
23 juni 2017
Kopvol: ‘Ontwerp vanuit prototype kamers’
19 september 2013
Opdrachtgever St. Antonius: “Niet opnieuw wiel uitvinden”
27 september 2013
Oogziekenhuis: "Hier kent iedereen de interieurarchitect"
28 oktober 2013
a/d amstel: “Omgang met ziekenhuisorganisaties bepalend”
4 oktober 2013
Hoofd master interieur: “Zorg kans voor interieurarchitect”
11 oktober 2013
Historie Dordt zorgt voor oriëntatie en afleiding in ziekenhuis
18 oktober 2013
Terugblik op 10 interviews over patiëntenzorg
15 november 2013
Mecanoo ontwerpt cultuurgebouw Oldham
25 november 2013
Sleutel Zaans Medisch Centrum overgedragen
22 september 2016
Nederlands team wint prijsvraag Tuin van de 21e eeuw
20 november 2013
Nieuw schoolgebouw in historisch hart Leiden
7 november 2013
Adviescentrum Rabobank Sittard geopend
27 juni 2014
Bouw nieuw ZMC van start gegaan
8 januari 2014
CEANconsulting: ‘Zorginnovatie is een verplichting’
8 november 2013
Mecanoo vernieuwt revalidatiecentrum Rijndam
24 april 2014
OPERA: ‘Iedere afdeling zijn eigen illustrator’
12 november 2013
Eerste lean-ziekenhuis van Nederland geopend
23 juni 2017
Kopvol: ‘Ontwerp vanuit prototype kamers’
19 september 2013
Opdrachtgever St. Antonius: “Niet opnieuw wiel uitvinden”
27 september 2013
Oogziekenhuis: "Hier kent iedereen de interieurarchitect"
28 oktober 2013
a/d amstel: “Omgang met ziekenhuisorganisaties bepalend”
4 oktober 2013
Hoofd master interieur: “Zorg kans voor interieurarchitect”
11 oktober 2013
Historie Dordt zorgt voor oriëntatie en afleiding in ziekenhuis
18 oktober 2013
Toon alles
Andere nieuwsberichten
Tweede Open Call voor Architectuur en Bouwkunst uitgeschreven
Gisteren, 16:23
Er is 100.000 euro beschikbaar voor ontwerpers en initiatiefnemers van een architectonisch bouwwerk op bijvoorbeeld een landgoed.
Huawei opent flagship store in Beijing naar ontwerp van Superimpose
Gisteren, 15:12
Het architectenbureau streefde naar een uitnodigende omgeving, zonder uitbundigheid, met eigentijdse interpretaties van elementen uit de historische Chinese architectuur.
Karres en Brands wint prijsvraag voor 183 woningen in Hamburgse nieuwbouwwijk
Gisteren, 14:39
Karres en Brands heeft een prijsvraag voor 183 woningen in de Hamburgse nieuwbouwwijk Neue Gartenstadt Öjendorf gewonnen. Het plan behelst enkele woongebouwen en een mobiliteitshub in een groen ingericht landschap.
Kruisvormige villa op bosrijke kavel in Dinxperlo
Gisteren, 13:09
Voor een particuliere opdrachtgever in Dinxperlo heeft Architectenbureau Vincenth Schreurs een kruisvormige woning ontworpen. Het Kruishuis bestaat uit een langwerpig hoofdvolume met een zadeldak, waar een lager volume doorheen is gestoken.
Scheldedelta krijgt Unesco-status om geologische betekenis
Gisteren, 10:36
Werelderfgoedorganisatie Unesco heeft de Scheldedelta erkend als ‘Global Geopark’.
De Jonge: eerste wijken pas ver na 2030 van het gas af
Gisteren, 09:33
Het zal tot zeker na 2030 duren voordat een gemeente de eerste wijk aanwijst om van het gas te worden afgesloten, zegt demissionair minister Hugo de Jonge.
Brabant gaat in gesprek over transitie landelijk gebied
27 maart, 3:11
Gedeputeerde Staten van de provincie zijn het eens geworden over het voorontwerp Brabants Programma Landelijk gebied.
Centrum voor hyperloops in Veendam klaar voor eerste tests
27 maart, 11:51
Over enkele weken maakt het eerste voertuig een testrit in de baan van 420 meter die bestaat uit voorgefabriceerde stalen buizen.
Organisaties: aantal dakloze mensen onaanvaardbaar hoog
26 maart, 1:38
Volgens een nieuwe schatting waren in 2023 bijna 30.600 mensen in Nederland dakloos, een stijging van 4000 ten opzichte van 2022.
Denktank: Britse huizen hebben slechtste prijs-kwaliteitsverhouding
26 maart, 9:32
Britse huizen hebben de slechtste prijs-kwaliteitverhouding van alle ontwikkelde landen.
Ga naar het nieuws-archief
0
0
0
0
Voor een optimale gebruikservaring plaatst Architectenweb functionele cookies. Wat de verschillende cookies precies doen leggen we uit in een
overzicht
. Cookies van social media kun je optioneel
aanzetten
.
Akkoord
Instellingen
Annuleren
OK
Sluiten
Doorgaan
Inloggen
Maak een gratis persoonlijk account aan
Feedback
Feedback
Wij horen graag jouw feedback. Laat je reactie achter en eventueel jouw e-mail adres.
Reactie
Verstuur
